جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan cable
گواهی: CCC,ISO 9001,CE...
شماره مدل: کابل زیرزمینی
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 12-15 روز
شرایط پرداخت: L/C، T/T،
مواد: |
CU/AL |
برنامه: |
نیروگاه |
عایق: |
XLPE یا PVC |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
هسته: |
4 |
شخصیت پردازی کرد: |
زره پوش |
ژاکت: |
پی وی سی |
زره پوش: |
STA/SWA |
سپر: |
نوار مسی |
مواد: |
CU/AL |
برنامه: |
نیروگاه |
عایق: |
XLPE یا PVC |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
هسته: |
4 |
شخصیت پردازی کرد: |
زره پوش |
ژاکت: |
پی وی سی |
زره پوش: |
STA/SWA |
سپر: |
نوار مسی |

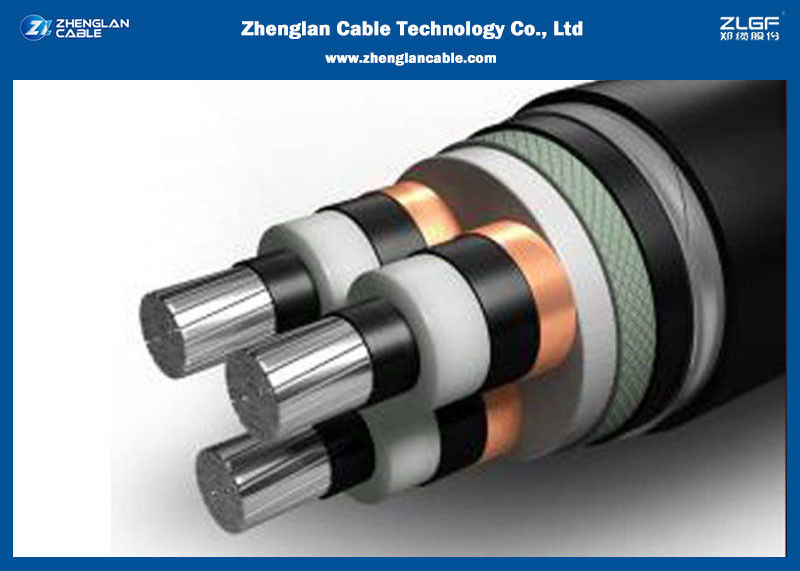

کابل زیرزمینی کابل های عایق شده XLPE کابل های زره ای LV MV کابل های برق SWA/STA کابل های مس زره ای
کاربرد:
این کابل ها برای تامین برق در سیستم نصب ولتاژ پایین استفاده می شوند، آنها برای نصب در داخل و خارج از خانه، در کانال های کابل، زیرزمینی،در ایستگاه های برق و سوئیچینگ، توزیع انرژی محلی، کارخانه های صنعتی، که خطر آسیب مکانیکی وجود ندارد.
ساخت و ساز:
راننده ها:هادی مس یا آلومینیوم، دایره ای یا شکل دار، کلاس 2 به IEC 60228، BS EN 60228. برای اندازه های کوچکتر، یک هادی دایره ای جامد، کلاس 1 بر اساس IEC 60228،BS EN 60228 نیز می تواند بر اساس درخواست ارائه شود.
عایق بندی:مواد و ضخامت XLPE باید مطابق با IEC 60502 یا BS 5467 برای کار مستمر در درجه حرارت 90 درجه سانتیگراد باشد.
کد رنگ:
| کد رنگ (1): | |
| 1 هسته | قرمز یا سیاه |
| ۲ هسته | قرمز، سیاه |
| 3 هسته | قرمز، زرد، آبی |
| 4 هسته | قرمز، زرد، آبی، سیاه |
| 5 هسته | قرمز، زرد، آبی، سیاه، سبز |
تجمع داخل پوشش: دو، سه یا چهار رسانای عایق بندی شده با پرکننده های غیر هیگروسکوپی قرار داده می شوند و مجموعه با یک لایه پی وی سی اکسترود شده پوشانده می شود.این لایه ممکن است حذف شود..
زره: سیم های آلومینیوم/فولاد گالوانیزه که به صورت چرخشی بر روی بستر طبق IEC 60502 یا طبق BS 5467 و BS 6346 اعمال می شوند. کابل های تک هسته ای باید از سیم آلومینیومی ساخته شوند.نوارهای آلومینیوم/فولاد که به صورت چرخشی بر روی بستر کابل های چند هسته ای طبق IEC 60502 اعمال می شوند.
خارج پوشش:پوشش بیرونی باید از PVC استرود شده نوع ST2 مطابق با IEC 60502-1 یا نوع 9 به عنوان BS 6346/5467 باشد.
نوع خاصی از مواد پوشش PVC مانند PVC ضد آتش، PVC ضد موریانه، PVC ضد جوندگان، PVC مقاوم در برابر نور خورشید، PVC مقاوم در برابر روغن بر اساس درخواست ویژه در دسترس هستند.مواد خاص پوشش مانند LLDPE، MDPE، HDPE، LSF، CPE در صورت درخواست در دسترس هستند.
|
اسمی منطقه |
تقریبا راننده قطر |
اسمی عایق بندی ضخامت |
اسمی لباس خواب ضخامت |
اسمی سیم فولادی زودباش |
اسمی پوشش ضخامت |
تقريباً به طور کلی قطر |
تقريباً وزن |
| mm2 | mm | mm | mm | mm | mm | mm | در کیلوگرم |
| چهار بر یک5 | 1.6 | 0.7 | 1 | 0.9 | 1.8 | 15 | 415 |
| چهار بر دو5 | 2 | 0.7 | 1 | 0.9 | 1.8 | 17.5 | 490 |
| 4x4 | 2.6 | 0.7 | 1 | 0.9 | 1.8 | 19 | 600 |
| 4x6 | 3.1 | 0.7 | 1 | 0.9 | 1.8 | 20 | 730 |
| 4x10 | 4 | 0.7 | 1 | 1.25 | 1.8 | 23 | 970 |
| 4x16 | 5 | 0.7 | 1 | 1.6 | 1.8 | 26 | 1520 |
| 4x25 | 6.3 | 0.9 | 1 | 1.6 | 1.8 | 29 | 2010 |
| 4x35 | 7.4 | 0.9 | 1 | 1.6 | 1.9 | 31 | 2560 |
| 4x50 | 8.8 | 1 | 1 | 1.6 | 2.1 | 36 | 3350 |
| 4x70 | 10.6 | 1.1 | 1.2 | 2 | 2.2 | 40 | 4680 |
| 4x95 | 12.4 | 1.1 | 1.2 | 2 | 2.4 | 44 | 5710 |
| 4x120 | 14 | 1.2 | 1.4 | 2.5 | 2.5 | 50 | 7500 |
| 4x150 | 15.5 | 1.4 | 1.4 | 2.5 | 2.6 | 55 | 9010 |
| 4x185 | 17.4 | 1.6 | 1.4 | 2.5 | 2.8 | 61 | 10820 |
| 4x240 | 20.3 | 1.7 | 1.6 | 2.5 | 3.1 | 69 | 13630 |
| 4x300 | 22.7 | 1.8 | 1.6 | 2.5 | 3.2 | 75 | 16820 |
| 4x400 | 25.4 | 2 | 1.8 | 3.15 | 3.4 | 83 | 22230 |
