جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: YJV22-0.6/1kv-4x95+1x50
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 20 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 20 کیلومتر در ماه
مواد: |
99.99٪ مس بدون اکسیزن |
ژاکت: |
پی وی سی |
ولتاژ نامی: |
0.6/1kV |
بندر تحویل: |
بندر چینگدائو، بندر شانگهای یا به درخواست مشتری |
جزئیات بسته بندی: |
درام چوبی، درام چوبی و فولادی |
هادی: |
مس |
عایق: |
XLPE |
مواد: |
99.99٪ مس بدون اکسیزن |
ژاکت: |
پی وی سی |
ولتاژ نامی: |
0.6/1kV |
بندر تحویل: |
بندر چینگدائو، بندر شانگهای یا به درخواست مشتری |
جزئیات بسته بندی: |
درام چوبی، درام چوبی و فولادی |
هادی: |
مس |
عایق: |
XLPE |

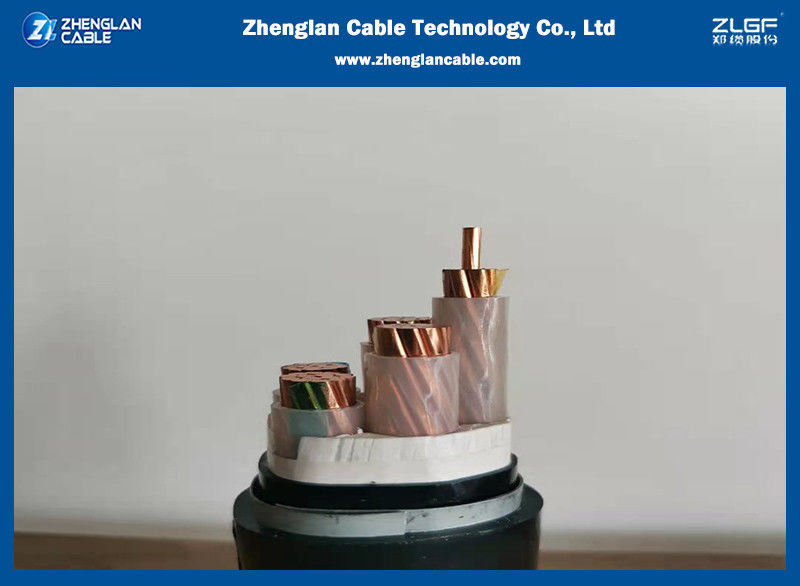

0.6/1kV کابل برق با هادی مسی (آلومینیومی)، عایق XLPE، زره فولادی نواری، روکش PVC (N2XBY/NA2XBY)
کاربرد کابل برق با روکش PVC
نصب در اتاق، تونل، کانال کابل و لولهها، همچنین قابل دفن در خاک سست. برای نصب زیرزمینی، کابل میتواند نیروی مکانیکی معینی را تحمل کند، اما نمیتواند نیروی کششی زیادی را تحمل کند. مورد استفاده برای نیروگاه، صنعت، تابلو برق و شبکه توزیع برق شهری.
استانداردهای کابل برق با روکش PVC
طراحی پایه مطابق با IEC 60502-1، IEC 60228
چین: GB/T 12706.2-2008
استانداردهای دیگر مانند BS7870، DIN و ICEA در صورت درخواست
ساختار کابل:
| هادی | هادیها باید از نوع کلاس 1 یا 2 مس آنیل شده ساده یا با پوشش فلزی یا آلومینیوم ساده، یا از نوع کلاس 5 مس ساده یا با پوشش فلزی مطابق با IEC 60228 باشند. |
| شکل هادی | گرد تابیده یا گرد فشرده تابیده |
| شکل ظاهری | گرد |
| عایق | جنس و ضخامت عایق XLPE باید مطابق با IEC 60502-1 باشد و برای کارکرد مداوم 90 درجه سانتیگراد درجهبندی شده باشد. |
کد رنگ | 3 هسته: قرمز، زرد، آبی |
| مونتاژ/پوشش داخلی | پوششهای داخلی ممکن است اکسترود شده یا لایهلایه باشند. برای کابلهای با هستههای گرد، پوشش داخلی لایهلایه تنها در صورتی مجاز است که فضای بین هستهها به طور قابل توجهی پر شده باشد. قبل از اعمال پوشش داخلی اکسترود شده، استفاده از یک نوار چسب مناسب مجاز است. |
| زره | سیمهای آلومینیومی/فولادی گالوانیزه/فولادی که به صورت مارپیچ روی پوشش داخلی طبق IEC 60502-1 اعمال میشوند، یا نوارهای دوتایی آلومینیومی/فولادی و سیم مسی/مس قلعاندود نیز در صورت درخواست قابل تولید هستند. |
| روکش خارجی | PVC اکسترود شده نوع ST1/ST2 مطابق با IEC 60502-1، میتواند با روکش خارجی PVC مخصوص مقاوم در برابر شعله برای مطابقت با الزامات آزمون شعله IEC 60332-3-22، IEC 60332-3-23 و IEC 60332-3-24 عرضه شود. مواد بدون هالوژن مطابق با IEC60754-1/2 و IEC 60684-2. |
ویژگیهای کابل برق با روکش PVC:
کابل برق عایق XLPE دارای استحکام مکانیکی، مقاومت در برابر پیری، تنش محیطی و مقاومت شیمیایی است و برای کار طولانی مدت در شرایط دمای بالا در دسترس است.
خواص الکتریکی کابل برق با روکش PVC:
| ولتاژ نامی Uo/U (Um) | 600/1000V، BS5467 |
| دمای نصب | حداقل: 0 درجه سانتیگراد، حداکثر: 60 درجه سانتیگراد |
| نوع نصب | دفن مستقیم در فضای باز |
| دمای عملیاتی | حداکثر: 90 درجه سانتیگراد. |
| حداکثر دمای هادی در زمان اتصال کوتاه: | 250 درجه سانتیگراد. |
| حداقل شعاع خمش | 12 برابر قطر خارجی کابل برای کابلهای زرهدار چند هستهای |
جزئیات بستهبندی:
1. قرقرههای استاندارد قابل دریانوردی (قرقره چوبی، قرقره چوبی-فولادی، قرقره فولادی) موجود هستند؛
2. اندازه قرقره قابل سفارشیسازی است یا مطابق با حداکثر اندازه بار کانتینر است؛
3. قطر کلی قرقره میتواند از 1 متر تا 2.5 متر باشد؛
4. طبق درخواست مشتری با طول مشخص در رولهایی که با نوار پلاستیکی یا نوار پلاستیکی نایلونی بستهبندی شدهاند.
IEC 60502-1
| سطح مقطع نامی هادی | قطر نامی هادی | ضخامت نامی عایق | ضخامت نامی پوشش نواری مسی | ضخامت نامی غلاف داخلی | ضخامت نامی زره نواری فولادی | ضخامت نامی غلاف PVC | قطر کلی تقریبی | وزن تقریبی | |
| هادی آلومینیومی | هادی مسی | ||||||||
| تعداد X میلیمتر مربع | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | کیلوگرم بر متر | کیلوگرم بر متر |
| 3 X 25 | 6.0 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 43.4 | 2.16 | 2.61 |
| 3 X 35 | 6.9 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 45.4 | 2.36 | 2.99 |
| 3 X50 | 8.2 | 3.4 | 0.1 | 1.4 | 0.5 | 2.2 | 48.8 | 2.69 | 3.54 |
| 3 X 70 | 9.7 | 3.4 | 0.1 | 1.5 | 0.5 | 2.3 | 52.4 | 3.10 | 4.33 |
| 3 X 95 | 11.3 | 3.4 | 0.1 | 1.5 | 0.5 | 2.4 | 56.1 | 3.56 | 5.26 |
| 3 X 120 | 12.8 | 3.4 | 0.1 | 1.5 | 0.5 | 2.5 | 59.5 | 4.04 | 6.19 |
| 3 X 150 | 14.2 | 3.4 | 0.1 | 1.5 | 0.5 | 2.6 | 62.7 | 4.49 | 7.19 |
| 3 X 185 | 15.9 | 3.4 | 0.1 | 1.6 | 0.5 | 2.6 | 66.6 | 5.12 | 8.49 |
| 3 X 240 | 18.3 | 3.4 | 0.1 | 1.7 | 0.5 | 2.8 | 72.4 | 5.99 | 10.42 |
| 3 X 300 | 20.4 | 3.4 | 0.1 | 1.8 | 0.5 | 3.0 | 77.5 | 6.86 | 12.42 |
| 3 X 400 | 23.2 | 3.4 | 0.1 | 1.9 | 0.8 | 3.2 | 85.4 | 8.97 | 16.05 |
