جزئیات محصول
محل منبع: استان هنان، CN
نام تجاری: Zhenglan cable
گواهی: ISO 9001, ISO14001, ISO45001
شماره مدل: کابل زرهی DSTA/ATA 1x185mm2 12/20kv کابل برق Cu/XLPE/CTS/LSZH IEC60502-2
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: طبل چوبی، یا طبق درخواست
زمان تحویل: بستگی به مقدار واقعی دارد
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 60000 متر در روز
مواد: |
مس فشرده کلاس 2 |
عایق: |
XLPE |
رنگ غلاف بیرون: |
مشکی |
شکل هادی: |
وابسته به بخشنامه |
شخصیت پردازی کرد: |
زره پوش |
ژاکت: |
LSZH |
زره پوش: |
ATA |
سپر: |
نوار مسی |
مواد: |
مس فشرده کلاس 2 |
عایق: |
XLPE |
رنگ غلاف بیرون: |
مشکی |
شکل هادی: |
وابسته به بخشنامه |
شخصیت پردازی کرد: |
زره پوش |
ژاکت: |
LSZH |
زره پوش: |
ATA |
سپر: |
نوار مسی |
کابل زرهی DSTA/ATA 1x185 میلیمتر مربع 12/20 کیلو ولت Cu/XLPE/CTS/LSZH IEC60502-2
1 کاربرد:
عمدتاً در ایستگاههای برق، نصب داخلی و خارجی، خطوط لوله، تونلها، معادن، شفتها، دفن مستقیم در خاک و سایر مکانها استفاده میشود، میتواند فشار قابل توجه و نیروی خارجی مکانیکی و کشش محوری را تحمل کند.
2 استانداردها:استاندارد IEC60502-2
3 ساختار:
هادی: مس یا آلومینیوم آنیل شده ساده مطابق با IEC 60228/BS 6360.
لایه داخلی: پوشش نیمهرسانا
عایق: XLPE (پلیاتیلن کراسلینک شده)
لایه خارجی: پوشش هسته نیمهرسانا
پوشش فلزی: پوشش نوار مسی یا پوشش سیم مسی
غلاف داخلی: مواد بستر پلیوینیل کلراید (PVC)
زره: زره سیم فولادی، نوار آلومینیومی، زره نوار فولادی غیرمغناطیسی
غلاف خارجی: ترکیب پلیوینیل کلراید (PVC) یا پلیاتیلن با چگالی متوسط (MDPE) یا LSZH
4 دادههای فنی
| ولتاژ نامی UO/U | ولتاژ کاری (UM) | ولتاژ تست (RMS) |
| 3.8/6.6 کیلو ولت | 7.2 کیلو ولت | 13.3 کیلو ولت |
| 6/10 کیلو ولت | 12 کیلو ولت | 21 کیلو ولت |
| 8.7/15 کیلو ولت | 17.5 کیلو ولت | 30.45 کیلو ولت |
| 12/20 کیلو ولت | 24 کیلو ولت | 42 کیلو ولت |
| 18/30 کیلو ولت | 36 کیلو ولت | 63 کیلو ولت |
| سطح مقطع اسمی کابلها | حداقل سطح مقطع پوشش سیم مسی | مقاومت DC پوشش سیم مسی در دمای 20 درجه سانتیگراد |
| میلیمتر مربع | میلیمتر مربع | اهم |
| تا 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| دمای کاری | تا 90 درجه سانتیگراد |
| محدوده دما | -5 درجه سانتیگراد (غلاف PVC یا LSZH)؛ -20 درجه سانتیگراد (غلاف PE) |
| دمای اتصال کوتاه | 250 درجه سانتیگراد (مدت زمان اتصال کوتاه تا 5 ثانیه) |
| شعاع خمش | 15 x OD |
5کابل زرهی DSTA/ATA 1x185 میلیمتر مربع 12/20 کیلو ولت Cu/XLPE/CTS/LSZH IEC60502-2 برگه اطلاعات
| سطح مقطع اسمی | قطر تقریبی خارجی هادی | ضخامت عایق (اسمی) | ضخامت پوشش داخلی اکسترود شده | ضخامت نوار آلومینیومی (اسمی) | ضخامت غلاف خارجی PVC (اسمی) | تقریبی | وزن تقریبی کابل | |||
| قطر کلی | هادی مسی | |||||||||
| دادهها** | دادهها** | UnA*r** | دادهها** | UnA*r** | دادهها** | UnA*r** | دادهها** | |||
| میلیمتر مربع | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | کیلوگرم بر کیلومتر | کیلوگرم بر کیلومتر |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |

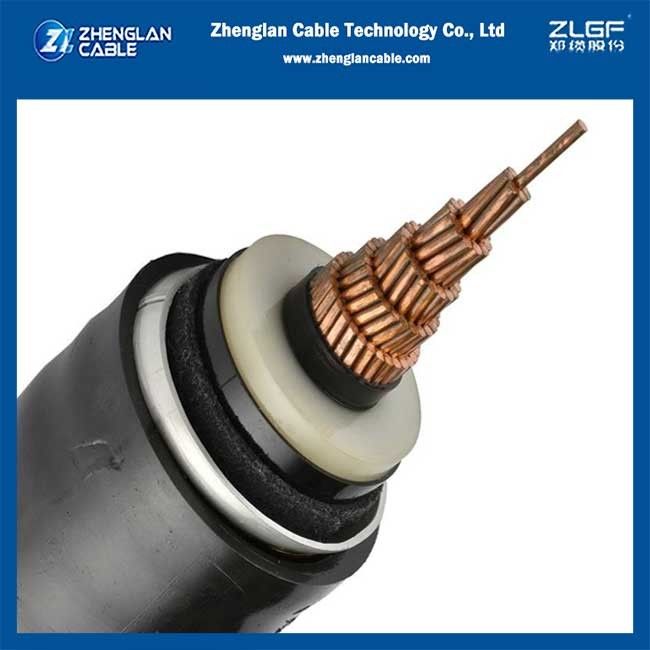

کابل زرهی DSTA/ATA 1x185 میلیمتر مربع 12/20 کیلو ولت Cu/XLPE/CTS/LSZH IEC60502-2 تصاویر
ما، شرکت فناوری کابل ژنگلان، تولید کننده کابل و سیم با بیش از 20 سال تجربه هستیم.
کارگاه کارخانه ما که حدود 60000 متر مربع را پوشش میدهد، در شهرستان ووجی، شهر جیاوزو، استان هنان، در مرکز چین واقع شده است.
مرکز فروش خارج از کشور در شهر ژنگژو، هنان، حدود 10 دقیقه پیادهروی تا ایستگاه راهآهن ژنگدونگ، 45 دقیقه رانندگی تا فرودگاه بینالمللی شینژنگ واقع شده است.
محصولات اصلی ما عبارتند از:
هادی لخت مورد استفاده در خطوط انتقال هوایی (ACSR، AAC، AAAC و غیره)
هادی عایقبندی شده مورد استفاده در خطوط انتقال هوایی 1-35 کیلو ولت
کابل برق LV (ولتاژ پایین) با عایق PVC/XLPE/PE 0.6/1 کیلو ولت، 1.8/3 کیلو ولت برای توزیع برق، زرهدار یا بدون زره؛
کابل برق MV (ولتاژ متوسط) با عایق XLPE 3.6/6 کیلو ولت، 6/10 کیلو ولت، 8.7/10 کیلو ولت، 8.7/15 کیلو ولت، 12/20 کیلو ولت، 21/35 کیلو ولت، 26/35 کیلو ولت برای توزیع برق، زرهدار یا بدون زره؛
کابل کنترل 300/300 ولت، 300/500 ولت، 450/750 ولت، سیم خانگی
