جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenzhou Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: ACSR Bare Conductor 450MM2 CAMEL
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 10 روز
شرایط پرداخت: T/T، L/C، Western Union
مواد: |
آلومینیوم و فولاد |
مواد عایق: |
هیچ کدام |
سطح مقطع: |
AL: 475.20 میلی متر مربع ; ST: 61.60 میلی متر مربع |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
536.80 میلی متر مربع |
ژاکت: |
هیچ کدام |
آلومینیوم / شماره از سیم ها: |
54/3.35 |
فولاد / شماره از سیم ها: |
7/3.35 |
مواد: |
آلومینیوم و فولاد |
مواد عایق: |
هیچ کدام |
سطح مقطع: |
AL: 475.20 میلی متر مربع ; ST: 61.60 میلی متر مربع |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
536.80 میلی متر مربع |
ژاکت: |
هیچ کدام |
آلومینیوم / شماره از سیم ها: |
54/3.35 |
فولاد / شماره از سیم ها: |
7/3.35 |

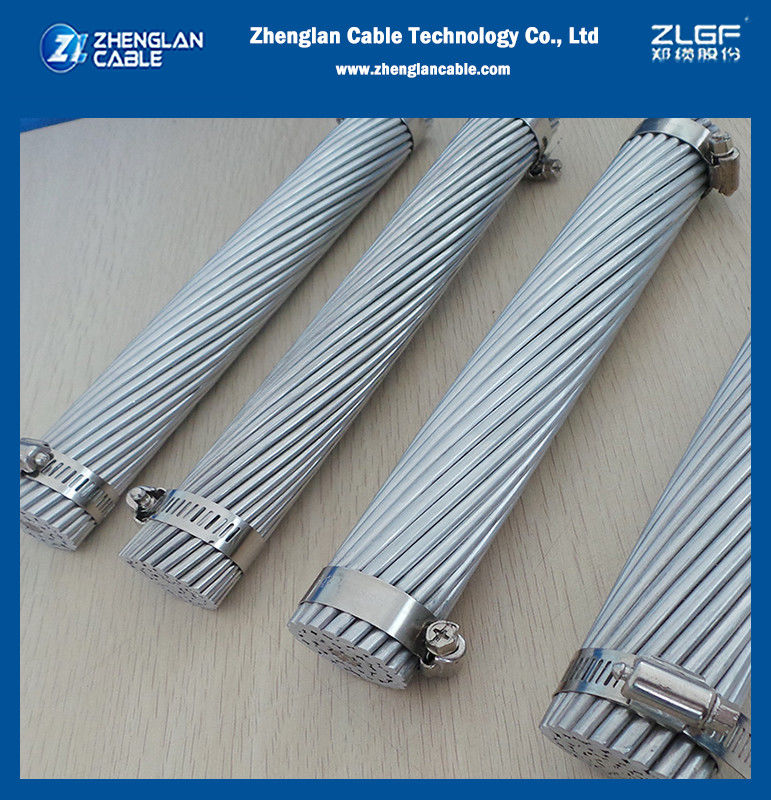

BS215-2 ACSR 450MM2 CAMEL فولاد هادی آلومینیومی تقویت شده برای خط انتقال برق بالا
Aاستفاده
هادی های ACSR به طور گسترده ای در خطوط انتقال برق با سطوح ولتاژ مختلف استفاده شده اند، زیرا ویژگی های خوبی مانند ساختار ساده، نصب و نگهداری آسان،ظرفیت انتقال بزرگ با هزینه پایینو آنها همچنین برای قرار دادن در دره های رودخانه و مکان هایی که ویژگی های جغرافیایی خاص وجود دارد مناسب هستند.
توضیحات
استاندارد
دیسی پایهگ تا IEC، ASTM، BS، DIN، JISاستانداردها
ساخت و ساز
ACSR یک رسانای متمرکز است که از یک یا چند لایه از سیم آلومینیوم 1350H19 سخت کشیده شده با هسته فولادی پوشش داده شده با قدرت بالا تشکیل شده است.هسته شاید سیم تک یا رشته بسته به اندازه.
با تغییر نسبت های نسبی آلومینیوم و فولاد، می توان به ویژگی های مورد نیاز برای هر کاربرد خاص رسید.و ظرفیت حمل جریان بالاتر با افزایش محتوای آلومینیوم.
داده های فنی
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
مشخصات:
| کد | منطقه | پراکنده کردن | -ازماده مصرف | وزن | قدرت | مقاومت
در 20 درجه سانتیگراد |
||||||
| اسمی
ال... |
ال | سنت | کل | ال | سنت | ال | سنت | کل | ||||
| mm2 | mm2 | mm2 | mm2 | mm | mm | mm | در کیلوگرم | در کیلوگرم | در کیلوگرم | kN | Ω/km | |
| شتر | 450 | 475.20 | 61.60 | 536.80 | 54/3.35 | 7/335 | 30.15 | 1314 | 483 | 1797 | 145.70 | 0.06073 |
نمایشگاه محصول:
چرا ما رو انتخاب کردي؟
ما طیف گسترده ای از کابل ها و هادی های با کیفیت بالا را ارائه می دهیم که مطابق با استانداردهای بین المللی، بریتانیا و آمریکا تولید، طراحی و آزمایش می شوند.
