جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model Number: AAAC120mm2(19/2.8mm) overhead bare aluminum alloy conductor BS50182
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 10-20 روز
شرایط پرداخت: L/C، T/T،
مواد: |
آلیاژ آلومینیوم |
هسته: |
معمولی یا سفارشی |
رسانایی: |
52.5 ٪ |
شخصیت پردازی کرد: |
هادی برهنه |
Nominal Area: |
18.4~1439mm² |
بندر حمل و نقل: |
چینگدائو |
مواد: |
آلیاژ آلومینیوم |
هسته: |
معمولی یا سفارشی |
رسانایی: |
52.5 ٪ |
شخصیت پردازی کرد: |
هادی برهنه |
Nominal Area: |
18.4~1439mm² |
بندر حمل و نقل: |
چینگدائو |
هادی آلیاژ آلومینیوم بره هوایی AAAC120mm2 (19/2.8mm) BS50182
هادی آلیاژ آلومینیوم بره هوایی AAAC120mm2 (19/2.8mm) BS50182 ساخته شده استاز آلیاژ آلومینیوم-منیزیم-سیلیکون با استحکام بالا 6201-T81. این هادیها برای خطوط انتقال و توزیع، در مدارهای هوایی که به مقاومت مکانیکی بیشتری نسبت به AAC و مقاومت خوردگی بهتری نسبت به ACSR نیاز دارند، طراحی شدهاند. مشخصات افتادگی و نسبت استحکام به وزن AAAC بهتر از هر دو است
AAC / ACSR.
استاندارد
طراحی پایه مطابق با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
ساختار
کابل AAAC از سیمهای آلیاژ آلومینیوم تشکیل شده است. سیمهای آلیاژ آلومینیوم به صورت هممرکز تابیده شدهاند.
این بخش به آلیاژهای آلومینیوم از نوع منیزیم سیلیکون قابل عملیات حرارتی مطابق با استاندارد بینالمللی مربوطه میپردازد که خواص الکتریکی و مکانیکی آنها همگی در مقادیر پیشنهادی استاندارد مربوطه قرار دارند. هادیها مطابق با سایر مشخصات شناخته شده نیز قابل عرضه هستند. آلیاژهای مورد اشاره دارای استحکام بالاتر اما رسانایی کمتری نسبت به آلومینیوم خالص هستند. هادیهای آلیاژی که سبکتر هستند، گاهی اوقات میتوانند به جای ACSR معمولی مورد استفاده قرار گیرند؛ با داشتن بارهای شکست کمتر نسبت به دومی، استفاده از آنها به ویژه زمانی که بارهای یخ و باد کم است، مطلوب میشود.
(*) توجه: مقادیر درجهبندی جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارت خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد است.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | 2.70 کیلوگرم بر دسیمتر مکعب |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00360 (°C) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.0326 اهم میلیمتر مربع بر متر |
| انبساط خطی |
23 x10-6 (°C) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزهای | 0.12 - 0.05g |
| سطح رعد و برق | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
هادی آلیاژ آلومینیوم بره هوایی AAAC120mm2 (19/2.8mm) BS50182 پارامترهای ساخت
| کد | مساحت اسمی | تابیدن | قطر خارجی | وزن | استحکام نامی | مقاومت الکتریکی |
| میلیمتر مربع | تعدادx میلیمتر | میلیمتر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | |
| 120 | 117 | 19/2.80 | 14.0 | 322 | 32.68 | 0.2852 |

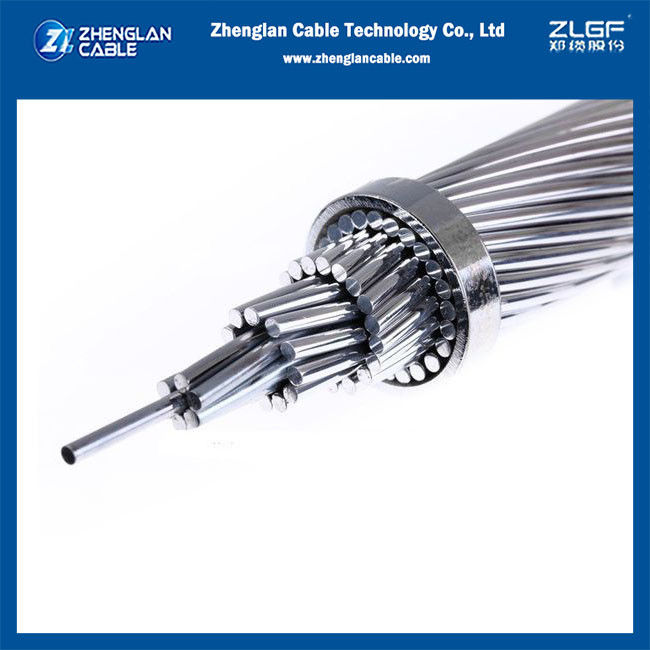

تصاویر هادی آلیاژ آلومینیوم بره هوایی AAAC120mm2 (19/2.8mm) BS50182
