جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: مساحت اسمی: سیم هادی برهنه 315 میلی متر مربع
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: مذاکره کنید
قیمت: Negotiate
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 10-20 روز
شرایط پرداخت: L/C، T/T،
مواد: |
آلومینیوم و فولاد |
هسته: |
معمولی یا سفارشی |
طول قرقره کابل: |
400 ~ 1000 متر در هر درام |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت اسمی: |
18.4 ~ 1439 |
طبل: |
چوبی یا آهنی |
مواد: |
آلومینیوم و فولاد |
هسته: |
معمولی یا سفارشی |
طول قرقره کابل: |
400 ~ 1000 متر در هر درام |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت اسمی: |
18.4 ~ 1439 |
طبل: |
چوبی یا آهنی |
کاربرد: ACSR عمدتاً به عنوان کابل حمل و نقل بالا و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود.رودخانه ها و دره هایی که ویژگی های جغرافیایی ویژه ای دارند.
استاندارد
طراحی پایه با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399 / B 399M / DIN 48201 -6.

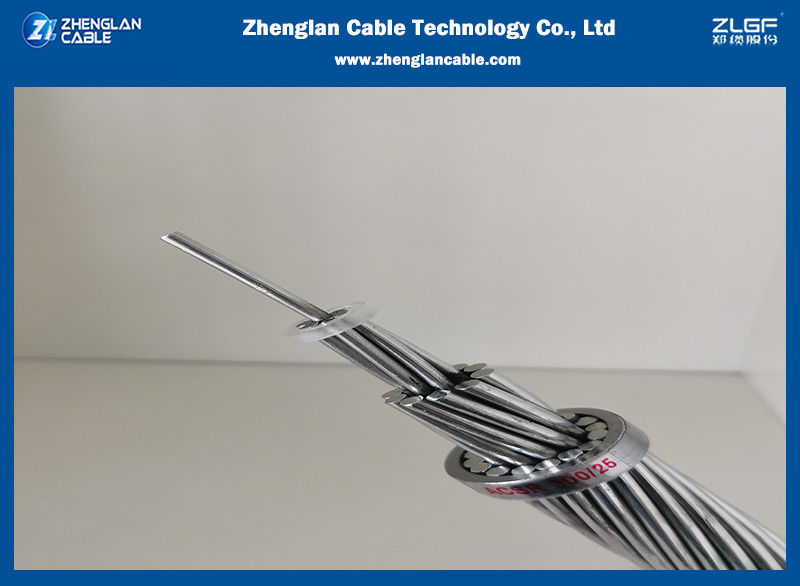

ساخت و سازACSRکابل bv از سیم های آلومینیومی تشکیل شده است. سیم های آلومینیومی به صورت متمرکز است.
این بخش مربوط به آلیاژهای آلومینیومی از نوع منیزیم سیلیکون قابل درمان گرما با استاندارد بین المللی قابل اجرا است.خاصیت های الکتریکی و مکانیکی که همه آنها در محدوده مقادیر پیشنهاد شده توسط استاندارد مربوطه قرار دارندهمچنین می توان رسانا را با تمام مشخصات شناخته شده دیگر نیز عرضه کرد. آلیاژ های ذکر شده دارای قدرت بالاتر اما رسانایی پایین تر از آلومینیوم خالص هستند.مدارهای آلیاژ گاهی اوقات می توانند به جای ACSR معمولی استفاده شوند.■ با داشتن بار شکستن کمتر از آخرین، استفاده از آنها به ویژه در صورت کم بودن بار یخ و باد مطلوب می شود.
(*) توجه: مقادیر جریان مشخص شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
خواص الکتریکی
| تراکم: 20 درجه سانتیگراد | 2.70 kg/dm |
| ضریب دمایی @20°C | 0.00360 (°C) |
| مقاومت @20°C | 0.0326 اوم mm2/m |
| گسترش خطی |
23 × 10-6(°C) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | سنگ شکن | قطر کل | وزن | قدرت نامی | مقاومت الکتریکی | رتبه بندی فعلی* |
| mm2 | نه، نهxmm | mm | در کیلوگرم | KN | Ω/Km | A | |
| 16 | 18.4 | 7/183 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/229 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/289 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/363 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/439 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | ۳۷/۳53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | ۳۷/۳98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/422 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/445 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | ۶۱/۳67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | ۶۱/۳89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | ۶۱/۴13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | ۶۱/۴38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
