جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015, ISO 14001:2005, CE;
شماره مدل: AAC 160 میلی متر مربع
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 10-25 روز
شرایط پرداخت: L/C، T/T،
مواد: |
سیم آلومینیومی سخت کشیده شده |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
طول قرقره کابل: |
چوبی |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت اسمی: |
10-1500 میلی متر مربع |
ژاکت: |
هیچ کدام |
برنامه: |
خط بالایی |
مواد: |
سیم آلومینیومی سخت کشیده شده |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
طول قرقره کابل: |
چوبی |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت اسمی: |
10-1500 میلی متر مربع |
ژاکت: |
هیچ کدام |
برنامه: |
خط بالایی |

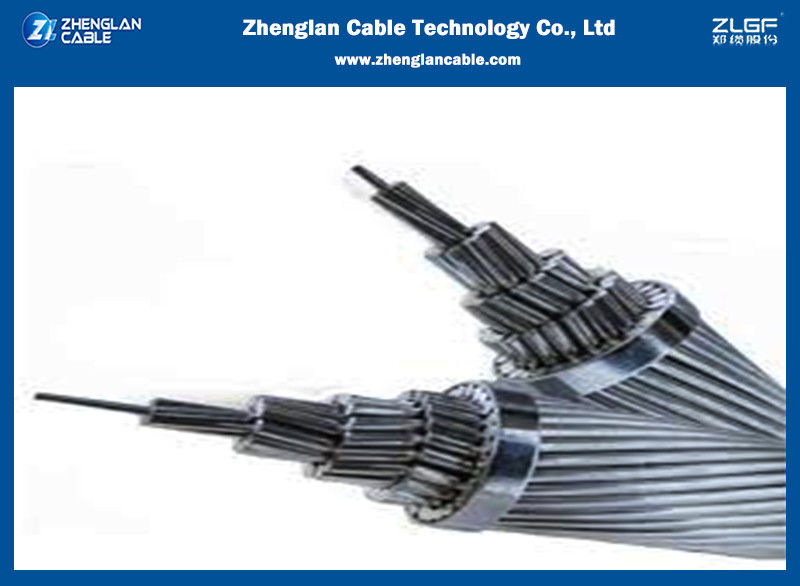

هادی تمام آلومینیومی ۱۰ میلیمتر مربع تا ۱۵۰۰ میلیمتر مربع برای خطوط انتقال هوایی
کاربردها
هادیهای آلومینیومی تابیده شده ۱۳۵۰ که در این بخش از دادهها نشان داده شدهاند، به شرح زیر طبقهبندی میشوند:
کلاس AA برای هادیهای لخت که معمولاً در خطوط هوایی استفاده میشوند.
کلاس A برای هادیهایی که با مواد مقاوم در برابر آب و هوا پوشانده میشوند و برای هادیهای لخت که انعطافپذیری بیشتری مورد نیاز است.
هادی فشرده تابیده شده برای استفاده در کاربردهای هوایی لخت یا برای استفاده با پوششهای مقاوم در برابر آب و هوا یا عایقها نیز موجود است.
کلاسها به تابیدگی اشاره دارند و نشاندهنده انعطافپذیری نسبی هادی هستند، AA کمترین انعطافپذیری و C بیشترین انعطافپذیری را دارد.
ساختار
سیمهای آلیاژ آلومینیوم ۱۳۵۰-H19، به صورت هممرکز تابیده شده.
استاندارد
ASTMB231,BS215 Part1,DIN48201,IEC61089
IEC 61089
|
شماره مشخصات
|
سطح مقطع اسمی میلیمتر مربع
|
تعداد سیم منفرد
|
قطر میلیمتر |
وزن واحد طول کیلوگرم بر کیلومتر
|
کشش نامی مقاومت کیلو نیوتن
|
مقاومت DC ۲۰ درجه سانتیگراد اهم بر کیلومتر
|
|
| سیم منفرد | سیم تابیده شده | ||||||
|
۱۰ ۱۶ ۲۵ ۴۰ ۶۳ |
۱۰ ۱۶ ۲۵ ۴۰ ۶۳ |
۷ |
۱.۳۵ ۱.۷۱ ۲.۱۳ ۲.۷ ۳.۳۹ |
۴.۰۵ ۵.۱۲ ۶.۴۰ ۸.۰۹ ۱۰.۲ |
۲۷.۴ ۴۳.۸ ۶۸.۴ ۱۰۹.۴ ۱۷۲.۳ |
۱.۹۵ ۳.۰۴ ۴.۵۰ ۶.۸۰ ۱۰.۳۹ |
۲.۸۶۳۳ ۱.۷۸۹۶ ۱.۱۴۵۳ ۰.۷۱۵۸ ۰.۴۵۴۵ |
|
۱۰۰ ۱۲۵ ۱۶۰ ۲۰۰ ۲۵۰ |
۱۰۰ ۱۲۵ ۱۶۰ ۲۰۰ ۲۵۰ |
۱۹
|
۲.۵۹ ۲.۸۹ ۳.۲۷ ۳.۶۶ ۴.۰۹ |
۱۲.۹ ۱۴.۵ ۱۶.۴ ۱۸.۳ ۲۰.۵ |
۲۷۴.۸ ۳۴۳.۶ ۴۳۹.۸ ۵۴۹.۷ ۶۸۷.۱ |
۱۷.۰۰ ۲۱.۲۵ ۲۶.۴۰ ۳۲.۰۰ ۴۰.۰۰ |
۰.۲۸۷۷ ۰.۲۳۰۲ ۰.۱۷۹۸ ۰.۱۴۳۹ ۰.۱۱۵۱ |
|
۳۱۵ ۴۰۰ ۴۵۰ ۵۰۰ ۵۶۰ |
۳۱۵ ۴۰۰ ۴۵۰ ۵۰۰ ۵۶۰ |
۳۷ |
۳.۲۹ ۳.۷۱ ۳.۹۴ ۴.۱۵ ۴.۳۹ |
۲۳.۰ ۲۶.۰ ۲۷.۵ ۲۹.۰ ۳۰.۷ |
۸۶۷.۹ ۱۱۰۲.۰ ۱۲۳۹.۸ ۱۳۷۷.۶ ۱۵۴۲.۹ |
۵۱.۹۷ ۶۴.۰۰ ۷۲.۰۰ ۸۰.۰۰ ۸۹.۶۰ |
۱.۰۹۱۶ ۰.۰۷۲۱ ۰.۰۶۴۱ ۰.۰۵۷۷ ۰.۰۵۱۵ |
|
۶۳۰ ۷۱۰ ۸۰۰ ۹۰۰ ۱۰۰۰ |
۶۳۰ ۷۱۰ ۸۰۰ ۹۰۰ ۱۰۰۰ |
۶۱ |
۳.۶۳ ۳.۸۵ ۴.۰۹ ۴.۳۳ ۴.۵۷ |
۳۲.۶ ۳۴.۶ ۳۶.۸ ۳۹.۰ ۴۱.۱ |
۱۷۳۸.۳ ۱۹۵۹.۱ ۲۲۰۷.۴ ۲۴۸۳.۳ ۲۷۵۹.۲ |
۱۰۰.۸۰ ۱۱۳.۶۰ ۱۲۸.۰۰ ۱۴۴.۰۰ ۱۶۰.۰۰ |
۰.۰۴۵۸ ۰.۰۴۰۷ ۰.۰۳۶۱ ۰.۰۳۲۱ ۰.۰۲۸۹ |
|
۱۱۲٠ ۱۲۵٠ ۱۴٠٠ ۱۵٠٠ |
۱۱۲٠ ۱۲۵٠ ۱۴٠٠ ۱۵٠٠ |
۹۱ |
۳.۹۶ ۴.۱۸ ۴.۴۳ ۴.۵۸ |
۴۳.۵ ۴۶.۰ ۴۸.۷ ۵۰.۴ |
۳۰۹۳.۵ ۳۴۵۲.۶ ۳۸۶۶.۹ ۴۱۴۳.۱ |
۱۷۹.۲ ۲۰۰.۰۰ ۲۲۴.۰۰ ۲۴۰.۰۰ |
۰.۰۲۵۸ ۰.۰۲۳۱ ۰.۰۲۰۷ ۰.۰۱۹۳ |
