جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015, ISO 14001:2005, CE;
شماره مدل: AAC 100mm²
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T،
مواد: |
سیم آلومینیومی سخت کشیده شده |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
طول قرقره کابل: |
چوبی |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت اسمی: |
16-1000 میلی متر مربع |
ژاکت: |
هیچ کدام |
برنامه: |
خط بالایی |
مواد: |
سیم آلومینیومی سخت کشیده شده |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
طول قرقره کابل: |
چوبی |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت اسمی: |
16-1000 میلی متر مربع |
ژاکت: |
هیچ کدام |
برنامه: |
خط بالایی |

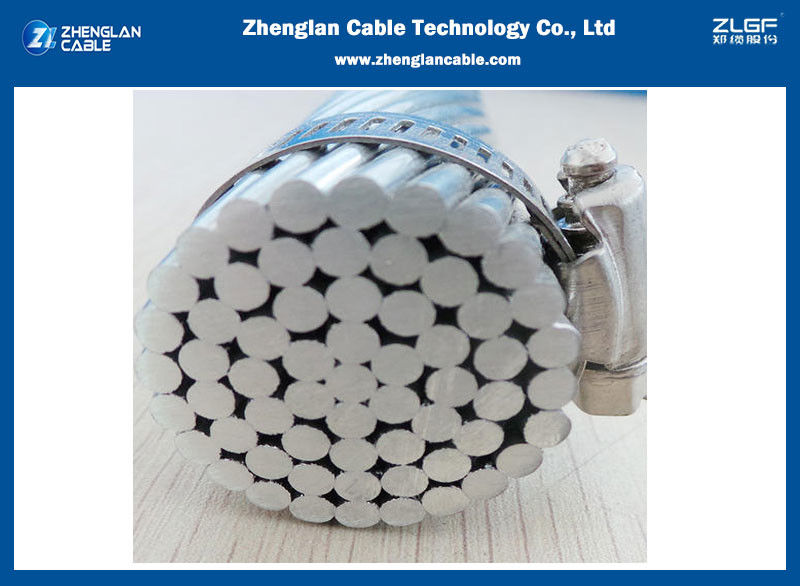

BS215 تمام آلومینیوم 100mm2 AAC
درخواست ها
لوله های آلومینیومی 1350 که در این بخش داده ها نشان داده شده اند به شرح زیر طبقه بندی می شوند:
کلاس AA برای هادی های برهنه که معمولاً در خطوط هوایی استفاده می شوند.
کلاس A برای هادی هایی که باید با مواد مقاوم در برابر آب و هوا پوشانده شوند و برای هادی هایی که انعطاف پذیری بیشتری نیاز دارند.
یک رسانای رشته فشرده برای استفاده در برنامه های فوقانی یا برای استفاده با پوشش های مقاوم در برابر آب و هوا یا عایق نیز در دسترس است.
کلاس ها به رشته بندی اشاره دارند و نشان دهنده انعطاف پذیری نسبی هدایت کننده هستند، AA حداقل انعطاف پذیر است، C انعطاف پذیرترین است.
ساخت و ساز
سیم های آلیومینیومی 1350-H19، به صورت متمرکز.
استاندارد
ASTMB231BS215 بخش 1DIN48201،IEC61089
همه پارامترهای ساختاری هادی آلومینیوم
ASTm B 231/B 231m
| کد | مساحت اسمی | سنگ شکن | به طور کلی قطر |
وزن | رتبه بندی شده قدرت |
برق مقاومت |
جریان رتبه بندی* |
|
| AWG&MCM | mm2 | شماره: x mm | mm | در کیلوگرم | KN | Ω/Km | A | |
| "پچبل" | 6 | 13.3 | 7/156 | 4.68 | 36.6 | 2.53 | 2.1477 | 75 |
| گل رز | 4 | 21.1 | 7/196 | 5.88 | 58.2 | 3.91 | 1.3606 | 99 |
| اريس | 2 | 33.6 | 7/247 | 7.41 | 92.6 | 5.99 | 0.8567 | 132 |
| "پانس" | 1 | 42.4 | 7/278 | 8.34 | 116.6 | 7.3 | 0.6763 | 153 |
| یک صفر0 | 53.5 | 7/312 | 9.36 | 147.2 | 8.84 | 0.5369 | 176 | |
| استر | 2/0.0 | 67.4 | 7/350 | 10.5 | 185.7 | 11.1 | 0.4267 | 203 |
| فلوکس | 3/0.0 | 85 | 7/393 | 11.79 | 233.9 | 13.5 | 0.3384 | 234 |
| آکسلیپ | 4/0.0 | 107.2 | هفت چهارم42 | 13.26 | 295.2 | 17 | 0.2675 | 270 |
| زیتون | 250 | 126.7 | 19/2.91 | 14.55 | 348.6 | 20.7 | 0.2274 | 299 |
| لاله | 336.4 | 170.5 | 19/3.38 | 16.9 | 469.5 | 27.3 | 0.1686 | 359 |
| ارکیده | 636 | 322.3 | ۳۷/۳33 | 23.31 | 886.9 | 50.4 | 0.0892 | 530 |
| مگنولیا | 954 | 483.4 | 37/408 | 28.56 | 1331 | 72.6 | 0.0594 | 676 |
IEC 61089
|
شماره مشخصات
|
بخش متقاطع اسمی mm2
|
تعداد سیم های تک سیم
|
قطر mm |
وزن طول واحد در کیلوگرم
|
مقاومت تنش نامینی kN
|
مقاومت DC 20 درجه سانتیگراد Ω/km
|
|
| سیم تک | سیم های متراکم | ||||||
|
10 16 25 40 63 |
10 16 25 40 63 |
7 |
1.35 1.71 2.13 2.7 3.39 |
4.05 5.12 6.40 8.09 10.2 |
27.4 43.8 68.4 109.4 172.3 |
1.95 3.04 4.50 6.80 10.39 |
2.8633 1.7896 1.1453 0.7158 0.4545 |
|
100 125 160 200 250 |
100 125 160 200 250 |
19
|
2.59 2.89 3.27 3.66 4.09 |
12.9 14.5 16.4 18.3 20.5 |
274.8 343.6 439.8 549.7 687.1 |
17.00 21.25 26.40 32.00 40.00 |
0.2877 0.2302 0.1798 0.1439 0.1151 |
|
315 400 450 500 560 |
315 400 450 500 560 |
37 |
3.29 3.71 3.94 4.15 4.39 |
23.0 26.0 27.5 29.0 30.7 |
867.9 1102.0 1239.8 1377.6 1542.9 |
51.97 64.00 72.00 80.00 89.60 |
1.0916 0.0721 0.0641 0.0577 0.0515 |
|
630 710 800 900 1000 |
630 710 800 900 1000 |
61 |
3.63 3.85 4.09 4.33 4.57 |
32.6 34.6 36.8 39.0 41.1 |
1738.3 1959.1 2207.4 2483.3 2759.2 |
100.80 113.60 128.00 144.00 160.00 |
0.0458 0.0407 0.0361 0.0321 0.0289 |
|
1120 1250 1400 1500 |
1120 1250 1400 1500 |
91 |
3.96 4.18 4.43 4.58 |
43.5 46.0 48.7 50.4 |
3093.5 3452.6 3866.9 4143.1 |
179.2 200.00 224.00 240.00 |
0.0258 0.0231 0.0207 0.0193 |
