جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan cable
گواهی: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: کابل برق زیرزمینی آلومینیومی مقرون به صرفه 6-35 کیلوولت XLPE عایق STA زرهی - کابل زیرزمینی ولتاژ متو
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1500 متر
قیمت: USD 1- USD 200
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 7-10 روز کاری
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 100000 متر در ماه
مواد: |
مس |
عایق: |
XLPE |
هسته: |
3 هسته ای، 1 هسته ای |
علامت کابل: |
چاپ با جوهر |
صفحه نمایش فلزی: |
صفحه نوار مسی |
شخصیت پردازی کرد: |
سیم فولادی زره پوش، نوار فولادی زره پوش |
غلاف بیرونی: |
PVC معمولی یا PVC مقاوم در برابر شعله |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
مواد: |
مس |
عایق: |
XLPE |
هسته: |
3 هسته ای، 1 هسته ای |
علامت کابل: |
چاپ با جوهر |
صفحه نمایش فلزی: |
صفحه نوار مسی |
شخصیت پردازی کرد: |
سیم فولادی زره پوش، نوار فولادی زره پوش |
غلاف بیرونی: |
PVC معمولی یا PVC مقاوم در برابر شعله |
رنگ غلاف بیرون: |
مشکی یا سفارشی |

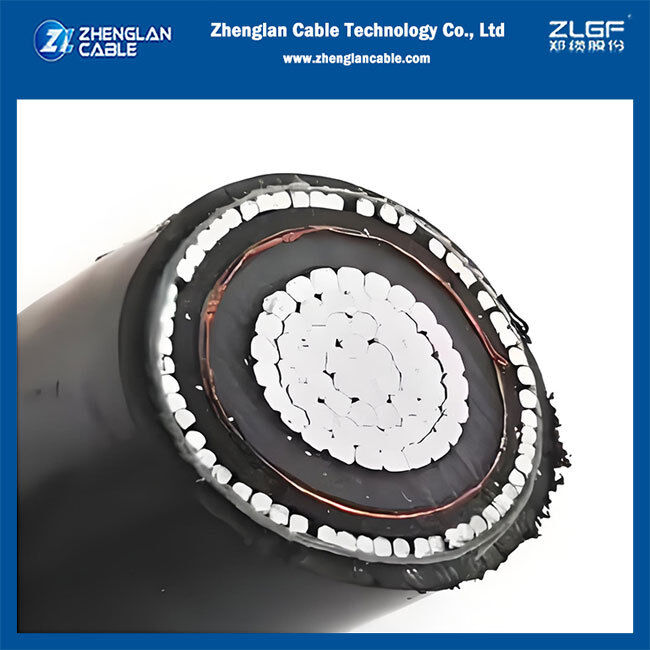

این کابل برق زیرزمینی ولتاژ متوسط هادی آلومینیومی یک راه حل بسیار مقرون به صرفه برای توزیع برق بدون به خطر انداختن قابلیت اطمینان یا عملکرد ارائه می دهد. این کابل با داشتن هادی آلومینیومی رشتهای، عایق XLPE و ساختار زرهدار نواری فولادی (STA)، برای طیف وسیعی از کاربردهای زیرزمینی و داخلی طراحی شده است که در آن حفاظت مکانیکی مورد نیاز است، اما وزن و هزینه ملاحظات کلیدی هستند. این یک انتخاب ایده آل برای پروژه های زیرساختی در مقیاس بزرگ، شبکه های آب و برق و تاسیسات صنعتی است که به دنبال تعادل بهینه عملکرد و اقتصاد هستند.
ساخت محصول
هادی: آلومینیوم رشته ای (کلاس 2)، فشرده شده برای اطمینان از یک پروفیل صاف و گرد.
صفحه نمایش هادی: لایه نیمه رسانا اکسترود شده برای اطمینان از یک رابط الکتریکی صاف با عایق.
عایق: XLPE (پلی اتیلن متقاطع) که خواص الکتریکی و حرارتی عالی را ارائه می دهد.
صفحه عایق: لایه نیمه رسانا اکسترود شده که اغلب با صفحه فلزی ترکیب می شود (مثلاً نوار مسی).
صفحه فلزی: صفحه نوار مسی
زره: زره نواری فولادی (STA)، محافظت مکانیکی قوی در برابر ضربه و خرد شدن.
غلاف بیرونی: غلاف PVC یا PE بادوام و مقاوم در برابر اشعه ماوراء بنفش که از کابل در برابر رطوبت، مواد شیمیایی و استرس محیطی محافظت می کند.
برنامه های کاربردی معمولی
شبکه های توزیع اولیه و ثانویه
تامین برق زیرزمینی مجتمع های صنعتی و شهرک های مسکونی
نصب در کانال کابل و ترانشه
کاربردهای داخلی مانند اتصالات تابلو و ترانسفورماتور
پروژه های زیرساختی حساس به هزینه
استانداردهای ساخت و ولتاژ
استانداردها: IEC 60502-2، BS 6622، یا بر اساس نیاز مشتری.
ولتاژ نامی:6کیلوولت تا 35 کیلو ولت
شماره هسته: تک هسته ای یا 3 هسته ای.
مشخصات فنی
|
پارامتر |
جزئیات |
|
محدوده ولتاژ |
6-35 کیلو ولت |
|
هادی |
آلومینیوم، کلاس 2 رشته |
|
عایق |
XLPE |
|
نوع زره |
نوار زرهی فولادی (STA) |
|
غلاف بیرونی |
PVC / PE |
|
حداکثر دمای هادی |
90 درجه سانتی گراد (معمولی)، 250 درجه سانتی گراد (اتصال کوتاه) |
|
سطح مقطع |
تا 630 میلی متر مربع یا در صورت لزوم |
تغییرات موجود
زره: گزینه های STA (زره نواری فولادی) و SWA (زره سیم فولادی) موجود است.
مواد غلاف: PVC، PE یا HDPE.
هسته: طرح های تک یا 3 هسته ای موجود است.
|
سطح مقطع معمولی (mm²) |
قطر هادی مناسب (میلی متر) |
ضخامت عایق اسم (میلی متر) |
ضخامت نوار مسی (میلی متر) |
مساحت صفحه سیم مسی (mm²) |
تقریبا قطر عایق (mm) |
ضخامت زره اسم (میلی متر) |
ضخامت غلاف اسم (میلی متر) |
قطر کلی تقریبی (میلی متر) |
وزن مناسب (کیلوگرم/کیلومتر) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
فناوری کابل Zhenglan کابلهای MV دارای گواهی IEC 60502-2 را با قیمتگذاری مستقیم کارخانهای رقابتی، زمانبندی سریع و گزارشهای کامل تست نوع ارائه میدهد. برای یک نقل قول سفارشی با ما تماس بگیرید.
