جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: GSW 50mm2 Extra High Strengh galvanized steel wire strand overhead bare conductor ASTM A363
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T،
Supply Ability: 30,000 ton/year
Material: |
Galvanized steel wire &strand |
Standard:: |
IEC 61089 |
نام تجاری: |
کابل ژنگلان |
Wire Gauge: |
single steel diameter size 1.4-4.8mm |
Material: |
Galvanized steel wire &strand |
Standard:: |
IEC 61089 |
نام تجاری: |
کابل ژنگلان |
Wire Gauge: |
single steel diameter size 1.4-4.8mm |
سیم مهار فولادی گالوانیزه، رشته سیم مهار، هادی برهنه هوایی IEC 61089
کاربرد
سیمهای فولادی تکی گالوانیزه یا سیمهای فولادی رشته شده برای هستههای ACSR جهت بهبود استحکام کششی مناسب هستند. همچنین میتوان از آنها در خطوط انتقال هوایی به عنوان ماده خط اتصال زمین برای جلوگیری از صاعقه استفاده کرد.
توضیحات
هادیهای رشتهای هممرکز برهنه از سیمهای فولادی با روکش آلومینیوم، سخت کشیده شده و گرد برای مصارف عمومی الکتریکی ساخته شدهاند. استحکام کششی و روکش روی سیم فولادی دارای درجات مختلفی است.
مشخصات
● هادیهای رشتهای الکتریکی هوایی با سیم گرد هممرکز IEC 61089
● رشته سیم فولادی گالوانیزه ASTM A 475
● رشته سیم فولادی گالوانیزه با کاربرد عمومی BS 183
● هادیها و مهاربندهای فولادی AS 1222.1 — هوایی برهنه بخش 1: گالوانیزه (SC/GZ)
● هادیهای رشتهای الکتریکی هوایی با سیم گرد هممرکز GB/T 1179
ساختار:
1. سیمهای تکی به صورت هممرکز رشته شده و به صورت مارپیچ حول یک سیم مرکزی پیچیده میشوند.
2. درجه روکش روی سیم رشته فولادی / سیم مهار: کلاس A، کلاس B و کلاس C.
رشته سیم فولادی گالوانیزه هممرکز در گالوانیزه کلاس "A"، "B" و "C" موجود است، که "A" کمترین وزن و "C" بیشترین وزن را دارد.
| کد شماره. |
سطح مقطع مساحت |
شماره / قطر سیم | قطر تقریبی کلی قطر. |
تقریبی. وزن |
بار گسیختگی | |||
| S1A | S1B | S2A | S3A | |||||
| mm2 | شماره/mm | mm | kg/km | kN | kN | kN | kN | |
| 4 | 27.1 | 7/2.22 | 6.66 | 213.3 | 36.3 | 33.6 | 39.3 | 43.9 |
| 6.3 | 42.7 | 7/2.79 | 8.36 | 335.9 | 55.9 | 51.7 | 60.2 | 67.9 |
| 10 | 67.8 | 7/3.51 | 10.53 | 553.2 | 87.4 | 80.7 | 93.5 | 103.0 |
| 12.5 | 84.7 | 7/3.93 | 11.78 | 666.5 | 109.3 | 100.8 | 116.9 | 128.8 |
| 16 | 108.4 | 7/4.44 | 13.32 | 853.1 | 139.9 | 129.0 | 199.7 | 164.8 |
| 16 | 108.4 | 19/2.70 | 13.48 | 857.0 | 142.1 | 131.2 | 152.9 | 172.4 |
| 25 | 169.4 | 19/3.37 | 16.85 | 1339.1 | 218.6 | 201.6 | 238.9 | 262.6 |
| 40 | 271.1 | 19/4.26 | 21.31 | 2141.6 | 349.7 | 322.6 | 374.1 | 412.1 |
| 40 | 271.1 | 37/3.05 | 21.38 | 2148.1 | 349.7 | 322.6 | 382.3 | 420.2 |
| 63 | 427.0 | 37/3.83 | 26.83 | 3383.2 | 550.8 | 508.1 | 589.3 | 649.0 |

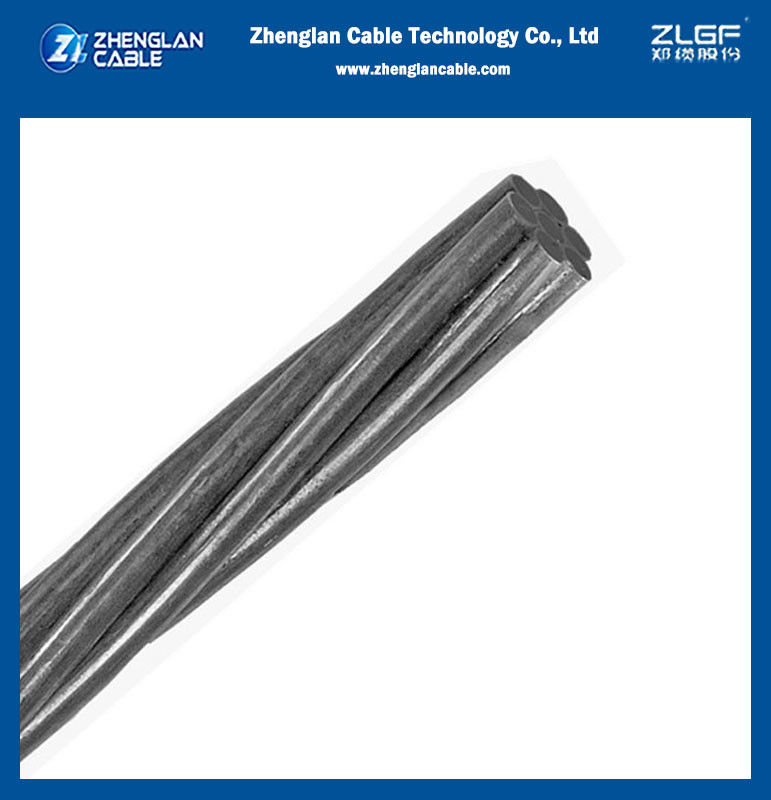

تصویر محصول:
