جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: DC 1.5KV PV cable 4mm2 Tinned-cu/xlpo/xlpo China manufacturer
شرایط پرداخت و ارسال
Minimum Order Quantity: 5000meters single color
قیمت: قابل مذاکره
جزئیات بسته بندی: 1000 متر در هر طبل
زمان تحویل: 7-15 روز
Payment Terms: T/T, L/C, ,Western Union
قابلیت ارائه: 80000 متر در روز
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
4 میلی متر مربع |
Standard: |
EN50618, EN60332-1-2, EN60811 |
Voltage: |
DC 1.5KV |
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
4 میلی متر مربع |
Standard: |
EN50618, EN60332-1-2, EN60811 |
Voltage: |
DC 1.5KV |
کابل PV 1.5 کیلو ولت DC 4 میلی متر مربع مس قلع اندود/xlpo/xlpo تولید کننده چین:
کابل PV 4 میلی متر مربع مس قلع اندود/xlpo/xlpo می باشد یک سیم تک رسانا که برای اتصال پنل های سیستم انرژی الکتریکی فتوولتائیک استفاده می شود. کابل های خورشیدی پنل های خورشیدی و سایر اجزای الکترونیکی سیستم های فتوولتائیک را به هم متصل می کنند. کابل خورشیدی طوری طراحی شده است که در برابر اشعه ماوراء بنفش و آب و هوا مقاوم باشد. آنها می توانند در طیف وسیعی از دما استفاده شوند و معمولاً در فضای باز قرار می گیرند.
ساختار کابل:
رسانا : رسانای مسی قلع اندود با سیم ظریف مطابق با BS EN 60228:2005 cl. 5.
عایق : ترکیب مقاوم در برابر اشعه ماوراء بنفش، پیوند عرضی، بدون هالوژن، مقاوم در برابر شعله
شناسه هسته : قرمز، سیاه
پوشش : ترکیب مقاوم در برابر اشعه ماوراء بنفش، پیوند عرضی، بدون هالوژن، مقاوم در برابر شعله
رنگ کابل : قرمز، سیاه
سبک بسته بندی: 100 متر/رول، 200 متر/رول، 500 متر/درام، 1000 متر/درام، یا سفارشی طبق نیاز مشتری
کابل PV 1.5 کیلو ولت DC 4 میلی متر مربع مس قلع اندود/xlpo/xlpo تولید کننده چین ویژگی ها:
ولتاژ نامی Uo/U AC: 1000/1000 ولت DC: 1500/1500 ولت
حداکثر ولتاژ (Umax) 1800 ولت ولتاژ تست 6.5 کیلو ولت AC
دمای نامی ثابت: -40 درجه سانتیگراد تا +90 درجه سانتیگراد
حداقل شعاع خمش 5 برابر قطر خارجی
حداکثر دمای رسانا +120 درجه سانتیگراد (برای 20000 ساعت)
مقاوم در برابر شعله مطابق با IEC/EN 60332-1-2
دود کم، بدون هالوژن مطابق با IEC/EN 60754-1/2، IEC/EN 61034-1/2، EN 50267-2-2 مقاوم در برابر ازن و اشعه ماوراء بنفش مطابق با EN 60811-403، EN 50396، EN ISO 4892-1/3
اتصال DC:
ماژول های جداگانه با استفاده از کابل ها برای تشکیل یک ژنراتور PV متصل می شوند. کابل های ماژول به عنوان سیم به جعبه اتصال ژنراتور متصل می شوند و کابل های اصلی DC جعبه اتصال ژنراتور را به اینورتر متصل می کنند. برای حذف خطر خطاهای زمین و اتصال کوتاه، هر کابل مثبت و منفی با عایق دوگانه جدا می شود.
| ولتاژ نامی | (DC): 1.5 کیلو ولت (AC): 1.0/1.0 کیلو ولت |
| تست ولتاژ کابل تکمیل شده | (AC): 6.5 کیلو ولت (DC): 15 کیلو ولت، 5 دقیقه |
| دمای محیط | -40 درجه سانتیگراد ~ +90 درجه سانتیگراد |
| خواص استقامت حرارتی |
+120 درجه سانتیگراد، 2000 ساعت کشیدگی در پارگی ≥ 50% |
| عمر مفید | > 25 (از -40 درجه سانتیگراد تا +90 درجه سانتیگراد) |
| مراجعه به اتصال کوتاه اجازه می دهد دما | 200 درجه سانتیگراد، 5 (ثانیه) |
| شعاع خمش | ≥ 4 × φ (D<8 متر)، ≥ 6 × φ (D ≥ 8 میلی متر) |
| مقاومت در برابر محلول اسید و قلیایی | EN60811-404 |
| تست خمش در سرما | EN60811-504 |
| مقاومت در برابر آب و هوا/اشعه ماوراء بنفش | HD605/A1 |
| مقاومت در برابر ازن در کابل کامل | EN50396 |
| تست در شرایط آتش | EN60332-1-2 |
کابل PV 1.5 کیلو ولت DC 4 میلی متر مربع مس قلع اندود/xlpo/xlpo تولید کننده چین مشخصات:
| ساختار | ساختار رسانا | خارجی رسانا | خارجی کابل | حداکثر مقاومت. | ظرفیت حمل جریان در دمای 60 درجه سانتیگراد |
| میلی متر مربع | nxmm | میلی متر | میلی متر | اهم/کیلومتر | آمپر |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |

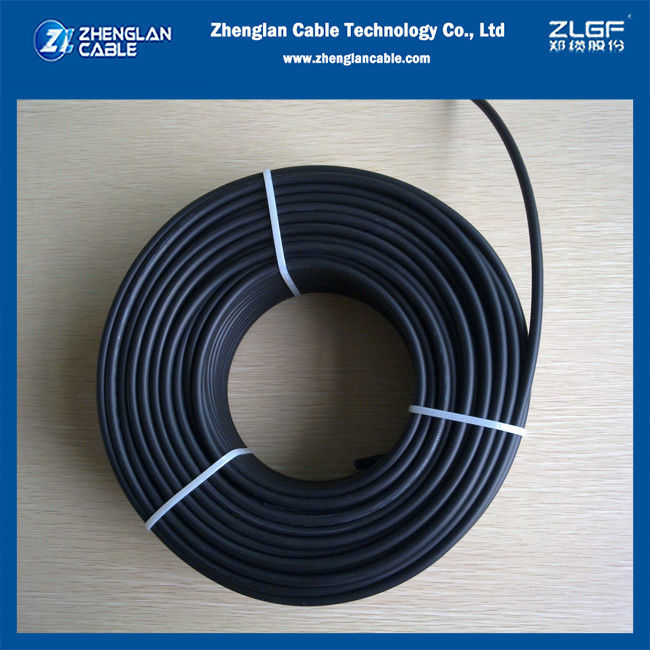

تصاویر کابل PV 1.5 کیلو ولت DC 4 میلی متر مربع مس قلع اندود/xlpo/xlpo تولید کننده چین:
