جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: 10mm2 solar cable Wire Tinned Copper conductor material TUV Approval Solar Cable red black
شرایط پرداخت و ارسال
Minimum Order Quantity: 5000meters single color
قیمت: قابل مذاکره
جزئیات بسته بندی: 1000 متر در هر طبل
زمان تحویل: 7-15 روز
Payment Terms: T/T, L/C, ,Western Union
قابلیت ارائه: 80000 متر در روز
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
کابل خورشیدی ۱۰ میلیمتر مربع سیم هادی مسی قلع اندود شده تاییدیه TUV کابل خورشیدی قرمز مشکی:
کابلهای خورشیدی کابلهای اتصال برای تولید برق فتوولتائیک هستند. کابلهای خورشیدی پنلهای خورشیدی و سایر اجزای الکترونیکی سیستمهای فتوولتائیک را به هم متصل میکنند. کابل خورشیدی برای مقاومت در برابر اشعه ماوراء بنفش و آب و هوا طراحی شده است. آنها میتوانند در محدوده دمایی وسیعی استفاده شوند و معمولاً در فضای باز قرار میگیرند.

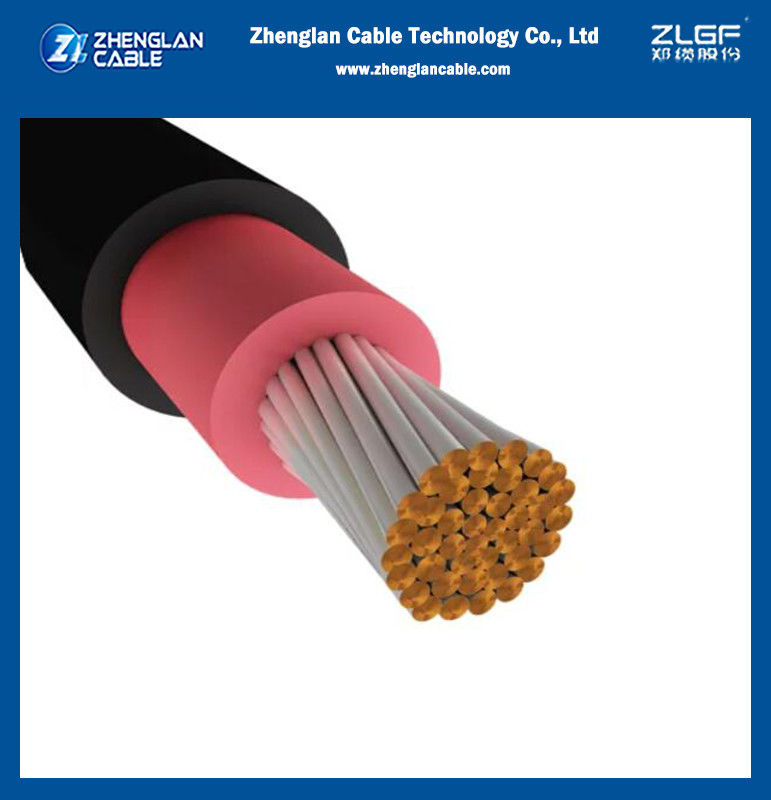

ساختار کابل:
هادی : هادی مسی قلع اندود شده با سیم ظریف مطابق با BS EN 60228:2005 cl. 5.
عایق : ترکیب مقاوم در برابر اشعه ماوراء بنفش، پیوند متقابل، بدون هالوژن، مقاوم در برابر شعله
شناسایی هسته : قرمز، مشکی
پوشش : ترکیب مقاوم در برابر اشعه ماوراء بنفش، پیوند متقابل، بدون هالوژن، مقاوم در برابر شعله
رنگ کابل : قرمز، مشکی
سبک بسته بندی: ۱۰۰ متر/رول، ۲۰۰ متر/رول، ۵۰۰ متر/درام، ۱۰۰۰ متر/درام، یا سفارشی طبق نیاز مشتری
کابل خورشیدی ۱۰ میلیمتر مربع سیم هادی مسی قلع اندود شده تاییدیه TUV کابل خورشیدی قرمز مشکی مشخصات:
ولتاژ نامی Uo/U AC: ۱۰۰۰/۱۰۰۰ ولت DC: ۱۵۰۰/۱۵۰۰ ولت
حداکثر ولتاژ (Umax) ۱۸۰۰ ولت ولتاژ تست ۶.۵ کیلو ولت AC
محدوده دما ثابت: -۴۰ درجه سانتیگراد تا +۹۰ درجه سانتیگراد
حداقل شعاع خمش ۵ برابر قطر خارجی
حداکثر دمای هادی +۱۲۰ درجه سانتیگراد (برای ۲۰۰۰۰ ساعت)
مقاوم در برابر شعله طبق IEC/EN 60332-1-2
دود کم، هالوژن صفر طبق IEC/EN 60754-1/2, IEC/EN 61034-1/2, EN 50267-2-2 مقاوم در برابر ازن و اشعه ماوراء بنفش طبق EN 60811-403, EN 50396, EN ISO 4892-1/3
اتصال DC:
ماژولهای منفرد با استفاده از کابلها برای تشکیل یک ژنراتور PV به هم متصل میشوند. کابلهای ماژول به عنوان سیم به جعبه اتصال ژنراتور متصل میشوند و کابلهای اصلی DC جعبه اتصال ژنراتور را به اینورتر متصل میکنند. برای حذف خطر خطاهای زمین و اتصال کوتاه، هر کابل مثبت و منفی با عایق دوگانه جدا میشود.
| ولتاژ نامی | (DC): ۱.۵ کیلو ولت (AC): ۱.۰/۱.۰ کیلو ولت |
| تست ولتاژ روی کابل تکمیل شده | (AC): ۶.۵ کیلو ولت (DC): ۱۵ کیلو ولت، ۵ دقیقه |
| دمای محیط | -۴۰ درجه سانتیگراد ~ +۹۰ درجه سانتیگراد |
| خواص استقامت حرارتی |
+۱۲۰ درجه سانتیگراد، ۲۰۰۰ ساعت ازدیاد طول در نقطه شکست ≥ ۵۰٪ |
| عمر مفید | >۲۵ (از -۴۰ درجه سانتیگراد تا +۹۰ درجه سانتیگراد) |
| به اتصال کوتاه مراجعه کنید، دمای مجاز | ۲۰۰ درجه سانتیگراد، ۵ (ثانیه) |
| شعاع خمش | ≥ ۴ × قطر خارجی (D<۸ میلیمتر)، ≥ ۶ × قطر خارجی (D ≥ ۸ میلیمتر) |
| مقاومت در برابر محلول اسید و قلیایی | EN60811-404 |
| تست خمش در سرما | EN60811-504 |
| مقاومت در برابر هوازدگی/اشعه ماوراء بنفش | HD605/A1 |
| مقاومت در برابر ازن در کابل کامل | EN50396 |
| تست در شرایط آتش | EN60332-1-2 |
کابل خورشیدی ۱۰ میلیمتر مربع سیم هادی مسی قلع اندود شده تاییدیه TUV کابل خورشیدی قرمز مشکی مشخصات:
| ساختار | ساختار هادی | خارجی هادی | خارجی کابل | حداکثر مقاومت. | ظرفیت حمل جریان در دمای ۶۰ درجه سانتیگراد |
| میلیمتر مربع | nxmm | میلیمتر | میلیمتر | اهم/کیلومتر | آمپر |
| ۱X۱.۵ | ۳۰X۰.۲۵ | ۱.۵۸ | ۴.۶۰ | ۱۳.۷ | ۳۰ |
| ۱X۲.۵ | ۴۷X۰.۲۵ | ۱.۹۸ | ۵.۱٠ | ۸.۲۱ | ۴۱ |
| ۱X۴.۰ | ۵۶X۰.۲۸۳ | ۲.۳۵ | ۵.۵۰ | ۵.۰۹ | ۵۵ |
| ۱X۶.۰ | ۸۴X۰.۲۸۳ | ۳.۰۶ | ۶.۳۰ | ۳.۳۹ | ۷۰ |
| ۱X۱۰ | ۱۴۲X۰.۳ | ۴.۶۰ | ۷.۸۰ | ۱.۹۵ | ۹۸ |
| ۱x۱۶ | ۲۲۸X۰.۳ | ۵.۶۰ | ۹.۲۰ | ۱.۲۴ | ۱۳۲ |
| ۱x۲۵ | ۳۶۱X۰.۳ | ۶.۹۵ | ۱۱.۳۰ | ۰.۷۹۵ | ۱۷۶ |
| ۱x۳۵ | ۴۹۴X۰.۳ | ۸.۳۰ | ۱۳.۳۰ | ۰.۵۶۵ | ۲۱۸ |
کابل خورشیدی ۱۰ میلیمتر مربع سیم هادی مسی قلع اندود شده تاییدیه TUV کابل خورشیدی قرمز مشکی تصاویر:
