جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: 1.5kv 4mm 6mm 10mm PV Copper Solar Red Black Color Cable EN50618 Standard
شرایط پرداخت و ارسال
Minimum Order Quantity: 5000meters single color
قیمت: قابل مذاکره
جزئیات بسته بندی: 100 متر / رول
زمان تحویل: 7-15 روز
Payment Terms: T/T, L/C, ,Western Union
قابلیت ارائه: 80000 متر در روز
Material: |
Tinned Copper class 5 |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
35 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV/AC1kv |
Material: |
Tinned Copper class 5 |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
35 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV/AC1kv |

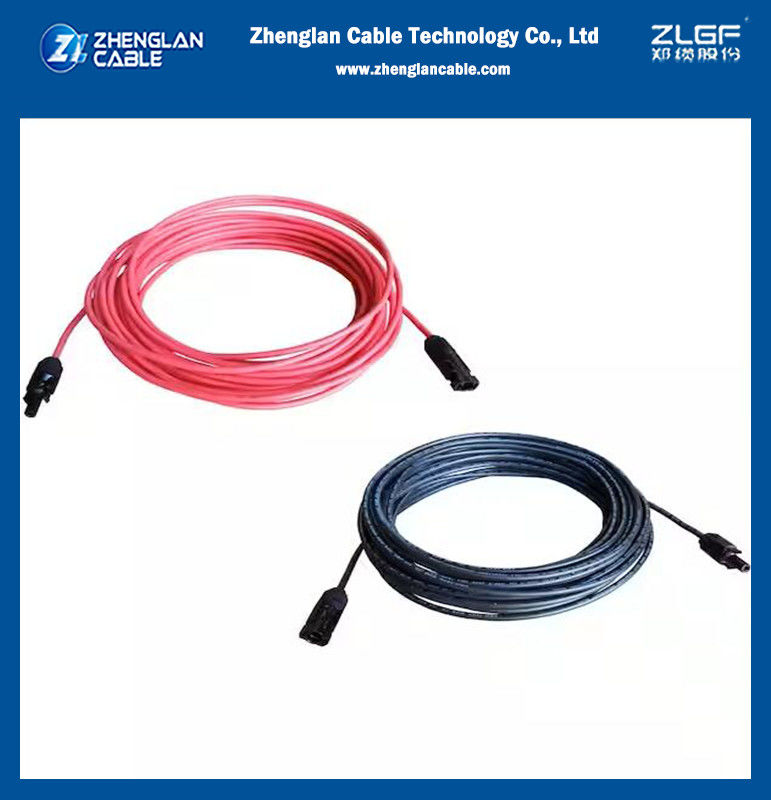

1.5kv 4mm 6mm 10mm PV Copper Solar Red Black Color Cable استاندارد EN50618
کابل خورشیدی یک کابل اتصال است که در صنعت فتوولتائیک برای اتصال پنل های خورشیدی و سایر اجزای الکتریکی استفاده می شود. آنها به راحتی نصب می شوند، مقاومت UV،عمر قابل اطمینان، دوام در فضای باز، انعطاف پذیری و غیره
ساخت کابل:
راننده:هدایت کننده مس فلزی با سیم خوب مطابق با BS EN 60228:2005 cl. 5.
عایق بندی:مقاوم در برابر اشعه UV، متقاطع، بدون هالوجن، ترکیبات ضد شعله
شناسه اصلی:قرمز، سیاه
پوشش:مقاوم در برابر اشعه UV، متقاطع، بدون هالوجن، ترکیبات ضد شعله
رنگ کابل:قرمز، سیاه
سبک بسته بندی: 100 متر / رول، 200 متر / رول، 500 متر / درام، 1000 متر / درام، یا مطابق با نیاز مشتری
1.5kv 4mm 6mm 10mm PV Copper Solar Red Black Color Cable استاندارد EN50618مشخصات:
ولتاژ Uo/U AC: 1000/1000V DC: 1500/1500V
حداکثر ولتاژ (Umax) 1800V ولتاژ تست 6.5kV AC
درجه حرارت ثابت: -40°C تا +90°C
حداقل شعاع خم 5 × قطر کلی
حداکثر دمای هادی +120°C (برای 20000 ساعت)
مهار کننده شعله با استاندارد IEC/EN 60332-1-2
Halogen با دود کم صفر مطابق با IEC/EN 60754-1/2، IEC/EN 61034-1/2، EN 50267-2-2 مقاوم به اوزون و UV مطابق با EN 60811-403، EN 50396، EN ISO 4892-1/3
اتصال DC:
ماژول های جداگانه با استفاده از کابل ها به یک ژنراتور PV متصل می شوند. کابل های ماژول به عنوان سیم به جعبه اتصال ژنراتور متصل می شوند.و کابل های اصلی DC جعبه اتصال ژنراتور را به اینورتر متصل می کنندبرای از بین بردن خطر نقص های زمین و مدار کوتاه، هر کابل مثبت و منفی دوگانه جدا شده است.
| ولتاژ اسمی | (دي سي):1.5KV (AC):1.0/1.0KV |
| آزمایش ولتاژ روی کابل تکمیل شده | (AC):6.5KV ((DC) 15KV,5MIN |
| دمای محیط | -40°C تا +90°C |
| خواص مقاومت حرارتی |
+ 120 درجه سانتیگراد، 2000 ساعت کشش در زمان شکستن ≥50٪ |
| مدت عمر | >25 (-40°C ~ +90°C) |
| با توجه به کمر شورت اجازه می دهد تا دمای | 200°C,5 (S) |
| شعاع خم | ≥4×φ (D<8M) ،≥6×φ (D≥8MM) |
| مقاومت در برابر محلول اسیدی و قلیایی | EN60811-404 |
| آزمایش خم شدن سرد | EN60811-504 |
| مقاومت در برابر آب و هوا | HD605/A1 |
| مقاومت منطقه 0 در کابل کامل | EN50396 |
| آزمایش در شرایط آتش | EN60332-1-2 |
1.5kv 4mm 6mm 10mm PV Copper Solar Red Black Color Cable استاندارد EN50618 مشخصات:
| ساخت و ساز | ساخت مدارات | راننده بیرونی | کابل بیرونی | مقاومت مکس | ظرفیت حمل جریان در 60 درجه سانتیگراد |
| mm2 | نيمم | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X60 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |
1.5kv 4mm 6mm 10mm PV Copper Solar Red Black Color Cable استاندارد EN50618 تصاویر:
