جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: Waterproof 1.5kv Solar Energy System Tinned Copper Wire Electric Wire Pv Solar Cable
شرایط پرداخت و ارسال
Minimum Order Quantity: 5000meters single color
قیمت: قابل مذاکره
جزئیات بسته بندی: 1000 متر در هر طبل
زمان تحویل: 7-15 روز
Payment Terms: T/T, L/C, ,Western Union
قابلیت ارائه: 80000 متر در روز
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
سیم برق مسی قلع اندود سیستم انرژی خورشیدی 1.5 کیلو ولت ضد آب کابل خورشیدی PV
کابلهای خورشیدی کابلهای اتصال برای تولید برق فتوولتائیک هستند. کابلهای خورشیدی پنلهای خورشیدی و سایر اجزای الکترونیکی سیستمهای فتوولتائیک را به هم متصل میکنند. کابل خورشیدی برای مقاومت در برابر اشعه ماوراء بنفش و آب و هوا طراحی شده است. آنها میتوانند در طیف وسیعی از دما استفاده شوند و معمولاً در فضای باز قرار میگیرند.
ساختار کابل:
رسانا : رسانای مسی قلع اندود با سیم ظریف مطابق با BS EN 60228:2005 cl. 5.
عایق : ترکیب مقاوم در برابر اشعه ماوراء بنفش، پیوند متقابل، بدون هالوژن، مقاوم در برابر شعله
شناسایی هسته : قرمز، سیاه
پوشش : ترکیب مقاوم در برابر اشعه ماوراء بنفش، پیوند متقابل، بدون هالوژن، مقاوم در برابر شعله
رنگ کابل : قرمز، سیاه
سبک بسته بندی: 100 متر در رول، 200 متر در رول، 500 متر در درام، 1000 متر در درام، یا سفارشی طبق نیاز مشتری
سیم برق مسی قلع اندود سیستم انرژی خورشیدی 1.5 کیلو ولت ضد آب کابل خورشیدی PV مشخصات:
ولتاژ نامی Uo/U AC: 1000/1000V DC: 1500/1500V
حداکثر ولتاژ (Umax) 1800 ولت ولتاژ تست 6.5 کیلو ولت AC
رتبه بندی دما ثابت: -40 درجه سانتیگراد تا +90 درجه سانتیگراد
حداقل شعاع خمش 5 برابر قطر کلی
حداکثر دمای رسانا +120 درجه سانتیگراد (برای 20000 ساعت)
مقاوم در برابر شعله مطابق با IEC/EN 60332-1-2
دود کم بدون هالوژن مطابق با IEC/EN 60754-1/2، IEC/EN 61034-1/2، EN 50267-2-2 مقاوم در برابر ازن و اشعه ماوراء بنفش مطابق با EN 60811-403، EN 50396، EN ISO 4892-1/3
اتصال DC:
ماژولهای منفرد با استفاده از کابلها برای تشکیل یک ژنراتور PV به هم متصل میشوند. کابلهای ماژول به عنوان سیم به جعبه اتصال ژنراتور متصل میشوند و کابلهای اصلی DC جعبه اتصال ژنراتور را به اینورتر متصل میکنند. برای از بین بردن خطر خطاهای زمین و اتصال کوتاه، هر کابل مثبت و منفی با عایق دوگانه جدا میشود.
| ولتاژ نامی | (DC): 1.5 کیلو ولت (AC): 1.0/1.0 کیلو ولت |
| تست ولتاژ روی کابل تکمیل شده | (AC): 6.5 کیلو ولت (DC): 15 کیلو ولت، 5 دقیقه |
| دمای محیط | -40 درجه سانتیگراد ~ +90 درجه سانتیگراد |
| خواص استقامت حرارتی |
+120 درجه سانتیگراد، 2000 ساعت کشیدگی در نقطه شکست ≥ 50% |
| عمر مفید | >25 (از -40 درجه سانتیگراد تا +90 درجه سانتیگراد) |
| به اتصال کوتاه مراجعه کنید، دما را مجاز میداند | 200 درجه سانتیگراد، 5 (ثانیه) |
| شعاع خمش | ≥ 4 × ϕ (D<8 میلی متر)، ≥ 6 × ϕ (D ≥ 8 میلی متر) |
| مقاومت در برابر محلول اسید و قلیایی | EN60811-404 |
| تست خمش سرد | EN60811-504 |
| مقاومت در برابر آب و هوا/اشعه ماوراء بنفش | HD605/A1 |
| مقاومت در برابر ازن در کابل کامل | EN50396 |
| تست در شرایط آتش سوزی | EN60332-1-2 |
سیم برق مسی قلع اندود سیستم انرژی خورشیدی 1.5 کیلو ولت ضد آب کابل خورشیدی PV مشخصات:
| ساختار | ساختار رسانا | خارجی رسانا | خارجی کابل | حداکثر مقاومت. | ظرفیت حمل جریان در دمای 60 درجه سانتیگراد |
| میلی متر مربع | nxmm | میلی متر | میلی متر | اهم/کیلومتر | آمپر |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |

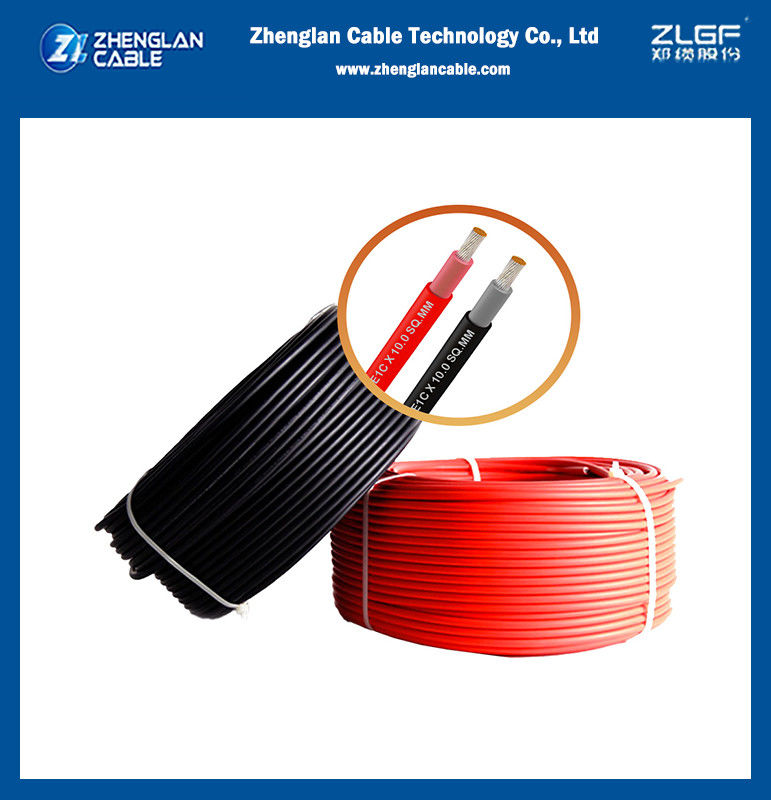

سیم برق مسی قلع اندود سیستم انرژی خورشیدی 1.5 کیلو ولت ضد آب کابل خورشیدی PV تصاویر:
