جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: 6mm2 H1Z2Z2-K
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 5000 متر
قیمت: 0.1-80USD/M
جزئیات بسته بندی: 200 متر/رول
زمان تحویل: 7-15 روز
Payment Terms: T/T, L/C, ,Western Union
قابلیت ارائه: 60000 متر در روز
مواد: |
CU |
عایق: |
XLPE |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
مواد: |
CU |
عایق: |
XLPE |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |

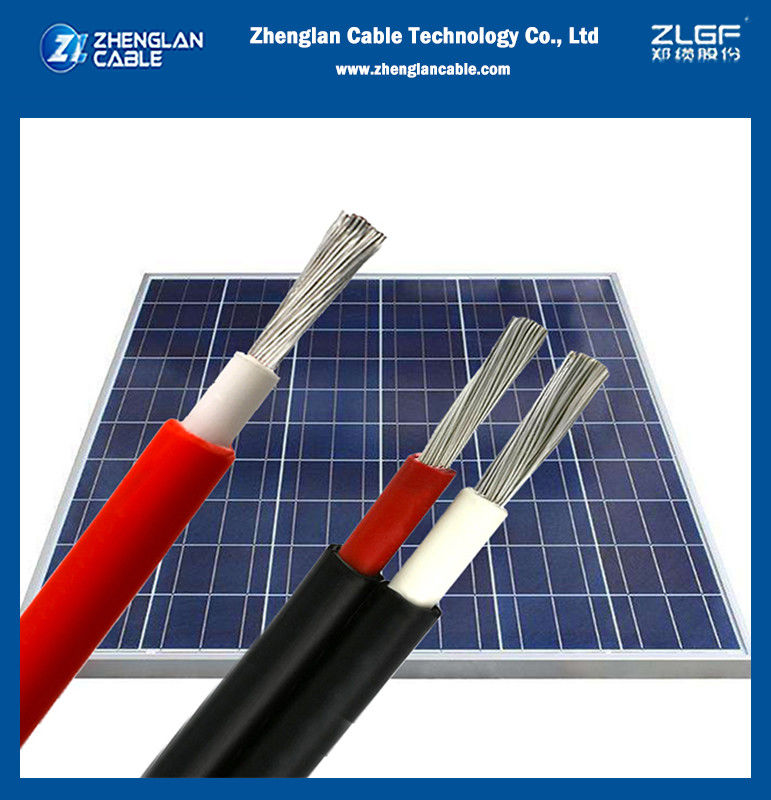

کابل خورشیدی 6 میلی متر عایق XLPE سیم PV 200 متر / رول قرمز
کابلهای خورشیدی برای استفاده در سیستمهای تأمین انرژی فتوولتائیک (اتصالات کابل بین پنلهای خورشیدی و سایر اجزای سیستم فتوولتائیک) و کاربردهای مشابه برای نصب آزاد، متحرک، ثابت و دفن در زمین در سیستمهای پوشیده شده ساختمانی طراحی شدهاند. این کابلها میتوانند در داخل، خارج، در مناطق خطر انفجار، در صنعت و کشاورزی استفاده شوند.
ساختار کابل
رسانا: رسانای مسی قلع اندود شده با سیم ظریف مطابق با BS EN 60228:2005 cl. 5.
عایق: ترکیب مقاوم در برابر اشعه ماوراء بنفش، متقاطع، بدون هالوژن، مقاوم در برابر شعله
شناسایی هسته: قرمز، سیاه
پوشش: ترکیب مقاوم در برابر اشعه ماوراء بنفش، متقاطع، بدون هالوژن، مقاوم در برابر شعله
رنگ کابل: قرمز، سیاه
سبک بسته بندی: 100 متر/رول، 200 متر/رول، 500 متر/درام، 1000 متر/درام، یا سفارشی طبق نیاز مشتری
کابل خورشیدی 6 میلی متر عایق XLPE سیم PV 200 متر / رول قرمز مشخصات
ولتاژ نامی Uo/U AC: 1000/1000V DC: 1500/1500V
حداکثر ولتاژ (Umax) 1800V ولتاژ تست 6.5kV AC
محدوده دما ثابت: -40 درجه سانتیگراد تا +90 درجه سانتیگراد
حداقل شعاع خمش 5 برابر قطر کلی
حداکثر دمای رسانا +120 درجه سانتیگراد (برای 20000 ساعت)
مقاوم در برابر شعله مطابق با IEC/EN 60332-1-2
دود کم، هالوژن صفر مطابق با IEC/EN 60754-1/2، IEC/EN 61034-1/2، EN 50267-2-2 مقاوم در برابر ازن و اشعه ماوراء بنفش مطابق با EN 60811-403، EN 50396، EN ISO 4892-1/3
| ولتاژ نامی | (DC): 1.5KV (AC): 1.0/1.0KV |
| تست ولتاژ روی کابل تکمیل شده | (AC): 6.5KV (DC): 15KV، 5 دقیقه |
| دمای محیط | -40 درجه سانتیگراد ~ +90 درجه سانتیگراد |
| مشخصات مقاومت حرارتی |
+120 درجه سانتیگراد، 2000 ساعت کشش در نقطه شکست ≥ 50% |
| عمر مفید | >25 (از -40 درجه سانتیگراد تا +90 درجه سانتیگراد) |
| مراجعه به اتصال کوتاه دمای مجاز | 200 درجه سانتیگراد، 5 (ثانیه) |
| شعاع خمش | ≥ 4 × φ (D<8M)، ≥ 6 × φ (D ≥ 8MM) |
| مقاومت در برابر محلول اسید و قلیایی | EN60811-404 |
| تست خمش در سرما | EN60811-504 |
| مقاومت در برابر آب و هوا / اشعه ماوراء بنفش | HD605/A1 |
| مقاومت در برابر ازن در کابل کامل | EN50396 |
| تست در شرایط آتش | EN60332-1-2 |
کابل خورشیدی 6 میلی متر عایق XLPE سیم PV 200 متر / رول قرمز مشخصات
| ساختار | ساختار رسانا | بیرونی رسانا | بیرونی کابل | حداکثر مقاومت. | ظرفیت حمل جریان در دمای 60 درجه سانتیگراد |
| mm² | nxmm | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |
کابل خورشیدی 6 میلی متر عایق XLPE سیم PV 200 متر / رول قرمز تصاویر
