جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
Model Number: RED Black 6mm2 Solar Wire 10 AWG XLPO Insulation PV Solar Cable
شرایط پرداخت و ارسال
Minimum Order Quantity: 5000meters single color
قیمت: قابل مذاکره
جزئیات بسته بندی: 1000 متر در هر طبل
زمان تحویل: 7-15 روز
Payment Terms: T/T, L/C, ,Western Union
قابلیت ارائه: 80000 متر در روز
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
مواد: |
مس کنسرو شده |
Insulation: |
cross linkedin polyolefin |
Outer sheath: |
cross linkedin polyolefin |
اندازه: |
6 میلی متر مربع |
Standard: |
EN50618, EN50332-1 |
Voltage: |
DC 1.5KV |
قرمز سیاه سیم خورشیدی 6mm2 10 AWG XLPO کابل خورشیدی عایق:
کابل های خورشیدی کابل های متصل کننده برای تولید انرژی خورشیدی هستند. کابل های خورشیدی پانل های خورشیدی و سایر اجزای الکترونیکی سیستم های خورشیدی را به یکدیگر متصل می کنند.کابل خورشیدی برای مقاومت در برابر اشعه UV و آب و هوا طراحی شده استآنها می توانند در طیف وسیعی از دما استفاده شوند و معمولاً در فضای باز قرار می گیرند.
ساخت کابل:
راننده:هدایت کننده مس فلزی با سیم خوب مطابق با BS EN 60228:2005 cl. 5.
عایق بندی:مقاوم در برابر اشعه UV، متقاطع، بدون هالوجن، ترکیبات ضد شعله
شناسه اصلی:قرمز، سیاه
پوشش:مقاوم در برابر اشعه UV، متقاطع، بدون هالوجن، ترکیبات ضد شعله
رنگ کابل:قرمز، سیاه
سبک بسته بندی: 100 متر / رول، 200 متر / رول، 500 متر / درام، 1000 متر / درام، یا مطابق با نیاز مشتری
قرمز سیاه 6mm2 سیم خورشیدی 10 AWG XLPO عایق PV کابل خورشیدی مشخصات:
ولتاژ Uo/U AC: 1000/1000V DC: 1500/1500V
حداکثر ولتاژ (Umax) 1800V ولتاژ تست 6.5kV AC
درجه حرارت ثابت: -40°C تا +90°C
حداقل شعاع خم 5 × قطر کلی
حداکثر دمای هادی +120°C (برای 20000 ساعت)
مهار کننده شعله با استاندارد IEC/EN 60332-1-2
Halogen با دود کم صفر مطابق با IEC/EN 60754-1/2، IEC/EN 61034-1/2، EN 50267-2-2 مقاوم به اوزون و UV مطابق با EN 60811-403، EN 50396، EN ISO 4892-1/3
اتصال DC:
ماژول های جداگانه با استفاده از کابل ها به یک ژنراتور PV متصل می شوند. کابل های ماژول به عنوان سیم به جعبه اتصال ژنراتور متصل می شوند.و کابل های اصلی DC جعبه اتصال ژنراتور را به اینورتر متصل می کنندبرای از بین بردن خطر نقص های زمین و مدار کوتاه، هر کابل مثبت و منفی دوگانه جدا شده است.
| ولتاژ اسمی | (دي سي):1.5KV (AC):1.0/1.0KV |
| آزمایش ولتاژ روی کابل تکمیل شده | (AC):6.5KV ((DC) 15KV,5MIN |
| دمای محیط | -40°C تا +90°C |
| خواص مقاومت حرارتی |
+ 120 درجه سانتیگراد، 2000 ساعت کشش در زمان شکستن ≥50٪ |
| مدت عمر | >25 (-40°C ~ +90°C) |
| با توجه به کمر شورت اجازه می دهد تا دمای | 200°C,5 (S) |
| شعاع خم | ≥4×φ (D<8M) ،≥6×φ (D≥8MM) |
| مقاومت در برابر محلول اسیدی و قلیایی | EN60811-404 |
| آزمایش خم شدن سرد | EN60811-504 |
| مقاومت در برابر آب و هوا | HD605/A1 |
| مقاومت منطقه 0 در کابل کامل | EN50396 |
| آزمایش در شرایط آتش | EN60332-1-2 |
قرمز سیاه 6mm2 سیم خورشیدی 10 AWG XLPO عایق PV کابل خورشیدی مشخصات:
| ساخت و ساز | ساخت مدارات | راننده بیرونی | کابل بیرونی | مقاومت مکس | ظرفیت حمل جریان در 60 درجه سانتیگراد |
| mm2 | نيمم | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X60 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |

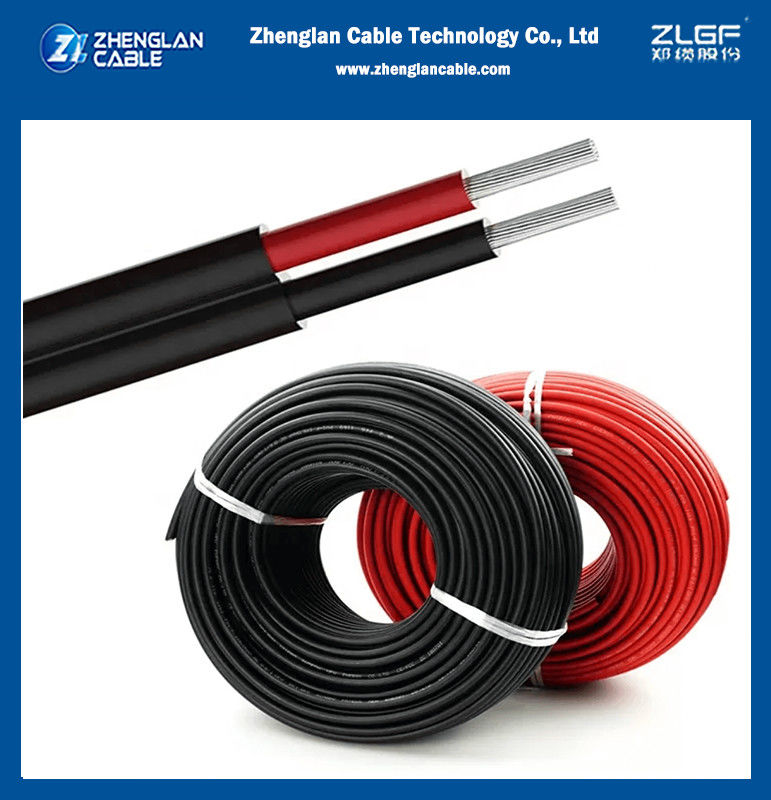

قرمز سیاه 6mm2 سیم خورشیدی 10 AWG XLPO عایق PV کابل خورشیدی تصاویر:
