جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: کابل شبکه خورشیدی کوچک کابل PV قرمز مشکی 35mm2 DC1.5KV AC1kv 100m/roll
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 5000 متر تک رنگ
قیمت: 0.2-50USD/M
جزئیات بسته بندی: 100 متر / رول
زمان تحویل: 7-15 روز
شرایط پرداخت: T/T، L/C، وسترن یونیون
قابلیت ارائه: 80000 متر در روز
مواد: |
مس کنسرو شده کلاس 5 |
عایق: |
پلی اولفین کراس لینکدین |
غلاف بیرونی: |
پلی اولفین کراس لینکدین |
اندازه: |
35 میلی متر مربع |
استاندارد: |
EN50618، EN50332-1 |
ولتاژ: |
DC 1.5KV/AC1kv |
مواد: |
مس کنسرو شده کلاس 5 |
عایق: |
پلی اولفین کراس لینکدین |
غلاف بیرونی: |
پلی اولفین کراس لینکدین |
اندازه: |
35 میلی متر مربع |
استاندارد: |
EN50618، EN50332-1 |
ولتاژ: |
DC 1.5KV/AC1kv |

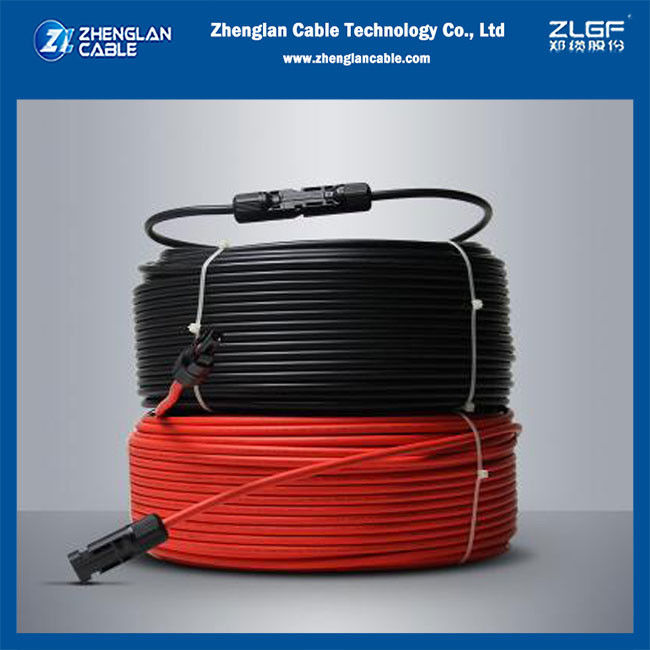

کابل خورشیدی کوچک شبکه کابل PV قرمز مشکی 35 میلی متر مربع DC1.5KV AC1kv 100 متر/رول
کابل خورشیدی یک کابل اتصال است که در صنعت فتوولتائیک برای اتصال پنل های خورشیدی و سایر اجزای الکتریکی استفاده می شود. آنها معمولاً دارای نصب آسان، مقاومت در برابر اشعه ماوراء بنفش، عمر مفید قابل اعتماد، دوام در فضای باز، انعطاف پذیری و غیره هستند.
ساختار کابل
رسانا: رسانای مسی قلع اندود سیم نازک مطابق با BS EN 60228:2005 cl. 5.
عایق: ترکیب مقاوم در برابر اشعه ماوراء بنفش، متقاطع، بدون هالوژن، شعله بازدار
شناسه هسته: قرمز، مشکی
پوشش: ترکیب مقاوم در برابر اشعه ماوراء بنفش، متقاطع، بدون هالوژن، شعله بازدار
رنگ کابل: قرمز، مشکی
سبک بسته بندی: 100 متر/رول، 200 متر/رول، 500 متر/درام، 1000 متر/درام، یا سفارشی طبق نیاز مشتری
کابل خورشیدی کوچک شبکه کابل PV قرمز مشکی 35 میلی متر مربع DC1.5KV AC1kv 100 متر/رولویژگی ها
ولتاژ نامی Uo/U AC: 1000/1000V DC: 1500/1500V
حداکثر ولتاژ (Umax) 1800 ولت ولتاژ تست 6.5 کیلو ولت AC
رتبه بندی دما ثابت: -40 درجه سانتیگراد تا +90 درجه سانتیگراد
حداقل شعاع خمش 5 برابر قطر خارجی
حداکثر دمای رسانا +120 درجه سانتیگراد (برای 20000 ساعت)
شعله بازدار مطابق با IEC/EN 60332-1-2
دود کم بدون هالوژن مطابق با IEC/EN 60754-1/2، IEC/EN 61034-1/2، EN 50267-2-2 مقاوم در برابر ازن و اشعه ماوراء بنفش مطابق با EN 60811-403، EN 50396، EN ISO 4892-1/3
اتصال DC
ماژول های جداگانه با استفاده از کابل ها برای تشکیل یک ژنراتور PV متصل می شوند. کابل های ماژول به عنوان سیم به جعبه اتصال ژنراتور متصل می شوند و کابل های اصلی DC جعبه اتصال ژنراتور را به اینورتر متصل می کنند. برای از بین بردن خطر خطاهای زمین و اتصال کوتاه، هر کابل مثبت و منفی با عایق دوگانه جدا می شود.
| ولتاژ اسمی | (DC): 1.5 کیلو ولت (AC): 1.0/1.0 کیلو ولت |
| تست ولتاژ روی کابل تکمیل شده | (AC): 6.5 کیلو ولت (DC): 15 کیلو ولت، 5 دقیقه |
| دمای محیط | -40 درجه سانتیگراد ~ +90 درجه سانتیگراد |
| خواص استقامت حرارتی |
+120 درجه سانتیگراد، 2000 ساعت کشیدگی در نقطه شکست ≥ 50% |
| عمر مفید | > 25 (-40 درجه سانتیگراد ~ +90 درجه سانتیگراد) |
| به اتصال کوتاه مراجعه کنید، دما را مجاز می کند | 200 درجه سانتیگراد، 5 (ثانیه) |
| شعاع خمش | ≥ 4 × φ (D<8M)، ≥ 6 × φ (D ≥ 8MM) |
| مقاومت در برابر محلول اسید و قلیایی | EN60811-404 |
| تست خمش سرد | EN60811-504 |
| مقاومت در برابر آب و هوا/اشعه ماوراء بنفش | HD605/A1 |
| مقاومت در برابر ازن در کابل کامل | EN50396 |
| تست در شرایط آتش | EN60332-1-2 |
کابل خورشیدی کوچک شبکه کابل PV قرمز مشکی 35 میلی متر مربع DC1.5KV AC1kv 100 متر/رولمشخصات
| ساخت و ساز | ساختار رسانا | خارجی رسانا | خارجی کابل | حداکثر مقاومت. | ظرفیت حمل جریان در 60 درجه سانتیگراد |
| میلی متر مربع | nxmm | میلی متر | میلی متر | اهم/کیلومتر | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |
کابل خورشیدی کوچک شبکه کابل PV قرمز مشکی 35 میلی متر مربع DC1.5KV AC1kv 100 متر/رولتصاویر
