جزئیات محصول
محل منبع: جیائوزو، هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2020, ISO 14001:2020
شماره مدل: کابل ACSR Bare Aluminium Conductor ACSR کابل سقفی ACSR 120/20mm2
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: 0.1-70usd/m
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-30 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 300 تن در ماه
مواد: |
AAC/GSW |
استاندارد: |
IEC61089، En50182، ASTM B232/232M |
شخصیت پردازی کرد: |
هادی برهنه |
برنامه: |
استفاده از انتقال سربار |
بندر: |
چینگ دائو / شانگهای |
مواد: |
AAC/GSW |
استاندارد: |
IEC61089، En50182، ASTM B232/232M |
شخصیت پردازی کرد: |
هادی برهنه |
برنامه: |
استفاده از انتقال سربار |
بندر: |
چینگ دائو / شانگهای |

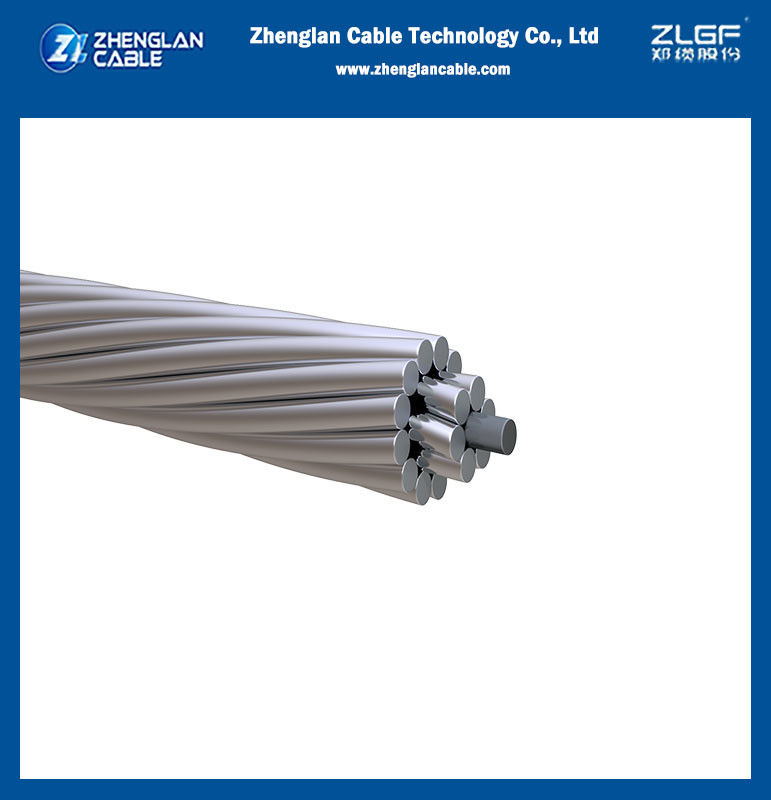

کابل ACSR هادی آلومینیومی برهنه ACSR کابل فوقانی ACSR 120/20mm2
کاربرد:
هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232Mبه طور گسترده ای برای انتقال قدرت الکتریکی در مسافت های طولانی استفاده می شود، زیرا برای خطوط هوایی طولانی ایده آل هستند. آنها همچنین به عنوان یک پیام رسان برای پشتیبانی از کابل های الکتریکی استفاده می شوند.
کابل ACSR هادی آلومینیوم برهنه ACSR کابل فوقانی ACSR 120/20mm2 :
| تراکم: 20 درجه سانتیگراد | آلومینیوم: 2.703 kg/dm |
| فولاد گالوانیزه: 7.80 kg/dm | |
| ضریب دمایی @20°C | آلومینیوم: 0.00403 (°C) |
| مقاومت @20°C | آلومینیوم: نباید بیش از 0 باشد.028264 |
|
گسترش خطی
|
آلومینیوم: 23 × 10 (در درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 × 10 (1/C) |
شرایط خدمات:
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
کابل ACSR هادی آلومینیوم برهنه ACSR کابل فوقانی ACSR 120/20mm2 :
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |
کابل ACSR هادی آلومینیومی برهنه ACSR کابل فوقانی ACSR 120/20mm2
| کد | گيج AWG یا MCM |
اسمی کراس بخش (mm2) |
رشته بندی: شماره از سیم های x اسمی قطر (ملی متر) |
اسمی خارجی قطر (ملی متر) |
اسمی خالص وزن (kg/km) |
بار قبل از شکستن (kN) |
جریان حمل ظرفیت |
حداکثر برق مقاومت 20 درجه (Ohm/km) |
||||||
| آلومینیوم | کل | آلومینیوم | فولاد | آلومینیوم | فولاد | کل | ||||||||
| اردک | 605 | 30,655 | 3,463 | 54x269 | هفت بر دو69 | 2,420 | 8,493 | 3,102 | 11,595 | 1,194 | 735 | 94,505 | ||
| طاووس | 605 | 30,655 | 3,459 | 24x403 | هفت بر دو69 | 2,419 | 8,481 | 3,109 | 11,590 | 9,588 | 740 | 94,505 | ||
| قشنگ | 605 | 30,655 | 3,556 | 26×387 | 7×301 | 2,451 | 8,472 | 3,890 | 12,362 | 1,081 | 745 | 94,505 | ||
| اسویفت | 636 | 32,226 | 3,320 | 36x338 | 1x338 | 2,366 | 8,905 | 700 | 9,605 | 6,068 | 745 | 89,460 | ||
| پرنده شاه | 636 | 32,226 | 3,409 | 18x478 | 1x478 | 2,390 | 8,905 | 1,393 | 10,298 | 6,967 | 750 | 89,460 | ||
| گلوله | 636 | 32,226 | 3,650 | 24x414 | هفت بر دو76 | 2,484 | 8,952 | 3,273 | 12,225 | 1,011 | 765 | 89,898 | ||
| گراسبیک | 636 | 32,226 | 3,743 | 26×397 | 7×309 | 2,515 | 8,916 | 4,101 | 13,017 | 1,119 | 775 | 89,898 | ||
| عسل | 636 | 32,226 | 3,961 | 30x370 | 19x222 | 2,590 | 8,960 | 5,753 | 14,713 | 1,405 | 775 | 90,117 | ||
| فلامینگو | 6,666 | 33,776 | 3,810 | 24x423 | هفت بر دو82 | 2,538 | 9,345 | 3,413 | 12,758 | 1,055 | 790 | 85,772 | ||
| گانت | 6,666 | 33,776 | 3,932 | 26x407 | 7×316 | 2,575 | 9,373 | 4,288 | 13,661 | 1,173 | 795 | 85,772 | ||
| استارلینگ | 7,155 | 36,254 | 4,210 | 26x421 | 7×328 | 2,668 | 1003 | 4,616 | 1465 | 1,259 | 835 | 79,910 | ||
| پرنده قرمز | 7,155 | 36,254 | 4,445 | 30x392 | 19x235 | 2,743 | 1006 | 6,449 | 1651 | 1,537 | 835 | 802 | ||
کابل ACSR هادی آلومینیومی برهنه ACSR کابل فوقانی ACSR 120/20mm2 عکس ها:
