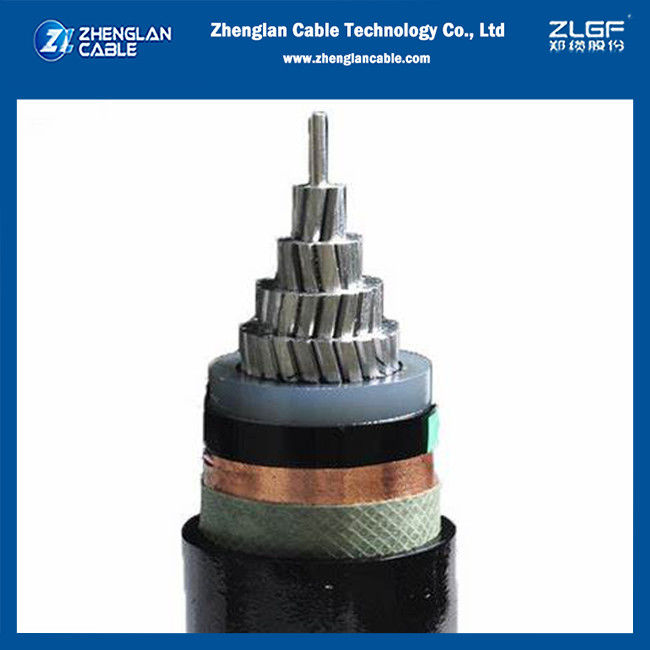

کابل برق آلومینیومی 18 / 30 کیلو ولت 25 کیلو ولت با عایق XLPE و غلاف HDPE 1x240 / 20 میلی متر مربع

18/30KV، 25kv کابل برق آلومینیوم xlpe عایق hdpe پوشه 1x240/20mm2

کاربردها:

18/30KV، 25kv کابل برق آلومینیوم xlpe عایق hdpe پوشش 1x240/20mm2برای استفاده در خطوط انتقال و توزیع برق با ولتاژ فرکانس قدرت نامی 3.6/6kv مناسب است~26/35kv

استاندارد:

GB/T127062، معادل IEC605022. یا BS، DIN، استاندارد ICEA به درخواست مشتری

توجه داشته باشید:کابل های تک هسته ای مطابق با BS 6622/BS 7835/IEC 60502/VDE 0276

ساخت کابل

کابل های ولتاژ متوسط با استفاده از فرآیند مونوسیل تولید می شوند. ما کارخانه بسیار تخصصی را ارائه می دهیم، state-of-the-art research facilities and meticulous quality control procedures that are required for the manufacturing of PVC insulated cables for use up to 6KV and XLPE/EPR insulated cables for use at voltages up to 35 KVتمام مواد در شرایط نظافت کنترل شده در طول فرآیند تولید نگهداری می شوند تا یکسانی مطلق مواد عایق نهایی را تضمین کنند.

راننده ها

از هادی های آلومینیوم یا مس استفاده می شود. هادی های تا 630 میلی متر مربع باید دایره ای، فشرده و رشته ای باشند و باید طبق کلاس 2 IEC 60228 باشند.630mm2 هادی خواهد شد نوع دایره ای رشته ای که در آن یک لایه از نوار نیمه هادی اعمال خواهد شد.

صفحه نمایش راننده

این یک لایه استخر شده از ترکیبات نیمه رسانا است که در فرآیند اکستروژن سه گانه همزمان بر روی هادی همراه با عایق و صفحه عایق اعمال می شود.اکستروژن سه گانه یک عملیات دقیق است که احتمال آلودگی بین لایه ها را از بین می برد که می تواند باعث ایجاد ناهنجاری در میدان الکتریکی شود.با انتخاب دقیق مواد و توجه ویژه به پارامترهای فرآیند،ما لایه های صفحه ی عایق را با درجه ی مورد نیاز از نیروی جدا کردن تولید می کنیم، همانطور که توسط استاندارد ملی یا بین المللی مورد استفاده تعیین شده است..

عایق بندی

این یک لایه اکسترود شده از XLPE خواهد بود که بر روی صفحه هدایت کننده تحت فرآیند اکستروژن سه گانه همراه با صفحه هدایت کننده و صفحه عایق استفاده می شود.

پرده عایق

این یک لایه از ترکیبات نیمه رسانا است که با فرآیند اکستروژن سه گانه بر روی عایق استفاده می شود.

صفحه فلزی

این شامل یک لایه از نوار مس است که به صورت چرخشی با پوشش بر روی صفحه ی عایق بندی اعمال می شود.

قرار دادن

در مورد کابل های سه هسته، سه هسته با پرکننده های غیر هیگروسکوپی مانند پرکننده های پلی پروپیلن ((PP) در فواصل قرار می گیرند و یک نوار باند با یک همپوشانی اعمال می شود.این نوار های بسته بندی می توانند از PVC یا پلی اتیلن فوم شده باشند.

از پشت شات

یک لایه اکسترود شده در مورد کابل های زرهی و در مورد کابل های غیر زرهی بر روی هسته های قرار داده شده اعمال می شود.

کابل های ولتاژ متوسط به طور معمول با PVC قرمز بر روی پوشش های مطابق با BS 6622 یا IEC 60502 عرضه می شوند.رنگ های دیگر ممکن است برای متناسب با طیف وسیعی از ملاحظات نصب مانند اثر اشعه UV و ترکیبات مختلف خاک ارائه شود.فرمول های ضد موریانه نیز می توانند علاوه بر پوشش های پوشش گرافیتی که در آن آزمایش در محل مورد نیاز است، عرضه شوند.

عملکرد آتش بر روی پوشش کابل

کابل ها همچنین می توانند با PVC خاص ضد شعله بر روی پوشش برای مطابقت با استاندارد IEC 60332 تامین شوند.ما همچنین می توانیم کابل ها را با پوشش های بدون هالوجن کم دود (LSZH) مطابق با استانداردهای BS 7211 و BS 6724 یا سایر استانداردهای بین المللی معادل عرضه کنیم.

ویژگی های عملیاتی

ولتاژ قدرت نامی U0/U: 3.6/6kv~26/35kv

حداکثر دمای عملیاتی قابل قبول لوله:90oC.

حداکثر دمای مدار کوتاه هادی نباید بیش از 2500C باشد. (حداقل مدت 5s)

شعاع خم شدن یک کابل تک هسته ای نباید کمتر از ۲۰ برابر قطر کابل باشد.

شعاع خم شدن یک کابل چند هسته ای نباید کمتر از 15 برابر قطر کابل باشد.

18/30KV، 25kv کابل برق آلومینیوم xlpe عایق hdpe پوشش 1x240/20mm2 پارامترها:

کابل برق آلومینیومی 18/30KV، 25kv xlpe عایق hdpe پوشش 1x240/20mm2

چرا کابل ژنگلان را انتخاب کنید:

• خدمات OEM/ODM ارائه شده؛
• محصولات با استانداردهای GB، IEC، BS، ASTM، DIN، VDE و JIS مطابقت دارند.
• گواهینامه ی ISO 9001:2015، ISO 14001:2015 و OHSAS 18001:2007;
• سرمایه ثبت شده 30 میلیون دلار و کارخانه مساحت 60 هزار متر را پوشش می دهد؛
• تجهیزات و روش های پیشرفته آزمایش، 100٪ بازرسی قبل از کارخانه؛
• ذخيره هاي کافي و بالاترين زمان موثر حمل و نقل تضمین شده
• خدمات پیش فروش و پس فروش حرفه ای
