جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: کابل برق ولتاژ متوسط
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز (بستگی به مقدار مورد نیاز دارد)
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 50000 متر در روز
مواد: |
مس/آلومینیوم |
رنگ غلاف بیرون: |
مشکی |
هسته: |
3 هسته ای |
علامت کابل: |
چاپ جوهر یا محتوای برجسته شده سفارشی |
شخصیت پردازی کرد: |
زره پوش |
زره: |
STA، SWA |
ولتاژ: |
تا 35 کیلو ولت |
عایق: |
XLPE/PVC |
صفحه نمایش: |
نوار مسی |
ژاکت: |
PVC PE یا LSZH |
مواد: |
مس/آلومینیوم |
رنگ غلاف بیرون: |
مشکی |
هسته: |
3 هسته ای |
علامت کابل: |
چاپ جوهر یا محتوای برجسته شده سفارشی |
شخصیت پردازی کرد: |
زره پوش |
زره: |
STA، SWA |
ولتاژ: |
تا 35 کیلو ولت |
عایق: |
XLPE/PVC |
صفحه نمایش: |
نوار مسی |
ژاکت: |
PVC PE یا LSZH |

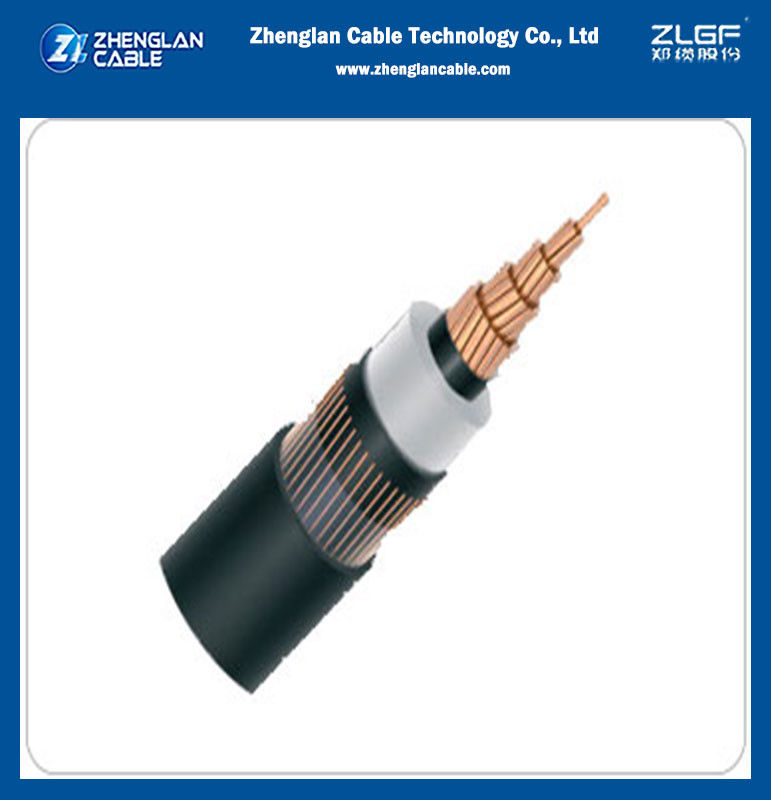

کابل زره دار مسی 33 کیلو ولت با عایق XLPE کابل برق زره دار مسی
کاربردها:
این محصول برای استفاده در خطوط انتقال و توزیع برق با ولتاژ فرکانس نامی 3.6/6 کیلو ولت مناسب است26/35 کیلو ولت.حداکثر دمای مجاز عملیاتی هادی: 90
استاندارد:
GB/T12706.2، معادل IEC60502.2. یا استاندارد BS، DIN، ICEA طبق درخواست مشتری.
توجه: کابل های تک هسته ای مطابق با BS 6622/BS 7835/IEC 60502/VDE 0276
ساختار کابل
کابل های ولتاژ متوسط با فرآیند monosil تولید می شوند. ما تجهیزات تخصصی، امکانات تحقیقاتی پیشرفته و رویه های کنترل کیفیت دقیق را برای تولید کابل های عایق PVC برای استفاده تا 6 کیلو ولت و کابل های عایق XLPE/EPR برای استفاده در ولتاژهای تا 35 کیلو ولت ارائه می دهیم. تمام مواد در طول فرآیند تولید در شرایط کنترل شده از نظر تمیزی نگهداری می شوند تا از یکنواختی مطلق مواد عایق نهایی اطمینان حاصل شود.
هادی ها
از هادی های آلومینیومی یا مسی استفاده می شود. هادی های تا 630 میلی متر مربع دایره ای، فشرده و رشته ای خواهند بود و باید با کلاس 2 IEC 60228 مطابقت داشته باشند. هادی 630 میلی متر مربع از نوع رشته ای دایره ای خواهد بود که یک لایه نوار نیمه هادی روی آن اعمال می شود.
پوشش هادی
این یک لایه اکسترود شده از ترکیب نیمه هادی قابل اتصال عرضی خواهد بود که تحت فرآیند اکستروژن سه گانه همزمان روی هادی همراه با عایق و پوشش عایق اعمال می شود. اکستروژن سه گانه یک عملیات با دقت بالا است که امکان هرگونه آلودگی بین لایه ها را که می تواند باعث ناهمواری در میدان الکتریکی شود، از بین می برد. با انتخاب دقیق مواد و توجه ویژه به پارامترهای فرآیند، لایه های پوشش عایق را با درجه استحکام جداشدگی مورد نیاز مطابق با استاندارد ملی یا بین المللی مربوطه تولید می کنیم.
عایق
این یک لایه اکسترود شده از XLPE خواهد بود که روی پوشش هادی تحت فرآیند اکستروژن سه گانه همراه با پوشش هادی و پوشش عایق اعمال می شود.
پوشش عایق
این یک لایه از ترکیب نیمه هادی قابل اتصال عرضی خواهد بود که با فرآیند اکستروژن سه گانه روی عایق اعمال می شود.
پوشش فلزی
این شامل یک لایه نوار مسی خواهد بود که به صورت مارپیچ با همپوشانی روی پوشش عایق اعمال می شود. ترکیب های دیگر پوشش های فلزی طبق نیاز مشتری نیز می تواند در صورت درخواست ارائه شود.
نصب
در مورد کابل های سه هسته ای، سه هسته با پرکننده های غیر جاذب رطوبت مانند پرکننده های پلی پروپیلن (PP) در فضاهای خالی نصب می شوند و یک نوار اتصال با همپوشانی اعمال می شود. این نوارهای اتصال می توانند از PVC یا پلی اتیلن فوم شده باشند.
غلاف داخلی (بستر) برای کابل های زره دار
لایه اکسترود شده از PVC یا PE روی هسته های نصب شده برای کابل های زره دار اعمال می شود. PVC معمولاً از درجه ST2 و PE از درجه ST7 مطابق با IEC 60502 بخش 2 است.
زره
در مورد کابل های زره دار، زره به صورت مارپیچ روی غلاف داخلی اعمال می شود. برای کابل های تک هسته ای، از سیم های آلومینیومی است و برای کابل های چند هسته ای، زره می تواند یکی از گزینه های زیر باشد:
الف) سیم فولادی گالوانیزه.
ب) نوار فولادی گالوانیزه.
غلاف خارجی
یک لایه اکسترود شده روی زره در مورد کابل های زره دار و روی هسته های نصب شده در مورد کابل های بدون زره اعمال می شود. ماده غلاف خارجی می تواند PVC، PE، HDPE یا MDPE باشد. کابل های ولتاژ متوسط ما معمولاً با غلاف های خارجی PVC قرمز مطابق با BS 6622 یا IEC 60502 عرضه می شوند. رنگ های دیگر می توانند برای انطباق با طیف وسیعی از ملاحظات نصب مانند اثر تشعشعات UV و ترکیبات مختلف خاک ارائه شوند. فرمولاسیون های ضد موریانه نیز علاوه بر غلاف های خارجی با پوشش گرافیت در مواردی که نیاز به تست میدانی غلاف وجود دارد، قابل ارائه است.
عملکرد آتش سوزی روی غلاف کابل
کابل ها همچنین می توانند با غلاف های خارجی PVC مقاوم در برابر شعله ویژه مطابق با استاندارد IEC 60332 عرضه شوند. ما همچنین می توانیم کابل ها را با غلاف های بدون هالوژن دود کم (LSZH) مطابق با استانداردهای BS 7211 و BS 6724 یا سایر استانداردهای بین المللی معادل عرضه کنیم.
مشخصات عملیاتی
ولتاژ نامی فرکانس قدرت U0/U: 3.6/6 کیلو ولت
~26/35 کیلو ولت.حداکثر دمای مجاز عملیاتی هادی: 90
درجه سانتیگراد.حداکثر دمای اتصال کوتاه هادی نباید از 2500 درجه سانتیگراد تجاوز کند. (حداکثر مدت زمان 5 ثانیه)
شعاع خمش کابل تک هسته ای نباید کمتر از 20 برابر قطر کابل باشد.
شعاع خمش کابل چند هسته ای نباید کمتر از 15 برابر قطر کابل باشد.
پارامترها:
سطح مقطع نامی (میلی متر مربع)
| ضخامت نامی عایق (میلی متر) | اندازه زره | قطر کلی و وزن تقریبی | امتیاز جریان توصیه شده (آمپر) | سیم فولادی ظریف | |||||||||
| سیم فولادی ضخیم | مس/XLPE/PVC | مس/XLPE/PE | مس/XLPE/PVC/SWA/PVC | مس/XLPE/PVC/SWA/PE | در زمین | در هوا | قطر (میلی متر) | ||||||
| قطر کلی (میلی متر) | وزن (کیلوگرم بر کیلومتر) | 50 | وزن (کیلوگرم بر کیلومتر) | 50 | وزن (کیلوگرم بر کیلومتر) | 50 | وزن (کیلوگرم بر کیلومتر) | 50 | |||||
| 8 | 2.5 | 4.0 | 60.5 | 1266 | 32.2 | 1266 | 39.2 | 2761 | 39.2 | 2761 | 221 | 216 | 70 |
| 8 | 2.5 | 4.0 | 60.5 | 1523 | 34.1 | 1523 | 40.9 | 3071 | 40.9 | 3071 | 270 | 266 | 95 |
| 8 | 2.5 | 4.0 | 60.5 | 1823 | 35.9 | 1823 | 42.7 | 3459 | 42.7 | 3459 | 322 | 320 | 120 |
| 8 | 2.5 | 4.0 | 60.5 | 2105 | 37.3 | 2105 | 44.1 | 3800 | 44.1 | 3800 | 365 | 150 | 150 |
| 8 | 2.5 | 4.0 | 60.5 | 2441 | 38.9 | 2441 | 46.9 | 4620 | 46.9 | 4620 | 409 | 412 | 185 |
| 8 | 2.5 | 4.0 | 60.5 | 2833 | 40.7 | 2833 | 48.9 | 5129 | 48.9 | 5129 | 461 | 468 | 240 |
| 8 | 2.5 | 4.0 | 60.5 | 3441 | 43.3 | 3441 | 51.3 | 5854 | 51.3 | 5854 | 533 | 546 | 300 |
| 8 | 2.5 | 4.0 | 60.5 | 4065 | 45.3 | 4065 | 53.7 | 6648 | 53.7 | 6648 | 600 | 620 | 400 |
| 8 | 2.5 | 4.0 | 60.5 | 5129 | 48.9 | 5129 | 57.1 | 7882 | 57.1 | 7882 | 687 | 713 | 500 |
| 8 | 2.5 | 4.0 | 60.5 | 6182 | 52.5 | 6182 | 61.1 | 9162 | 61.1 | 9162 | 775 | 817 | 630 |
| 8 | 2.5 | 4.0 | 60.5 | 7537 | 56.6 | 7537 | 65 | 10730 | 65 | 10730 | 877 | 933 | 800 |
| 8 | 2.5 | 4.0 | 60.5 | 9242 | 60.5 | 9242 | 69.3 | 12673 | 69.3 | 12673 | 980 | 1054 | نقشه |
