جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: هادی آلومینیوم با آلیاژ آلومینیوم
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-20 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 100 کیلومتر در ماه
مواد: |
آلومینیوم و آلیاژ آلومینیوم |
کیفیت: |
100٪ تست IEC |
استاندارد: |
IEC 60189 |
MOQ: |
3 تن |
مواد: |
آلومینیوم و آلیاژ آلومینیوم |
کیفیت: |
100٪ تست IEC |
استاندارد: |
IEC 60189 |
MOQ: |
3 تن |

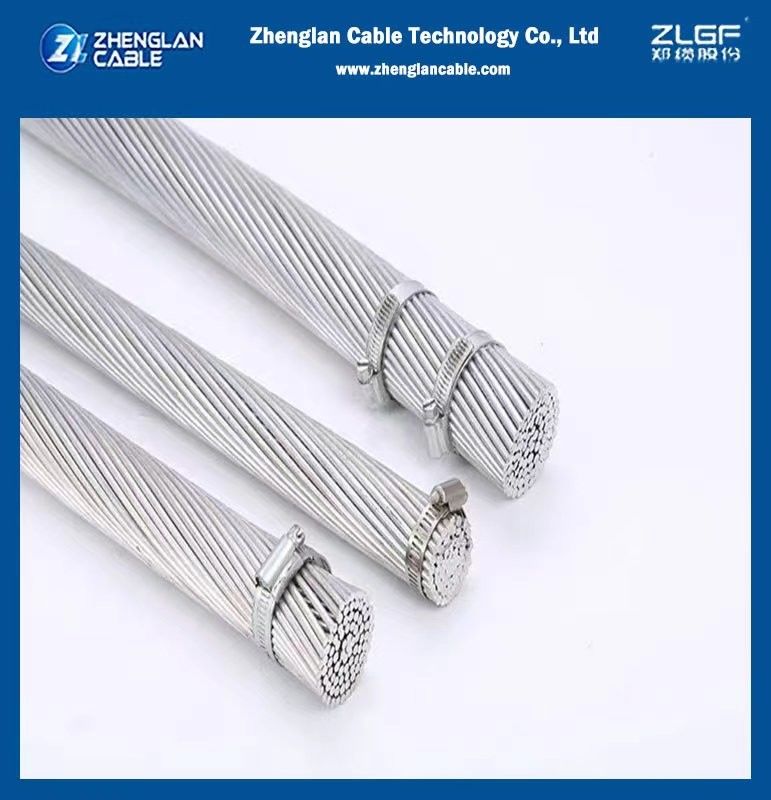

انتقال سربار آلومینیوم هادی آلیاژ آلومینیوم تقویت شده (ACAR) رسانا برهنه 250 متر مربع استاندارد 12/7 IEC61089
کاربرد:
به عنوان کابل انتقال سربار لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. نسبت استحکام به وزن خوب، ACAR را در جایی که هم قدرت و هم قدرت ملاحظات اصلی در طراحی خط هستند، قابل استفاده میکند. برای وزن برابر، ACAR استحکام و قدرت بالاتری نسبت به ACSR ارائه می دهد.
محل مبدا: هنان، چین (سرزمین اصلی)
نام تجاری: ZHENGLAN
مواد عایق: ندارد
کاربرد: سربار
جزئیات بسته بندی: درام کاملا چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
مشخصات:
هادی لخت ACAR با مشخصات ASTM زیر مطابقت دارد یا از آن فراتر می رود:
• سیم B230 آلومینیوم 1350-H19 برای مقاصد الکتریکی.
• سیم B398 آلومینیوم-آلیاژ 6201-T81 برای مقاصد الکتریکی.
• B524 رساناهای آلومینیومی هم مرکز لایه لایه، تقویت شده با آلیاژ آلومینیوم (ACAR، 1350/6201).
سیم های آلومینیومی 1350-H19، به طور متحدالمرکز در اطراف یک هسته آلیاژ آلومینیوم 6201-T81 رشته شده اند. اگرچه رشته های آلیاژی به طور کلی هسته هادی را تشکیل می دهند، اما در برخی ساختارها به صورت لایه هایی در سراسر رشته های آلومینیومی 1350-H19 توزیع می شوند.
پارامترهای فنی
| هادی های آلومینیومی با آلیاژ آلومینیوم تقویت شده IEC 61089 | ||||||||||
| ویژگی های هادی های A1/A2 | ||||||||||
| شماره کد | قطر | تعداد سیم | مناطق | جرم خطی کیلوگرم بر کیلومتر |
قدرت رتبه بندی شده kN |
مقاومت DC اهم/کیلومتر |
||||
| سیم میلی متر |
شرط میلی متر |
A1 | A2 | A1 mm2 |
A2 mm2 |
مجموع mm2 |
||||
| 16 | 1.76 | 5.28 | 4 | 3 | 9.73 | 7.3 | 17 | 46.6 | 3.85 | 1.7896 |
| 25 | 2.2 | 6.6 | 4 | 3 | 15.2 | 11.4 | 26.6 | 72.8 | 5.93 | 1.1453 |
| 40 | 2.78 | 8.35 | 4 | 3 | 24.3 | 18.3 | 42.6 | 116.5 | 9.25 | 0.7158 |
| 63 | 3.49 | 10.5 | 4 | 3 | 38.3 | 28.7 | 67.1 | 183.5 | 14.38 | 0.4545 |
| 100 | 4.4 | 13.2 | 4 | 3 | 60.8 | 45.6 | 106 | 291.2 | 22.52 | 0.2863 |
| 125 | 2.97 | 14.9 | 12 | 7 | 83.3 | 48.6 | 132 | 362.7 | 27.79 | 0.2302 |
| 160 | 3.36 | 16.8 | 12 | 7 | 107 | 62.2 | 169 | 464.2 | 35.04 | 0.1798 |
| 200 | 3.76 | 18.8 | 12 | 7 | 133 | 77.8 | 211 | 580.3 | 43.13 | 0.1439 |
| 250 | 4.21 | 21 | 12 | 7 | 167 | 97.2 | 264 | 725.3 | 53.92 | 0.1151 |
| 250 | 3.04 | 21.3 | 18 | 19 | 131 | 138 | 269 | 742.2 | 60.39 | 0.1154 |
| 315 | 3.34 | 23.4 | 30 | 7 | 263 | 61.3 | 324 | 892.6 | 60.52 | 0.0916 |
| 315 | 3.42 | 23.9 | 18 | 19 | 165 | 174 | 339 | 935.1 | 76.09 | 0.0916 |
| 400 | 3.76 | 26.3 | 30 | 7 | 334 | 77.8 | 411 | 1133.5 | 75.19 | 0.0721 |
| 400 | 3.85 | 27 | 18 | 19 | 210 | 221 | 431 | 1187.5 | 95.58 | 0.0721 |
| 450 | 3.99 | 27.9 | 30 | 7 | 375 | 87.6 | 463 | 1275.2 | 84.59 | 0.0641 |
| 450 | 4.08 | 28.6 | 18 | 19 | 236 | 249 | 485 | 1335.9 | 107.52 | 0.0641 |
| 500 | 4.21 | 29.4 | 30 | 7 | 417 | 97.3 | 514 | 1416.9 | 93.98 | 0.0577 |
| 500 | 4.31 | 30.1 | 18 | 19 | 262 | 277 | 539 | 1484.3 | 119.47 | 0.0577 |
| 560 | 4.45 | 31.2 | 30 | 7 | 467 | 109 | 576 | 1586.9 | 105.26 | 0.0515 |
| 560 | 3.45 | 31 | 54 | 7 | 504 | 65.4 | 570 | 1571.9 | 101.54 | 0.0516 |
| 630 | 3.71 | 33.4 | 42 | 19 | 454 | 205 | 660 | 1820.0 | 130.25 | 0.0458 |
| 630 | 3.79 | 34.1 | 24 | 37 | 271 | 417 | 688 | 1897.5 | 160.19 | 0.0458 |
| 710 | 3.94 | 35.5 | 42 | 19 | 512 | 232 | 743 | 2051.2 | 146.78 | 0.0407 |
| 710 | 4.02 | 36.2 | 24 | 37 | 305 | 470 | 775 | 2138.4 | 180.53 | 0.0407 |
| 800 | 4.18 | 37.6 | 42 | 19 | 577 | 261 | 838 | 2311.2 | 165.39 | 0.0361 |
| 800 | 4.27 | 38.4 | 24 | 37 | 344 | 530 | 873 | 2409.5 | 203.41 | 0.0361 |
| 900 | 4.43 | 39.9 | 42 | 19 | 649 | 294 | 942 | 2600.1 | 186.06 | 0.0321 |
| 900 | 3.66 | 40.2 | 54 | 37 | 567 | 388 | 955 | 2638.4 | 199.54 | 0.0321 |
| 1000 | 3.8 | 41.8 | 72 | 19 | 816 | 215 | 1032 | 2849.1 | 190.94 | 0.0289 |
| 1000 | 3.85 | 42.4 | 54 | 37 | 630 | 432 | 1061 | 2931.6 | 221.71 | 0.0289 |
| 1120 | 4.02 | 44.2 | 72 | 19 | 914 | 241 | 1155 | 3191.0 | 213.85 | 0.0258 |
| 1120 | 4.08 | 44.9 | 54 | 37 | 705 | 483 | 1189 | 3283.4 | 248.32 | 0.0258 |
| 1250 | 4.25 | 46.7 | 72 | 19 | 1020 | 269 | 1289 | 3561.4 | 238.68 | 0.0231 |
| 1250 | 4.31 | 47.4 | 54 | 37 | 787 | 539 | 1327 | 3664.5 | 277.14 | 0.0231 |
| 1400 | 4.5 | 49.4 | 72 | 19 | 1143 | 302 | 1444 | 3988.8 | 267.32 | 0.0207 |
نمایش محصول:
چرا ما را انتخاب می کنید؟
اگر شما علاقه مند هستید، لطفا دریغ نکنید با ما تماس بگیرید. هر گونه درخواست استقبال خواهد شد.
