جزئیات محصول
محل منبع: ووزی، هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: سیم هادی برهنه AAAC 650mm2
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 300 متر
قیمت: 0.1--90USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 15-30 تن در روز
شخصیت پردازی کرد: |
هادی برهنه |
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
خیر |
هسته: |
معمولی یا سفارشی |
علامت کابل: |
خیر |
برنامه: |
استفاده از انتقال سربار |
شخصیت پردازی کرد: |
هادی برهنه |
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
خیر |
هسته: |
معمولی یا سفارشی |
علامت کابل: |
خیر |
برنامه: |
استفاده از انتقال سربار |
سیم هادی هوایی لخت AAAC 650 میلی متر مربع 61/3.69 مطابق با IEC 61089
کاربرد
هادی تمام آلیاژ آلومینیوم AAAC عمدتاً به عنوان کابل انتقال هوایی لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. همچنین برای عبور از حوضه ها، رودخانه ها و دره ها که ویژگی های جغرافیایی خاصی وجود دارد، مناسب است.
استاندارد
طراحی پایه مطابق با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
ساختار
کابل AAAC از سیم های آلیاژ آلومینیوم تشکیل شده است. سیم های آلیاژ آلومینیوم به صورت هم مرکز تابیده شده اند.
این بخش به آلیاژهای آلومینیوم از نوع منیزیم سیلیکون قابل عملیات حرارتی مطابق با استاندارد بین المللی مربوطه می پردازد که خواص الکتریکی و مکانیکی آنها همگی در محدوده مقادیر پیشنهادی استاندارد مربوطه قرار دارند. هادی های مطابق با سایر مشخصات شناخته شده نیز قابل عرضه هستند. آلیاژهای مورد اشاره دارای استحکام بالاتر اما رسانایی پایین تر از آلومینیوم خالص هستند. هادی های آلیاژی که سبک تر هستند، گاهی اوقات می توانند به جای ACSR های معمولی تر مورد استفاده قرار گیرند؛ با داشتن بارهای شکست کمتر نسبت به دومی، استفاده از آنها به ویژه زمانی که بارهای یخ و باد کم است، مطلوب می شود.
(*) توجه: مقادیر درجه بندی جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارت خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد است.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | 2.70 کیلوگرم بر دسی متر |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00360 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.0326 اهم میلی متر مربع بر متر |
| انبساط خطی |
23 x10-6(درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 - 130 کیلوگرم بر متر مربع |
| شتاب لرزه ای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 - 18 |
| رطوبت نسبی | 5 - 100% |
IEC 60189
| کد | مساحت اسمی | تابندگی | قطر کلی | وزن | استحکام نامی | مقاومت الکتریکی | درجه بندی جریان* |
| میلی متر مربع | تعدادx میلی متر | میلی متر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | آمپر | |
| 16 | 18.4 | 7/1.83 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/2.29 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/2.89 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/3.63 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/4.39 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | 37/3.53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | 37/3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | 61/3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | 61/3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | 61/4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | 61/4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
| 900* | 1036 | 91/3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
| 1000* | 1151 | 91/4.01 | 44.11 | 3179 | 339.53 | 0.0289 | 1051 |
| 1120* | 1289 | 91/4.25 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
| 1250* | 1439 | 91/4.49 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |

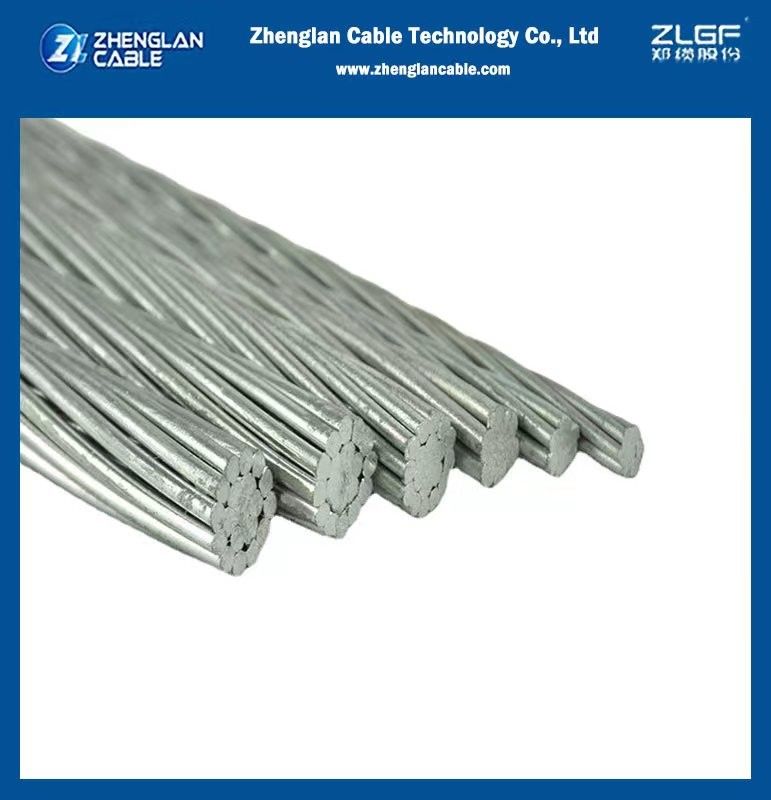

تصاویر محصول
چرا ما را انتخاب می کنید؟
شرکت فناوری کابل ژنگلان، که قبلاً با نام شرکت کابل هنان ژنگژو شناخته می شد، یکی از شرکت های ستون فقرات در مقیاس بزرگ در صنعت سیم و کابل چین است. سرمایه ثبت شده شرکت حدود 4 میلیون و 6 هزار یوان است و مقر آن در طبقه 49 برج جنوبی مرکز گرینلند ایستگاه راه آهن سریع السیر ژنگژو (برج های دوقلوی پتروناس) واقع شده است. این کارخانه در پارک صنعتی علم و فناوری کابل ژنگژو در منطقه صنعتی ووجی واقع شده است. این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام می کند.
