جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: هادی برهنه AAAC
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 3000 متر
قیمت: 0.1-90USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 15-30 تن در روز
مواد: |
آلیاژ آلومینیوم |
استاندارد: |
ASTM B399/B399M، ASTMB398/398M، IEC61089 |
کشور اصلی: |
چین |
تست کنید: |
100% |
شخصیت پردازی کرد: |
هادی برهنه |
نزدیک بندر: |
چینگدائو |
مواد: |
آلیاژ آلومینیوم |
استاندارد: |
ASTM B399/B399M، ASTMB398/398M، IEC61089 |
کشور اصلی: |
چین |
تست کنید: |
100% |
شخصیت پردازی کرد: |
هادی برهنه |
نزدیک بندر: |
چینگدائو |

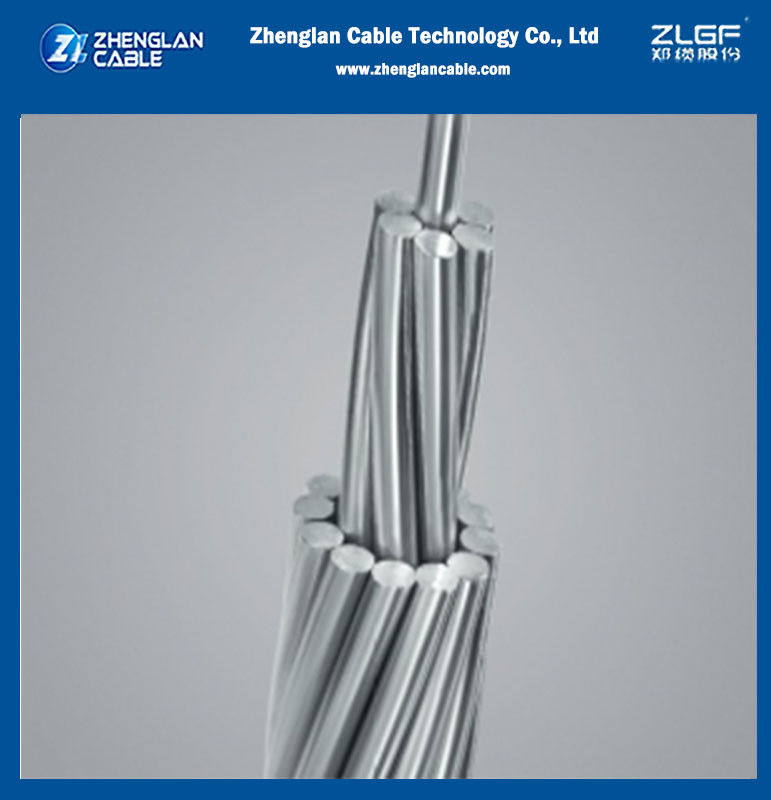

کابلهای برقی بدون هادی AAAC تمام کابل های برق آلومینیومی استاندارد ASTM
کاربرد: AAAC به طور عمده به عنوان کابل حمل و نقل بالا و کابل توزیع اولیه و ثانویه استفاده می شود.رودخانه ها و دره هایی که ویژگی های جغرافیایی ویژه ای دارند.
استاندارد
طراحی پایه با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399 / B 399M / DIN 48201 -6.
ساختسیم رسانای آلومینیوم بدون آلیاژ AAAC 120mm2 2.8mm DIN48201
کابل AAAC از سیم های آلومینیومی تشکیل شده است. سیم های آلومینیومی به صورت متمرکز در هم بسته شده اند.
این بخش مربوط به آلیاژهای آلومینیومی از نوع منیزیم سیلیکون قابل درمان گرما با استاندارد بین المللی قابل اجرا است.خاصیت های الکتریکی و مکانیکی که همه آنها در محدوده مقادیر پیشنهاد شده توسط استاندارد مربوطه قرار دارندهمچنین می توان رسانا را با تمام مشخصات شناخته شده دیگر نیز عرضه کرد. آلیاژ های ذکر شده دارای قدرت بالاتر اما رسانایی پایین تر از آلومینیوم خالص هستند.مدارهای آلیاژ گاهی اوقات می توانند به جای ACSR معمولی استفاده شوند.■ با داشتن بار شکستن کمتر از آخرین، استفاده از آنها به ویژه در صورت کم بودن بار یخ و باد مطلوب می شود.
(*) توجه: مقادیر جریان مشخص شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
خواص الکتریکی
| تراکم: 20 درجه سانتیگراد | 2.70 kg/dm |
| ضریب دمایی @20°C | 0.00360 (°C) |
| مقاومت @20°C | 0.0326 اوم mm2/m |
| گسترش خطی |
23 x10-6 (در درجه سانتیگراد) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
پارامترها
• IEC 60189
| شماره کد | تعداد سیم ها | A2 راننده ها | حداکثر مقاومت DC هادی در 20°C | ||||
| مساحت محاسبه شده | قطر سیم ها | قطر هادی | تقريبا وزن | قدرت نامی | |||
| mm2 | - | mm2 | mm | mm | در کیلوگرم | daN | Ω/km |
| 16 | 7 | 18.4 | 1.83 | 5.49 | 50.4 | 5.43 | 1.7896 |
| 25 | 7 | 28.8 | 2.29 | 6.87 | 78.7 | 8.49 | 1.1453 |
| 40 | 7 | 46 | 2.89 | 8.67 | 125.9 | 13.58 | 0.7158 |
| 63 | 7 | 72.5 | 3.63 | 10.8 | 198.3 | 21.39 | 0.4545 |
| 100 | 19 | 115 | 2.78 | 13.9 | 316.3 | 33.95 | 0.2877 |
| 125 | 19 | 144 | 3.1 | 15.5 | 395.4 | 42.44 | 0.2302 |
| 160 | 19 | 184 | 3.51 | 17.55 | 506.1 | 54.32 | 0.1798 |
| 200 | 19 | 230 | 3.93 | 19.65 | 623.7 | 67.91 | 0.1439 |
| 250 | 19 | 288 | 4.39 | 21.95 | 790.8 | 84.68 | 0.1151 |
| 315 | 37 | 363 | 3.53 | 24.71 | 998.9 | 106.95 | 0.0916 |
| 400 | 37 | 460 | 3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 |
| 450 | 37 | 518 | 4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 |
| 500 | 37 | 575 | 4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 |
| 560 | 61 | 645 | 3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 |
| 630 | 61 | 725 | 3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 |
| 710 | 61 | 817 | 4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 |
| 800 | 61 | 921 | 4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 |
| 900 | 91 | 1036 | 3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 |
| 1000 | 91 | 1151 | 4.01 | 44.11 | 3179 | 339.53 | 0.0289 |
| 1120 | 91 | 1289 | 4.25 | 46.75 | 3560.5 | 380.27 | 0 0258 |
| هادی AAAC-DIN 48201 بخش 6 | |||||||
|---|---|---|---|---|---|---|---|
| مساحت اسمی | سنگ شکن | قطر کل | وزن | قدرت نامی | مقاومت الکتریکی | رتبه بندی فعلی* | |
| اسمی | تئوریک | ||||||
| mm^2 | mm^2 | نه. | mm | در کیلوگرم | KN | Ω/Km | A |
| 16 | 15.89 | 7/170 | 5.1 | 43 | 4.44 | 2.0742 | 78 |
| 25 | 24.25 | 7/210 | 6.3 | 66 | 6.77 | 1.3593 | 102 |
| 35 | 34.36 | 7/250 | 7.5 | 94 | 9.6 | 0.9591 | 126 |
| 50 | 49.48 | 7/300 | 9 | 135 | 13.82 | 0.666 | 158 |
| 50 | 48.35 | 19/180 | 9 | 133 | 13.5 | 0.6849 | 156 |
| 70 | 65.81 | 19/2.10 | 10.5 | 181 | 18.38 | 0.5032 | 189 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 26.05 | 0.3551 | 234 |
| 120 | 116.99 | 19/2.80 | 14 | 322 | 32.68 | 0.2831 | 269 |
| 150 | 147.11 | 37/225 | 15.8 | 406 | 41.09 | 0.2256 | 309 |
| 185 | 181.62 | 37/250 | 17.5 | 500 | 50.73 | 0.1828 | 352 |
| 240 | 242.54 | ۶۱/۲25 | 20.3 | 670 | 67.74 | 0.1371 | 420 |
| 300 | 299.43 | ۶۱/۲50 | 22.5 | 827 | 83.63 | 0.111 | 477 |
| 400 | 400.14 | ۶۱/۲89 | 26 | 1104 | 111.76 | 0.0831 | 568 |
| 500 | 499.83 | ۶۱/۳23 | 29.1 | 1379 | 139.6 | 0.0665 | 649 |
| 625* | 626.2 | ۹۱/۲96 | 32.6 | 1732 | 174.9 | 0.0531 | 742 |
| 800* | 802.09 | ۹۱/۳35 | 36.9 | 2218 | 224.02 | 0.0415 | 857 |
| 1000* | 999.71 | ۹۱/۳74 | 41.1 | 2767 | 279.22 | 0.0333 | 971 |
