جزئیات محصول
محل منبع: جیائوزو، هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2020, ISO 14001:2020
شماره مدل: هادی ACSR Grosbeak 636MCM (26/7) هادی برهنه بالای سر ASTMB232/232M
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 500-10000 متر
قیمت: 0.1-70usd/m
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-30 روز کاری
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 300 تن در ماه
مواد: |
AAC/GSW |
استاندارد: |
IEC61089، En50182، ASTM B232/232M |
مساحت مقطعی اسمی s150: |
گروسبیک |
شخصیت پردازی کرد: |
هادی برهنه |
برنامه: |
استفاده از انتقال سربار |
بندر: |
چینگ دائو / شانگهای |
مواد: |
AAC/GSW |
استاندارد: |
IEC61089، En50182، ASTM B232/232M |
مساحت مقطعی اسمی s150: |
گروسبیک |
شخصیت پردازی کرد: |
هادی برهنه |
برنامه: |
استفاده از انتقال سربار |
بندر: |
چینگ دائو / شانگهای |
هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232M
کاربرد:
هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232Mبه طور گسترده ای برای انتقال قدرت الکتریکی در مسافت های طولانی استفاده می شود، زیرا برای خطوط هوایی طولانی ایده آل هستند. آنها همچنین به عنوان یک پیام رسان برای پشتیبانی از کابل های الکتریکی استفاده می شوند.
هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232Mخواص الکتریکی:
| تراکم: 20 درجه سانتیگراد | آلومینیوم: 2.703 kg/dm |
| فولاد گالوانیزه: 7.80 kg/dm | |
| ضریب دمایی @20°C | آلومینیوم: 0.00403 (°C) |
| مقاومت @20°C | آلومینیوم: نباید بیش از 0 باشد.028264 |
|
گسترش خطی
|
آلومینیوم: 23 × 10 (در درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 × 10 (1/C) |
شرایط خدمات:
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232Mسایر ویژگی ها:
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |
هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232Mپارامترهای ساخت
| کد | گيج AWG یا MCM |
اسمی کراس بخش (mm2) |
رشته بندی: شماره از سیم های x اسمی قطر (ملی متر) |
اسمی خارجی قطر (ملی متر) |
اسمی خالص وزن (kg/km) |
بار قبل از شکستن (kN) |
جریان حمل ظرفیت |
حداکثر برق مقاومت 20 درجه (Ohm/km) |
||||||
| آلومینیوم | کل | آلومینیوم | فولاد | آلومینیوم | فولاد | کل | ||||||||
| اردک | 605 | 30,655 | 3,463 | 54x269 | هفت بر دو69 | 2,420 | 8,493 | 3,102 | 11,595 | 1,194 | 735 | 94,505 | ||
| طاووس | 605 | 30,655 | 3,459 | 24x403 | هفت بر دو69 | 2,419 | 8,481 | 3,109 | 11,590 | 9,588 | 740 | 94,505 | ||
| قشنگ | 605 | 30,655 | 3,556 | 26×387 | 7×301 | 2,451 | 8,472 | 3,890 | 12,362 | 1,081 | 745 | 94,505 | ||
| اسویفت | 636 | 32,226 | 3,320 | 36x338 | 1x338 | 2,366 | 8,905 | 700 | 9,605 | 6,068 | 745 | 89,460 | ||
| پرنده شاه | 636 | 32,226 | 3,409 | 18x478 | 1x478 | 2,390 | 8,905 | 1,393 | 10,298 | 6,967 | 750 | 89,460 | ||
| گلوله | 636 | 32,226 | 3,650 | 24x414 | هفت بر دو76 | 2,484 | 8,952 | 3,273 | 12,225 | 1,011 | 765 | 89,898 | ||
| گراسبیک | 636 | 32,226 | 3,743 | 26×397 | 7×309 | 2,515 | 8,916 | 4,101 | 13,017 | 1,119 | 775 | 89,898 | ||
| عسل | 636 | 32,226 | 3,961 | 30x370 | 19x222 | 2,590 | 8,960 | 5,753 | 14,713 | 1,405 | 775 | 90,117 | ||
| فلامینگو | 6,666 | 33,776 | 3,810 | 24x423 | هفت بر دو82 | 2,538 | 9,345 | 3,413 | 12,758 | 1,055 | 790 | 85,772 | ||
| گانت | 6,666 | 33,776 | 3,932 | 26x407 | 7×316 | 2,575 | 9,373 | 4,288 | 13,661 | 1,173 | 795 | 85,772 | ||
| استارلینگ | 7,155 | 36,254 | 4,210 | 26x421 | 7×328 | 2,668 | 1003 | 4,616 | 1465 | 1,259 | 835 | 79,910 | ||
| پرنده قرمز | 7,155 | 36,254 | 4,445 | 30x392 | 19x235 | 2,743 | 1006 | 6,449 | 1651 | 1,537 | 835 | 802 | ||

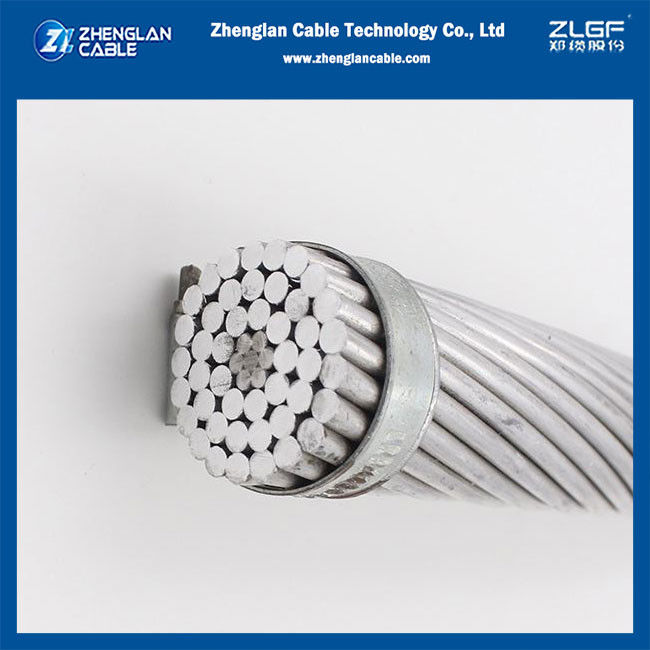

هادی ACSR Grosbeak 636MCM (26/7) هادی خالی بالا ASTMB232/232Mعکس های فیزیکی:
