جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: کابل 5 هسته ای مقاوم در برابر آتش
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 500 متر
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 7-10 روز کاری
شرایط پرداخت: L/C، T/T، وسترن یونیون
تعداد هسته ها: |
5 هسته |
مواد: |
CU/AL |
برنامه: |
زیرزمینی |
گواهی:: |
CCC,ISO9001,ISO14001 |
رنگ: |
مشکی |
غلاف: |
پی وی سی |
طول: |
به عنوان مشتری مورد نیاز است |
عایق شده: |
XLPE |
شماره مدل: |
YJV |
ولتاژ نامی: |
0.6/1kV |
تعداد هسته ها: |
5 هسته |
مواد: |
CU/AL |
برنامه: |
زیرزمینی |
گواهی:: |
CCC,ISO9001,ISO14001 |
رنگ: |
مشکی |
غلاف: |
پی وی سی |
طول: |
به عنوان مشتری مورد نیاز است |
عایق شده: |
XLPE |
شماره مدل: |
YJV |
ولتاژ نامی: |
0.6/1kV |

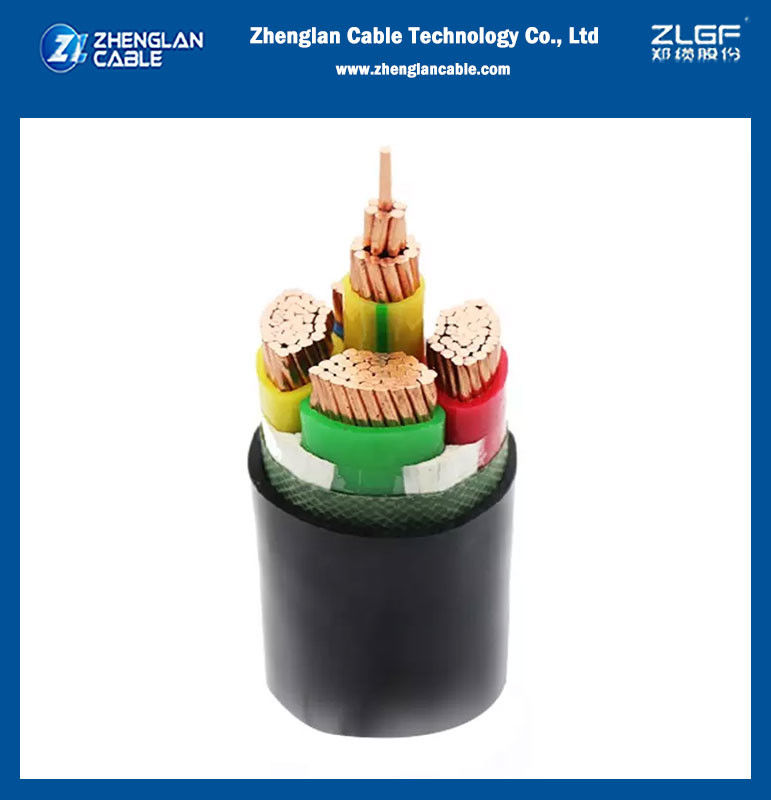

کابل برق زیرزمینی چند هسته ای بدون زره پی وی سی 25 میلی متر 35 میلی متر 50 میلی متر 70 میلی متر 95 میلی متر 120 میلی متر 185 میلی متر 240 میلی متر 300 میلی متر IEC 60502 VDE0276
کاربرد
کابل های بدون زره برای استفاده عمومی از جمله دفن در زیر زمین در نظر گرفته شده اند، جایی که احتمال آسیب مکانیکی به آنها کم است. خواص مکانیکی و عملکرد الکتریکی کابل ها الزامات استاندارد ملی GB/T12706-2008 و استانداردهای بین المللی IEC60502-2005 را برآورده می کند.
استاندارد
طراحی پایه مطابق با IEC 60502-1، IEC 60228، BS EN 60228
چین: GB/T 12706.2-2008
استانداردهای دیگر مانند BS7870، DIN و ICEA در صورت درخواست
مشخصات عملیاتی
1. دمای نصب کابل: ≥0°C
2. دمای کاری مجاز طولانی مدت هادی کابل: ≤90°C
3. بالاترین دمای کاری کابل در صورت اتصال کوتاه (طولانی ترین زمان بیش از 5 ثانیه نباشد): 250°C
4. حداقل شعاع خمش مجاز: کابل تک هسته ای: 20D میلی متر؛ کابل چند هسته ای: 15D میلی متر توجه: D قطر خارجی واقعی کابل است
هادی ها
هادی ها باید از مس آنیل شده ساده یا روکش فلزی کلاس 1 یا کلاس 2 یا از آلومینیوم ساده یا آلیاژ آلومینیوم یا از مس ساده یا روکش فلزی کلاس 5 مطابق با IEC 60228 باشند.
عایق
جنس و ضخامت XLPE باید مطابق با IEC 60502-1 باشد و برای عملکرد مداوم 90 درجه سانتیگراد درجه بندی شده باشد.
رنگ ها برای شناسایی هسته
تک هسته ای: طبیعی (سیاه در صورت درخواست)
دو هسته ای: قرمز، سیاه
سه هسته ای: قرمز، زرد و آبی
چهار هسته ای: قرمز، زرد، آبی و سیاه
پنج هسته ای: قرمز، زرد، آبی، سیاه و زرد/سبز
غلاف بیرونی
غلاف بیرونی باید از پی وی سی اکسترود شده نوع ST1/ST2 مطابق با IEC 60502-1، پلی اتیلن نوع ST3/ST7، ترکیب بدون هالوژن ST8، پلی کلروپرن، پلی اتیلن کلروسولفوناته یا پلیمرهای مشابه، نوع SE1 نیز در صورت درخواست موجود باشد.
عملکرد آتش غلاف کابل
کابل ها می توانند با غلاف بیرونی پی وی سی مقاوم در برابر شعله ویژه برای مطابقت با الزامات تست شعله IEC 60332-3-22، IEC 60332-3-23 و IEC 60332-3-24 عرضه شوند. مواد بدون هالوژن مطابق با IEC60754-1/2 و IEC 60684-2 هستند.
پارامتر فنی کابل مقاوم در برابر آتش
| سطح مقطع اسمی هادی | ضخامت عایق | غلاف | تقریبا. | تقریبا | حداکثر مقاومت DC هادی (20°C) | ولتاژ تست | رتبه جریان | |
| mm2 | mm | ضخامت | OD | وزن | Ω/km | AC | ||
| mm | mm | kg/km | kV/5min | در هوا (A) | در خاک (A) | |||
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 3.5 | 26 | 35 |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 3.5 | 34 | 45 |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 3.5 | 43 | 57 |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 3.5 | 60 | 77 |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 3.5 | 83 | 105 |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 3.5 | 105 | 125 |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 3.5 | 125 | 155 |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 3.5 | 160 | 185 |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 3.5 | 200 | 225 |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 3.5 | 245 | 270 |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 3.5 | 285 | 310 |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 3.5 | 325 | 345 |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 3.5 | 375 | 390 |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 3.5 | 440 | 450 |
نمایش تولیدکنندگان
درباره ما
ما، شرکت فناوری کابل ژنگلان، تولید کننده کابل و سیم با بیش از 20 سال تجربه هستیم.
کارگاه کارخانه ما که حدود 60000 متر مربع را پوشش می دهد، در شهرستان ووجی، شهر جیائوزو، استان هنان، در مرکز چین واقع شده است.
محصولات اصلی ما عبارتند از
سوالات متداول
1. آیا شرکت شما کارخانه است یا شرکت تجاری؟
کارخانه، بیش از 20 سال در چین
2. چه مدت می توانم انتظار داشته باشم نمونه را دریافت کنم؟
پس از پرداخت هزینه حمل و نقل و ارسال فایل های تایید شده، نمونه ها در عرض 3-7 روز آماده تحویل خواهند بود. نمونه ها از طریق اکسپرس برای شما ارسال می شوند و در عرض 3 تا 7 روز می رسند. اگر حساب ندارید، می توانید از حساب اکسپرس خود استفاده کنید یا هزینه را از قبل به ما پرداخت کنید.
3. شرایط پرداخت شما چیست؟
ما معمولاً T/T 30% سپرده، 70% مانده قبل از تحویل را به عنوان شرایط پرداخت اصلی می پذیریم و سایر پرداخت ها نیز قابل مذاکره است. تضمین تجارت در نیز موجود است.
4. زمان تحویل چقدر است؟
سفارش نمونه به 3-5 روز نیاز دارد. سفارش رسمی به مقدار بستگی دارد. معمولاً 7-30 روز پس از دریافت پرداخت شما طول می کشد.
5. MOQ شما چیست؟
به طور کلی 5000 متر است.
