جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: ACSR (Al 26/2.57mm; St:7/2mm) هادی آلومینیومی لخت با فولاد تقویت شده ASTM232/232M
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1 تن
قیمت: 0.1-100USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 7-15 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 15-30 تن در روز
مواد: |
AL&STEEL |
رنگ غلاف بیرون: |
هیچ کدام |
طول قرقره کابل: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
کشور اصلی: |
هنان، چین |
مساحت کل: |
13.3 ~ 903.2 |
مواد: |
AL&STEEL |
رنگ غلاف بیرون: |
هیچ کدام |
طول قرقره کابل: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
کشور اصلی: |
هنان، چین |
مساحت کل: |
13.3 ~ 903.2 |
هادی آلومینیومی ACSR لینت 26/7 با هسته فولادی تقویت شده، هادی لخت برای خطوط انتقال هوایی استاندارد ASTM232/232M
کاربرد
هادیهای ACSR به دلیل ایدهآل بودن برای دهانههای طولانی خطوط هوایی، به طور گستردهای برای انتقال برق در فواصل طولانی استفاده میشوند. همچنین به عنوان پیامرسان برای پشتیبانی از کابلهای برق هوایی استفاده میشوند.
کابل برق هادی لخت استاندارد
طراحی پایه مطابق با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
توجه: مقادیر رتبه جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارت خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد است.
ساختار کابل برق هادی لخت

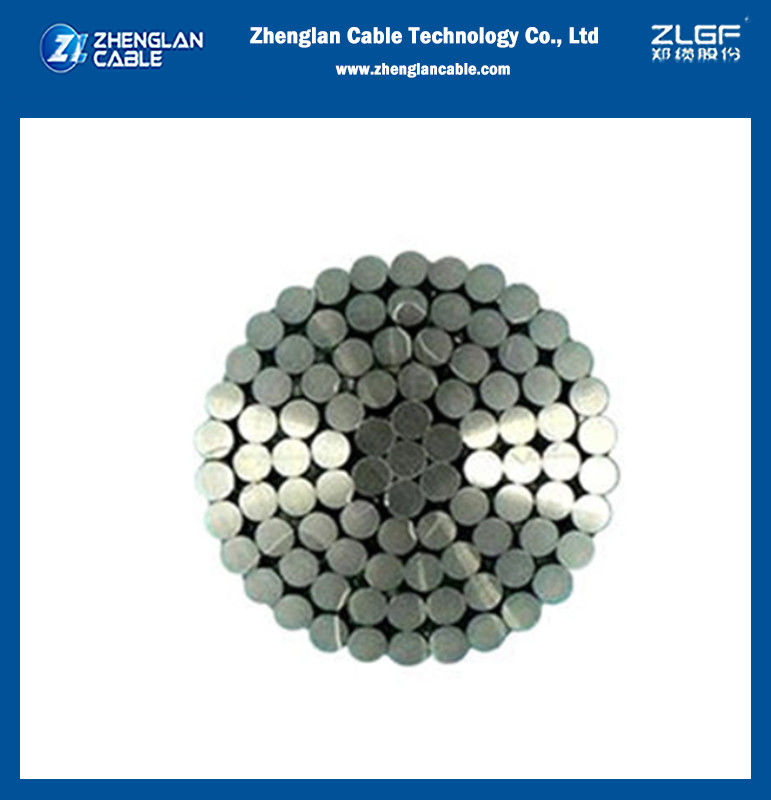

هادیهای ACSR از چندین سیم آلومینیومی و فولادی گالوانیزه تشکیل شدهاند که در لایههای هممرکز تابیده شدهاند. سیم یا سیمهایی که هسته را تشکیل میدهند، از فولاد گالوانیزه و لایه یا لایههای خارجی از آلومینیوم ساخته شدهاند. هسته فولادی گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیمهای فولادی و آلومینیومی میتواند یکسان یا متفاوت باشد.
با تغییر نسبتهای نسبی آلومینیوم و فولاد، میتوان به مشخصات مورد نیاز برای هر کاربرد خاص دست یافت. با افزایش محتوای فولاد، میتوان مقاومت کششی بالاتر (U.T.S.) و با افزایش محتوای آلومینیوم، ظرفیت حمل جریان بالاتر را به دست آورد.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | آلومینیوم: 2.703 کیلوگرم بر دسیمتر مکعب |
| فولاد گالوانیزه: 7.80 کیلوگرم بر دسیمتر مکعب | |
| ضریب دما در دمای 20 درجه سانتیگراد | آلومینیوم: 0.00403 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | آلومینیوم: نباید از 0.028264 تجاوز کند |
|
انبساط خطی
|
آلومینیوم: 23 x10 (درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 x10 (1/درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزهای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
دادههای فنی
| تعداد سیمها | مدول الاستیسیته | ضریب انبساط خطی | |||
| AL | فولاد | کیلوگرم بر میلیمتر مربع | پوند بر اینچ مربع | 1/درجه سانتیگراد | 1/درجه فارنهایت |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
پارامترها
| استاندارد آمریکایی ASTM B232-B232 M1999 | ||||||||
| کلمه کد | تابیدن | تابیدن | قطر کلی اسمی | جرم | مقاومت نامی | |||
| سیمهای آلومینیومی | سیمهای فولادی | |||||||
| تعداد | قطر | تعداد | قطر | |||||
| میلیمتر | میلیمتر | میلیمتر | کیلوگرم بر کیلومتر | کیلو نیوتن | ||||
| Raven | 6/1 | 6 | 3.37 | 1 | 3.37 | 10.11 | 216.08 | 19.48 |
| Minorca | 12/7 | 12 | 2.44 | 7 | 2.44 | 12.22 | 411.18 | 50.26 |
| Quail | 6/1 | 6 | 3.78 | 1 | 3.78 | 11.35 | 272.04 | 23.58 |
| Leghorn | 12/7 | 12 | 2.69 | 7 | 2.69 | 13.46 | 499.28 | 60.5 |
| Guinea | 12/7 | 12 | 2.92 | 1 | 2.92 | 14.63 | 589.76 | 71.17 |
| Pigeon | 6/1 | 6 | 4.25 | 1 | 4.25 | 12.75 | 343.02 | 29.45 |
| Dotterel | 12/7 | 12 | 3.08 | 7 | 3.08 | 15.42 | 656.13 | 76.95 |
| Dorking | 12/7 | 12 | 3.2 | 7 | 3.2 | 16.03 | 707.92 | 83.18 |
| Brahma | 16/19 | 16 | 2.86 | 19 | 2.48 | 18.14 | 1003.91 | 126.33 |
| Cochin | 12/7 | 12 | 3.37 | 7 | 3.37 | 16.87 | 783.96 | 92.08 |
| Penguin | 6/1 | 6 | 4.77 | 1 | 4.77 | 14.3 | 432.76 | 37.14 |
| Partidge | 26/7 | 26 | 2.57 | 7 | 2 | 16.31 | 546.01 | 50.26 |
| Waxwing | 18/1 | 18 | 3.09 | 1 | 3.09 | 15.47 | 430.23 | 30.69 |
| Ostrich | 26/7 | 26 | 2.73 | 7 | 2.12 | 17.27 | 613.42 | 56.49 |
| Oriole | 30/7 | 30 | 2.69 | 1 | 2.69 | 18.82 | 783.37 | 76.95 |
| Linnet | 26/7 | 26 | 2.89 | 7 | 2.25 | 18.29 | 687.53 | 62.72 |
| Widgeon | 18/1 | 18 | 3.47 | 1 | 3.47 | 17.37 | 542.88 | 38.7 |
| Lark | 30/7 | 30 | 2.92 | 7 | 2.92 | 20.47 | 925.34 | 90.3 |
| Ibis | 26/7 | 26 | 3.14 | 7 | 2.44 | 19.89 | 812.54 | 72.51 |
