جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: سیم هادی برهنه بالای سر (مساحت اسمی: 16-1120 میلی متر مربع)، هادی AAAC مطابق با IEC 61089
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 300 متر
قیمت: 0.1-100USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 15-30 تن در روز
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
خیر |
هسته: |
معمولی یا سفارشی |
علامت کابل: |
هیچ کدام |
کشور اصلی: |
چین |
مساحت اسمی: |
6-1750AWG&MCM |
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
خیر |
هسته: |
معمولی یا سفارشی |
علامت کابل: |
هیچ کدام |
کشور اصلی: |
چین |
مساحت اسمی: |
6-1750AWG&MCM |
سیم های آلومینیومی (6201 T81) بر اساس ASTM 399
کاربرد:AAAC عمدتاً به عنوان کابل حمل و نقل بالا و کابل توزیع اولیه و ثانویه استفاده می شود.رودخانه ها و دره هایی که ویژگی های جغرافیایی ویژه ای دارند.
استاندارد سیم رسانای برهنه
طراحی پایه با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399 / B 399M / DIN 48201 -6.

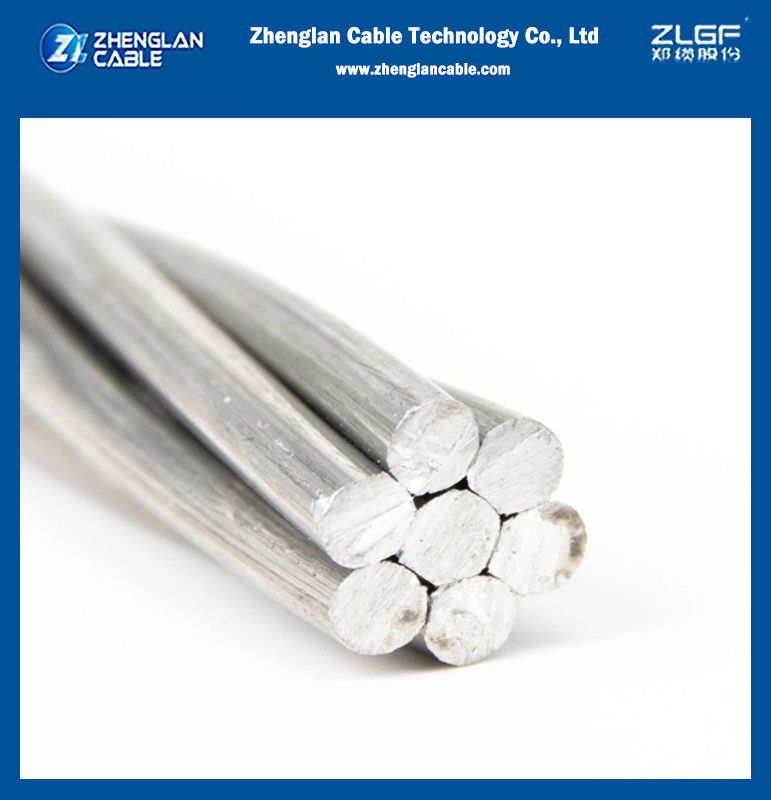

ساخت سیم هادی برهنه
کابل AAAC از سیم های آلومینیومی تشکیل شده است. سیم های آلومینیومی به صورت متمرکز در هم بسته شده اند.
این بخش مربوط به آلیاژهای آلومینیومی از نوع منیزیم سیلیکون قابل درمان گرما با استاندارد بین المللی قابل اجرا است.خاصیت های الکتریکی و مکانیکی که همه آنها در محدوده مقادیر پیشنهاد شده توسط استاندارد مربوطه قرار دارندهمچنین می توان رسانا را با تمام مشخصات شناخته شده دیگر نیز عرضه کرد. آلیاژ های ذکر شده دارای قدرت بالاتر اما رسانایی پایین تر از آلومینیوم خالص هستند.مدارهای آلیاژ گاهی اوقات می توانند به جای ACSR معمولی استفاده شوند.■ با داشتن بار شکستن کمتر از آخرین، استفاده از آنها به ویژه در صورت کم بودن بار یخ و باد مطلوب می شود.
(*) توجه: مقادیر جریان مشخص شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
ویژگی های الکتریکی سیم رسانای برهنه
| تراکم: 20 درجه سانتیگراد | 2.70 kg/dm |
| ضریب دمایی @20°C | 0.00360 (°C) |
| مقاومت @20°C | 0.0326 اوم mm2/m |
| گسترش خطی |
23 × 10-6(°C) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | سنگ شکن | قطر کل | وزن | قدرت نامی | مقاومت الکتریکی | رتبه بندی فعلی* |
| mm2 | شماره: x mm | mm | در کیلوگرم | KN | Ω/Km | A | |
| 16 | 18.4 | 7/183 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/229 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/289 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/363 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/439 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | ۳۷/۳53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | ۳۷/۳98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/422 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/445 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | ۶۱/۳67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | ۶۱/۳89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | ۶۱/۴13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | ۶۱/۴38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
| 900* | 1036 | ۹۱/۳81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
| 1000* | 1151 | 91/401 | 44.11 | 3179 | 339.53 | 0.0289 | 1051 |
| 1120* | 1289 | 91/425 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
| 1250* | 1439 | 91/449 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |
ASTM 399
| مساحت اسمی | سنگ شکن | قطر کل | وزن | قدرت نامی | مقاومت الکتریکی | رتبه بندی فعلی* | |
| AWG&MCM | mm^2 | نه. | mm | در کیلوگرم | KN | Ω/Km | A |
| 6 | 13.2 | 7/155 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 7/196 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
| 2 | 33.5 | 7/247 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 7/312 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 | 67.3 | 7/350 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 | 84.9 | 7/393 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 | 107 | هفت چهارم42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2.91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 19/412 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | ۳۷/۳10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | ۳۷/۳23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | ۳۷/۳37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | ۳۷/۳49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | ۳۷/۳62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | ۳۷/۳73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | ۳۷/۳96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 37/418 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | ۶۱/۳63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
| 1500 | 759 | ۶۱/۳98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750 | 886 | ۶۱/۴30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
