جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: سیم هادی آلومینیومی برهنه آلیاژ بالای سر AAAC 120mm2 2.8mm DIN48201
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 3000 متر
قیمت: 0.1-90USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 15-30 تن در روز
مواد: |
آلیاژ آلومینیوم |
استاندارد: |
ASTM B399/B399M، ASTMB398/398M، IEC61089 |
کشور اصلی: |
چین |
تست کنید: |
100% |
شخصیت پردازی کرد: |
هادی برهنه |
نزدیک بندر: |
بندر چینگدائو |
مواد: |
آلیاژ آلومینیوم |
استاندارد: |
ASTM B399/B399M، ASTMB398/398M، IEC61089 |
کشور اصلی: |
چین |
تست کنید: |
100% |
شخصیت پردازی کرد: |
هادی برهنه |
نزدیک بندر: |
بندر چینگدائو |
سیم هادی آلومینیومی لخت هوایی AAAC 120 میلی متر مربع 19/2.8 میلی متر هادی آلیاژ آلومینیوم تمام DIN48201/IEC61089
کاربرد: AAAC عمدتاً به عنوان کابل انتقال هوایی لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. همچنین برای عبور از حوضه ها، رودخانه ها و دره ها که ویژگی های جغرافیایی خاصی وجود دارد، مناسب است.
استاندارد
طراحی پایه مطابق با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
ساختار سیم هادی آلومینیومی لخت آلیاژی هوایی AAAC 120 میلی متر مربع 2.8 میلی متر DIN48201
کابل AAAC از سیم های آلیاژ آلومینیوم تشکیل شده است. سیم های آلیاژ آلومینیوم به صورت هم مرکز تابیده شده اند.
این بخش به آلیاژهای آلومینیوم از نوع منیزیم سیلیکون قابل عملیات حرارتی مطابق با استاندارد بین المللی مربوطه می پردازد که خواص الکتریکی و مکانیکی آنها در مقادیر پیشنهادی استاندارد مربوطه قرار دارد. هادی ها مطابق با سایر مشخصات شناخته شده نیز قابل عرضه می باشند. آلیاژهای مورد اشاره دارای استحکام بالاتر اما رسانایی کمتری نسبت به آلومینیوم خالص هستند. هادی های آلیاژی که سبک تر هستند، گاهی اوقات می توانند به جای ACSR معمولی تر مورد استفاده قرار گیرند؛ با داشتن بارهای شکست کمتر نسبت به دومی، استفاده از آنها به ویژه زمانی که بارهای یخ و باد کم است، مطلوب می شود.
(*) توجه: مقادیر درجه بندی جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارت خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد می باشد.
خواص الکتریکی
| چگالی@20 درجه سانتیگراد | 2.70 کیلوگرم بر دسی متر |
| ضریب دما@20 درجه سانتیگراد | 0.00360 (درجه سانتیگراد) |
| مقاومت ویژه@20 درجه سانتیگراد | 0.0326 اهم میلی متر مربع بر متر |
| انبساط خطی |
23 x10-6 (درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزه ای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
سیم هادی لخت هوایی (مساحت اسمی: 18.4~1439 میلی متر مربع)، هادی AAAC مطابق با IEC 61089 پارامترهای ساخت
• IEC 60189
| شماره کد | تعداد سیم ها | هادی های A2 | حداکثر مقاومت DC هادی در دمای 20 درجه سانتیگراد | ||||
| مساحت محاسبه شده | قطر سیم ها | قطر هادی | وزن تقریبی | استحکام نامی | |||
| میلی متر مربع | - | میلی متر مربع | میلی متر | میلی متر | کیلوگرم بر کیلومتر | دکا نیوتن | اهم بر کیلومتر |
| 16 | 7 | 18.4 | 1.83 | 5.49 | 50.4 | 5.43 | 1.7896 |
| 25 | 7 | 28.8 | 2.29 | 6.87 | 78.7 | 8.49 | 1.1453 |
| 40 | 7 | 46 | 2.89 | 8.67 | 125.9 | 13.58 | 0.7158 |
| 63 | 7 | 72.5 | 3.63 | 10.8 | 198.3 | 21.39 | 0.4545 |
| 100 | 19 | 115 | 2.78 | 13.9 | 316.3 | 33.95 | 0.2877 |
| 125 | 19 | 144 | 3.1 | 15.5 | 395.4 | 42.44 | 0.2302 |
| 160 | 19 | 184 | 3.51 | 17.55 | 506.1 | 54.32 | 0.1798 |
| 200 | 19 | 230 | 3.93 | 19.65 | 623.7 | 67.91 | 0.1439 |
| 250 | 19 | 288 | 4.39 | 21.95 | 790.8 | 84.68 | 0.1151 |
| 315 | 37 | 363 | 3.53 | 24.71 | 998.9 | 106.95 | 0.0916 |
| 400 | 37 | 460 | 3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 |
| 450 | 37 | 518 | 4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 |
| 500 | 37 | 575 | 4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 |
| 560 | 61 | 645 | 3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 |
| 630 | 61 | 725 | 3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 |
| 710 | 61 | 817 | 4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 |
| 800 | 61 | 921 | 4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 |
| 900 | 91 | 1036 | 3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 |
| 1000 | 91 | 1151 | 4.01 | 44.11 | 3179 | 339.53 | 0.0289 |
| 1120 | 91 | 1289 | 4.25 | 46.75 | 3560.5 | 380.27 | 0 0258 |
| هادی AAAC-DIN 48201 بخش 6 | |||||||
|---|---|---|---|---|---|---|---|
| مساحت اسمی | تابیده شدن | قطر کلی | وزن | استحکام نامی | مقاومت الکتریکی | درجه بندی جریان* | |
| اسمی | نظری | ||||||
| میلی متر مربع | میلی متر مربع | تعداد/میلی متر | میلی متر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | آمپر |
| 16 | 15.89 | 7/1.70 | 5.1 | 43 | 4.44 | 2.0742 | 78 |
| 25 | 24.25 | 7/2.10 | 6.3 | 66 | 6.77 | 1.3593 | 102 |
| 35 | 34.36 | 7/2.50 | 7.5 | 94 | 9.6 | 0.9591 | 126 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 13.82 | 0.666 | 158 |
| 50 | 48.35 | 19/1.80 | 9 | 133 | 13.5 | 0.6849 | 156 |
| 70 | 65.81 | 19/2.10 | 10.5 | 181 | 18.38 | 0.5032 | 189 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 26.05 | 0.3551 | 234 |
| 120 | 116.99 | 19/2.80 | 14 | 322 | 32.68 | 0.2831 | 269 |
| 150 | 147.11 | 37/2.25 | 15.8 | 406 | 41.09 | 0.2256 | 309 |
| 185 | 181.62 | 37/2.50 | 17.5 | 500 | 50.73 | 0.1828 | 352 |
| 240 | 242.54 | 61/2.25 | 20.3 | 670 | 67.74 | 0.1371 | 420 |
| 300 | 299.43 | 61/2.50 | 22.5 | 827 | 83.63 | 0.111 | 477 |
| 400 | 400.14 | 61/2.89 | 26 | 1104 | 111.76 | 0.0831 | 568 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1379 | 139.6 | 0.0665 | 649 |
| 625* | 626.2 | 91/2.96 | 32.6 | 1732 | 174.9 | 0.0531 | 742 |
| 800* | 802.09 | 91/3.35 | 36.9 | 2218 | 224.02 | 0.0415 | 857 |
| 1000* | 999.71 | 91/3.74 | 41.1 | 2767 | 279.22 | 0.0333 | 971 |

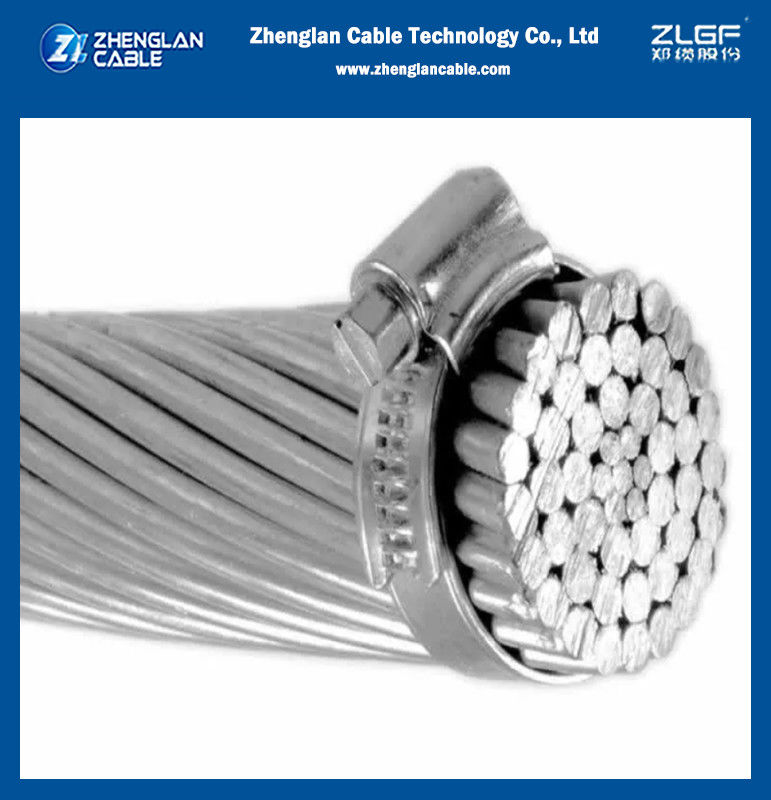

تصاویر سیم هادی آلومینیومی لخت آلیاژی هوایی AAAC 120 میلی متر مربع 2.8 میلی متر DIN48201
