جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: کابل هادی آلومینیومی AAC سقفی
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1 تن
قیمت: 0.1-90USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی قاب آهنی، درام آهنی به درخواست مشتری
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 10-30 تن در روز
مواد: |
هادی از آلیاژ آلومینیوم |
برنامه: |
استفاده از انتقال سربار |
جزئیات بسته بندی: |
درام چوبی، درام چوبی قاب آهنی به درخواست مشتری |
بندر تحویل: |
بندر چینگدائو یا به عنوان مشتری مورد نیاز است |
استاندارد: |
BS3242 IEC60089 |
تست کنید: |
100% تحت پوشش |
ژاکت: |
خیر |
مواد: |
هادی از آلیاژ آلومینیوم |
برنامه: |
استفاده از انتقال سربار |
جزئیات بسته بندی: |
درام چوبی، درام چوبی قاب آهنی به درخواست مشتری |
بندر تحویل: |
بندر چینگدائو یا به عنوان مشتری مورد نیاز است |
استاندارد: |
BS3242 IEC60089 |
تست کنید: |
100% تحت پوشش |
ژاکت: |
خیر |

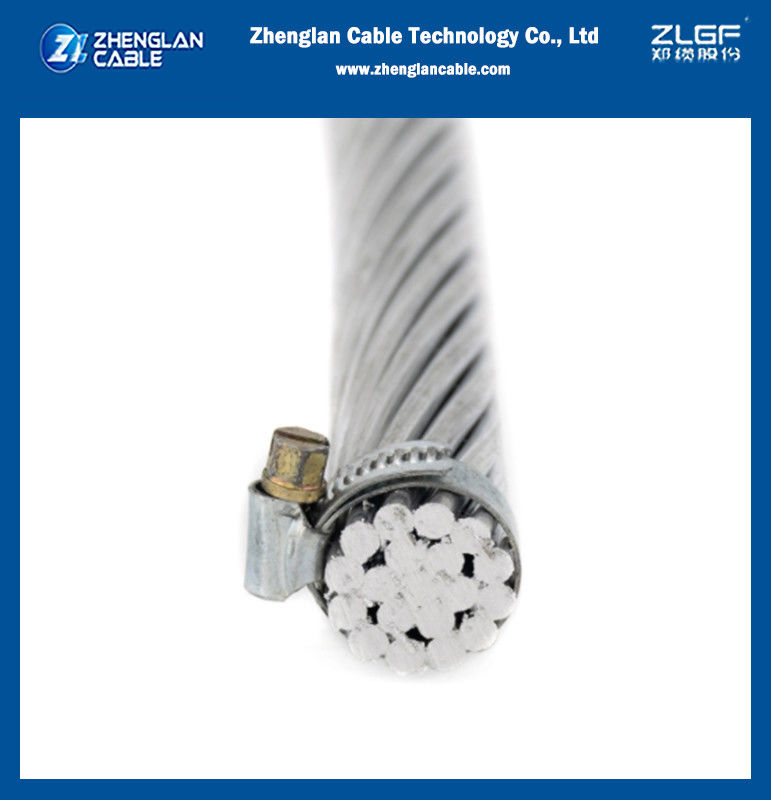

هادی هوایی بدون روکش AAAC 100 میلی متر مربع 7/3.3 میلی متر هادی آلیاژ آلومینیوم تمام استاندارد BS3242/IEC 61089
کاربرد
هادی آلیاژ آلومینیوم تمام برای خطوط انتقال و توزیع برق هوایی با ولتاژهای مختلف استفاده می شود.آنها به دلیل ساختار ساده، نصب و نگهداری راحت، ظرفیت انتقال بالا با هزینه کم، به طور گسترده در خطوط انتقال برق با سطوح ولتاژ مختلف مورد استفاده قرار گرفته اند. و همچنین برای عبور از رودخانه ها، دره ها و مکان هایی با ویژگی های جغرافیایی خاص مناسب هستند.
عملکرد سرویس
استاندارد مواد
1. هادی آلومینیوم سخت مورد استفاده برای AAC و ACSR مطابق با استاندارد GB/T 17048-1997 (معادل IEC 60889:1987) است.
2. سیم فولادی گالوانیزه مورد استفاده برای ACSR مطابق با IEC 60888:1987 است.
3. کابل الکترونیکی می تواند بر اساس الزامات مشتریان برای استاندارد مواد و غیره تنظیم شود.
ساختار هادی تمام آلومینیوم و هادی آلومینیوم تقویت شده با فولاد.
مشخصات:
1. ساختار ساده؛
2. نصب و نگهداری آسان؛
3. قیمت پایین تر و ظرفیت انتقال بالا؛
4. مناسب برای انتقال برق در مسافت های طولانی؛
خواص الکتریکی:
| چگالی در دمای 20 درجه سانتیگراد | 2.703 کیلوگرم بر دسی متر |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00403 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.028264 |
| انبساط خطی | 23 x10-6 (درجه سانتیگراد |
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکرونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
| چگالی در دمای 20 درجه سانتیگراد | 2.703 کیلوگرم بر دسی متر |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00403 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.028264 |
| انبساط خطی | 23 x10-6 (درجه سانتیگراد |
IEC 61089
|
کد |
مساحت اسمی |
تابیده شدن |
قطر کلی |
وزن |
استحکام نامی |
الکتریکی مقاومت |
جریان رتبه بندی* |
| میلی متر مربع | تعداد × میلی متر | میلی متر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | آمپر | |
| 10 | 10 | 7/1.35 | 4.05 | 27.4 | 1.95 | 2.8633 | 62 |
| 16 | 16 | 7/1.71 | 5.13 | 43.8 | 3.04 | 1.7896 | 84 |
| 25 | 25 | 7/2.13 | 6.39 | 68.4 | 4.5 | 1.1453 | 110 |
| 40 | 40 | 7/2.70 | 8.1 | 109.4 | 6.8 | 0.7158 | 147 |
| 63 | 63 | 7/3.39 | 10.17 | 172.3 | 10.39 | 0.4545 | 195 |
| 100 | 100 | 19/2.59 | 12.95 | 274.8 | 17 | 0.2877 | 259 |
| 125 | 125 | 19/2.89 | 14.45 | 343.6 | 21.25 | 0.2302 | 297 |
| 160 | 160 | 19/3.27 | 16.35 | 439.8 | 26.4 | 0.1798 | 345 |
| 200 | 200 | 19/3.66 | 18.3 | 549.7 | 32 | 0.1439 | 396 |
| 250 | 250 | 19/4.09 | 20.45 | 687.1 | 40 | 0.1151 | 454 |
| 315 | 315 | 37/3.29 | 23.03 | 867.9 | 51.97 | 0.0916 | 522 |
| 400 | 400 | 37/3.71 | 25.97 | 1102 | 64 | 0.0721 | 603 |
| 450 | 450 | 37/3.94 | 27.58 | 1239.8 | 72 | 0.0641 | 647 |
| 500 | 500 | 37/4.15 | 29.05 | 1377.6 | 80 | 0.0577 | 688 |
| 560 | 560 | 37/4.39 | 30.73 | 1542.9 | 89.6 | 0.0515 | 736 |
| 630 | 630 | 61/3.63 | 32.67 | 1738.3 | 100.8 | 0.0458 | 789 |
| 710 | 710 | 61/3.85 | 34.65 | 1959.1 | 113.6 | 0.0407 | 845 |
| 800 | 800 | 61/4.09 | 36.81 | 2207.4 | 128 | 0.0361 | 905 |
| 900 | 900 | 61/4.33 | 38.97 | 2483.3 | 144 | 0.0321 | 967 |
| 1000 | 1000 | 61/4.57 | 41.13 | 2759.2 | 160 | 0.0289 | 1026 |
| 1120 | 1120 | 91/3.96 | 43.56 | 3093.5 | 179.2 | 0.0258 | 1091 |
| هادی AAAC-BS 3242 | ||||||
|---|---|---|---|---|---|---|
| کد | مساحت اسمی آلومینیوم | مساحت اسمی مس معادل | مساحت کل | تابیده شدن | قطر کلی | وزن |
| میلی متر مربع | میلی متر مربع | میلی متر مربع | تعداد اهم بر میلی متر | میلی متر | کیلوگرم بر کیلومتر | |
| - | - | 6.45 | 11.7 | 7/1.47 | 4.41 | 32.2 |
| جعبه | - | 9.68 | 18.8 | 7/1.85 | 5.55 | 51.7 |
| بلوط | - | 12.9 | 21.9 | 7/2.08 | 6.24 | 66.1 |
| بادام | 25 | 16.1 | 30.1 | 7/2.34 | 7.02 | 82.9 |
| سدر | 30 | 19.4 | 35.5 | 7/2.54 | 7.62 | 97.8 |
| - | 40 | 22.6 | 42.2 | 7/2.77 | 8.31 | 116.4 |
| کاج | 50 | 25.8 | 47.8 | 7/2.95 | 8.85 | 131.8 |
| فندق | 100 | 32.3 | 59.9 | 7/3.30 | 9.9 | 165 |
| کاج | - | 38.7 | 71.7 | 7/3.61 | 10.83 | 197.7 |
| - | - | 45.2 | 84.1 | 7/3.91 | 11.73 | 231.6 |
| بید | 150 | 48.4 | 89.8 | 7/4.04 | 12.12 | 247.5 |
| - | 175 | 51.6 | 96.5 | 7/4.19 | 12.57 | 266.2 |
| - | 300 | 58.1 | 108.8 | 7/4.45 | 13.35 | 299.8 |
| بلوط | - | 64.5 | 118.9 | 7/4.65 | 13.95 | 327.8 |
| - | - | 80.6 | 118.8 | 19/2.82 | 14.1 | 327.6 |
| توت | - | 96.8 | 151.1 | 19/3.18 | 15.9 | 416.7 |
| خاکستر | - | 113 | 180.7 | 19/3.48 | 17.4 | 498.1 |
| نارون | - | 129 | 211 | 19/3.76 | 18.8 | 582.1 |
| صنوبر | - | 145 | 239 | 37/2.87 | 20.09 | 658.8 |
| - | - | 161 | 270.8 | 37/3.05 | 21.35 | 746.7 |
| چنار | - | 194 | 303 | 37/3.23 | 22.61 | 834.9 |
| اوپاس | - | 226 | 362.1 | 37/3.53 | 24.71 | 998.6 |
| - | - | 258 | 421.8 | 37/3.81 | 26.47 | 1163 |
| سرخدار | - | - | 479.9 | 37/4.06 | 28.42 | 132 |
