جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: AAAC 2/0AWG (رشته: 7/3.50 میلیمتر) رسانای آلومینیومی برهنه آلیاژ آلومینیوم ASTMB399/399M
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 5 تن
قیمت: قابل مذاکره
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-20 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 100 کیلومتر در ماه
مواد: |
آلیاژ آلومینیوم |
اندازه: |
AWG، mm2 یا سفارشی |
کیفیت: |
تست 100 ٪ |
استاندارد:: |
ساخت و ساز مطابق با DIN 48201، BS 215، IEC 60189، ASTM-B231، CSA C49 |
استاندارد: |
IEC 61089 / ASTM B 399/B 399M |
بندر: |
شانگهای یا چینگدائو |
مواد: |
آلیاژ آلومینیوم |
اندازه: |
AWG، mm2 یا سفارشی |
کیفیت: |
تست 100 ٪ |
استاندارد:: |
ساخت و ساز مطابق با DIN 48201، BS 215، IEC 60189، ASTM-B231، CSA C49 |
استاندارد: |
IEC 61089 / ASTM B 399/B 399M |
بندر: |
شانگهای یا چینگدائو |

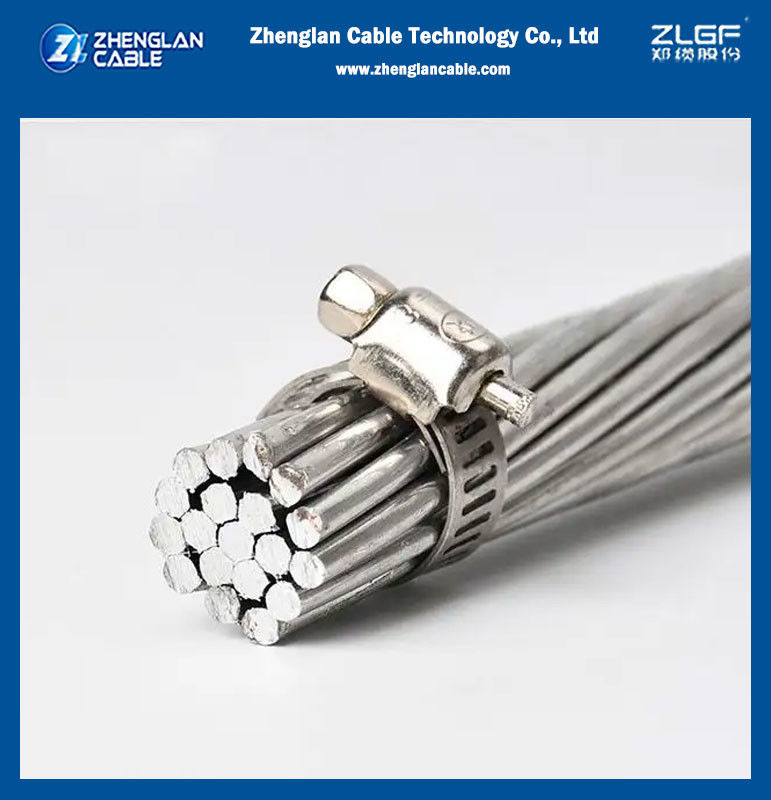

هادی آلیاژ آلومینیوم تمام آلومینیوم لخت AAAC 2/0AWG (تابندگی: 7/3.50 میلی متر) هادی آلومینیوم لخت ASTM B399/399M
کاربرد: AAAC عمدتاً به عنوان کابل انتقال هوایی لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. همچنین برای عبور از روی حوضه ها، رودخانه ها و دره ها که ویژگی های جغرافیایی خاصی وجود دارد، مناسب است.
استاندارد
ASTM B232 هادی های آلومینیومی با تابندگی هم مرکز، فولاد پوشش داده شده تقویت شده (ACSR)
BS 215: قسمت 2 هادی آلومینیومی، فولاد تقویت شده برای انتقال برق هوایی
DIN 48204 هادی های تابیده شده آلومینیومی تقویت شده با فولاد
NFC 34-120 هادی های فولاد-آلومینیوم
GOST 839-1980 هادی های فولاد-آلومینیوم
ساختار
کابل AAAC از سیم های آلیاژ آلومینیوم تشکیل شده است. سیم های آلیاژ آلومینیوم به صورت هم مرکز تابیده شده اند.
این بخش به آلیاژهای آلومینیوم از نوع منیزیم سیلیکون قابل عملیات حرارتی مطابق با استاندارد بین المللی مربوطه می پردازد که خواص الکتریکی و مکانیکی آنها همگی در محدوده مقادیر پیشنهادی استاندارد مربوطه قرار دارند. هادی ها مطابق با سایر مشخصات شناخته شده نیز قابل عرضه می باشند. آلیاژهای مورد اشاره دارای استحکام بالاتر اما رسانایی کمتری نسبت به آلومینیوم خالص هستند. هادی های آلیاژی که سبک تر هستند، گاهی اوقات می توانند به جای ACSR های معمولی تر مورد استفاده قرار گیرند؛ با داشتن بارهای شکست کمتر نسبت به دومی، استفاده از آنها به ویژه زمانی که بارهای یخ و باد کم است، مطلوب می شود.
(*) توجه: مقادیر درجه بندی جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارتی خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد می باشد.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | 2.70 کیلوگرم بر دسی متر |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00360 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.0326 اهم میلی متر مربع بر متر |
| انبساط خطی | 23 x10-6 (درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزه ای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
| نوع | شرح | تعداد سیم |
سطح مقطع (میلی متر مربع) |
| AAC | هادی تمام آلومینیوم | 7~127 | 16~1500 |
| AAAC | هادی آلیاژ تمام آلومینیوم | 7~91 | 17~1300 |
| ACSR |
هادی های آلومینیومی فولاد تقویت شده |
7~103 | 16~1250 |
| AACSR |
هادی های آلیاژ آلومینیوم فولاد تقویت شده |
7~103 | 16~1250 |
| ACAR/AW |
هادی های آلومینیومی آلیاژ آلومینیوم تقویت شده |
7~103 | 16~1250 |
| ACSW/S |
هادی های آلومینیومی سیم/رشته فولادی با روکش آلومینیوم |
7~103 | 16~1250 |
| GSW | سیم فولادی گالوانیزه | 3/2.64~37/4.55 | 16.41~765.99 |
AAAC 2/0AWG (تابندگی: 7/3.50 میلی متر) هادی آلیاژ تمام آلومینیوم لخت هادی آلومینیوم لخت ASTM B399/399M پارامترهای ساخت
| مساحت کل | مساحت معادل مس | تابندگی | قطر کلی هادی وزن |
استحکام نامی | حداکثر مقاومت DC | AWG یا MCM میلی متر مربع |
||
| N | o | N | o | / میلی مترمیلی مترکیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | 6 | 13.28 |
| 9 | 7 | 7 / 1.554 | 7 / 1.961 | 36 | 4.206 | 2.5230 | 4 | 21.14 |
| 7 | 11 | 7 / 1.961 | 5.88 | 58 | 6.698 | 1.5844 | 2 | 33.65 |
| 7 / 3.503 | 18 | 7 / 2.474 | 7.42 | 92 | 10.66 | 0.9955 | 0 | 53.48 |
| 3 | 28 | 7 / 3.119 | 9.36 | 147 | 16.94 | 0.6263 | 2/0 | 67.46 |
| 2 | 35 | 7 / 3.503 | 10.51 | 185 | 20.40 | 0.4965 | 3/0 | 85.0 |
| 1 | 45 | 7 / 3.932 | 11.80 | 233 | 25.70 | 0.3941 | 4/0 | 107.3 |
| 1/0 | 56 | 7 / 4.417 | 13.25 | 294 | 32.44 | 0.3123 | 250 | 126.6 |
| 133 | 66 | 20.60 | 14.57 | 347 | 38.86 | 0.2645 | 300 | 152.1 |
| 159 | 80 | 22.63 | 15.97 | 417 | 46.69 | 0.2202 | 350 | 177.3 |
| 186 | 93 | 24.45 | 17.24 | 486 | 51.94 | 0.1889 | 400 | 202.7 |
| 212 | 106 | 19 / 3.686 | 18.43 | 556 | 59.39 | 0.1652 | 450 | 228.0 |
| 239 | 120 | 19 / 3.909 | 19.55 | 626 | 66.80 | 0.1469 | 500 | 253.3 |
| 265 | 133 | 19 / 4.12 | 20.60 | 695 | 74.20 | 0.1322 | 550 | 278.5 |
| 292 | 146 | 37 / 3.096 | 21.67 | 764 | 83.65 | 0.1203 | 600 | 303.7 |
| 318 | 159 | 37 / 3.233 | 22.63 | 833 | 91.21 | 0.1103 | 650 | 329.2 |
| 345 | 173 | 37 / 3.366 | 23.56 | 903 | 94.38 | 0.1017 | 700 | 354.6 |
| 371 | 186 | 37 / 3.493 | 24.45 | 973 | 101.63 | 0.09448 | 750 | 380.2 |
| 398 | 200 | 37 / 3.617 | 25.32 | 1043 | 108.98 | 0.08811 | 800 | 405.2 |
| 425 | 213 | 37 / 3.734 | 26.14 | 1112 | 116.14 | 0.08268 | 900 | 456.2 |
| 478 | 240 | 37 / 3.962 | 27.73 | 1252 | 130.76 | 0.07343 | 1000 | 506.8 |
| 531 | 266 | 37 / 4.176 | 29.23 | 1390 | 145.27 | 0.06610 | AAAC 2/0AWG (تابندگی: 7/3.50 میلی متر) هادی آلیاژ تمام آلومینیوم لخت هادی آلومینیوم لخت ASTM B399/399M | نمایش محصول |
