جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: هادی آلومینیوم لخت
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-20 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 100 کیلومتر در ماه
مواد: |
آلومینیوم |
اندازه: |
AWG، mm2 یا سفارشی |
کیفیت: |
تست 100% استاندارد IEC |
استاندارد:: |
ساخت و ساز مطابق با DIN 48201، BS 215، IEC 60189، ASTM-B231، CSA C49 |
استاندارد: |
BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6 |
نام تجاری: |
کابل ژنگلان |
بندر: |
شانگهای یا چینگدائو |
مواد: |
آلومینیوم |
اندازه: |
AWG، mm2 یا سفارشی |
کیفیت: |
تست 100% استاندارد IEC |
استاندارد:: |
ساخت و ساز مطابق با DIN 48201، BS 215، IEC 60189، ASTM-B231، CSA C49 |
استاندارد: |
BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6 |
نام تجاری: |
کابل ژنگلان |
بندر: |
شانگهای یا چینگدائو |

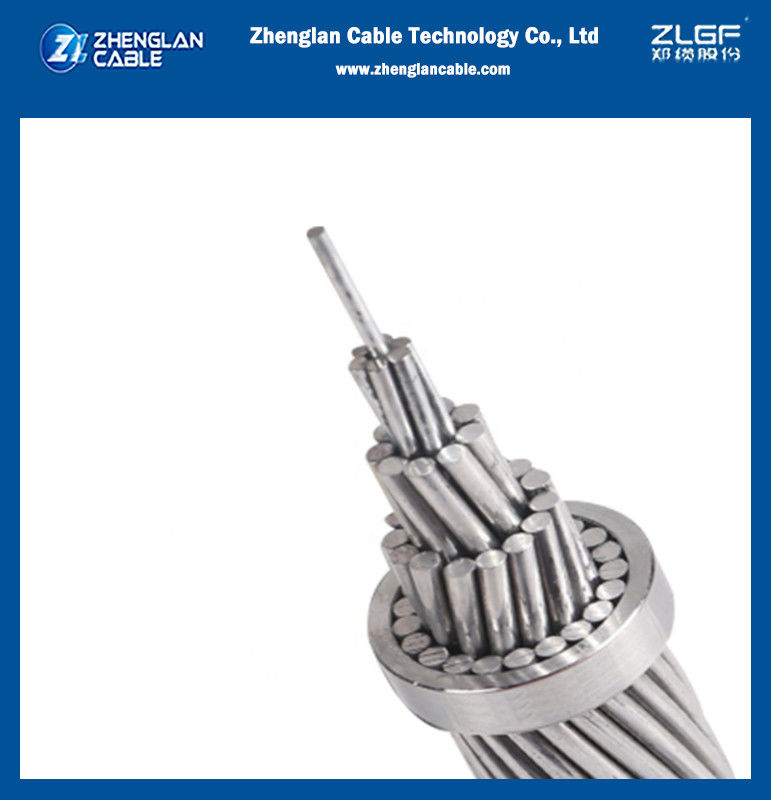

سیم رسانای برهنه (مساحت اسمی 518mm2) ، AAAC مطابق IEC 61089
کاربرد:AAAC عمدتاً به عنوان کابل حمل و نقل بالا و کابل توزیع اولیه و ثانویه استفاده می شود.رودخانه ها و دره هایی که ویژگی های جغرافیایی ویژه ای دارند.
استاندارد
ASTM B232 هادی های آلومینیومی با رشته های مرکب، تقویت شده از فولاد پوشش داده شده (ACSR)
BS 215: بخش دوم: رسانای آلومینیومی، فولاد تقویت شده برای انتقال برق هوایی
DIN 48204 استیل تقویت شده آلومینیوم لوله رسانا
NFC 34-120 Conducteurs از آلومینیوم
GOST 839-1980 راننده های آلومینیوم
ساخت و ساز
کابل AAAC از سیم های آلومینیومی تشکیل شده است. سیم های آلومینیومی به صورت متمرکز در هم بسته شده اند.
این بخش مربوط به آلیاژهای آلومینیومی از نوع منیزیم سیلیکون قابل درمان گرما با استاندارد بین المللی قابل اجرا است.خاصیت های الکتریکی و مکانیکی که همه آنها در محدوده مقادیر پیشنهاد شده توسط استاندارد مربوطه قرار دارندهمچنین می توان رسانا را با تمام مشخصات شناخته شده دیگر نیز عرضه کرد. آلیاژ های ذکر شده دارای قدرت بالاتر اما رسانایی پایین تر از آلومینیوم خالص هستند.مدارهای آلیاژ گاهی اوقات می توانند به جای ACSR معمولی استفاده شوند.■ با داشتن بار شکستن کمتر از آخرین، استفاده از آنها به ویژه در صورت کم بودن بار یخ و باد مطلوب می شود.
(*) توجه: مقادیر جریان مشخص شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
خواص الکتریکی
| تراکم: 20 درجه سانتیگراد | 2.70 kg/dm |
| ضریب دمایی @20°C | 0.00360 (°C) |
| مقاومت @20°C | 0.0326 اوم mm2/m |
| گسترش خطی | 23 × 10-6(°C) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
| نوع | توضیحات | تعداد سیم |
مساحت بخش (mm2) |
| AAC | تمام هادی آلومینیومی | 7~127 | 16 تا 1500 |
| AAAC | تمام آلومینیوم آلیاژ رسانا | ۷ تا ۹۱ | 17~1300 |
| ACSR |
لوله های آلومینیومی فولاد تقویت شده |
7~103 | 16 تا 1250 |
| AACSR |
لوله های آلومینیومی فولاد تقویت شده |
7~103 | 16 تا 1250 |
| ACAR/AW |
لوله های آلومینیومی آلیاژ آلومینیوم تقویت شده |
7~103 | 16 تا 1250 |
| ACSW/S |
لوله های آلومینیومی سیم فولادی پوشانده شده با آلومینیوم |
7~103 | 16 تا 1250 |
| زخم گلوله | سیم فولادی گالوانیزه | 3/2.64 تا 37/455 | 16.41 تا 76599 |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | سنگ شکن | قطر کل | وزن | قدرت نامی | مقاومت الکتریکی | رتبه بندی فعلی* |
| mm2 | نه، نهxmm | mm | در کیلوگرم | KN | Ω/Km | A | |
| 16 | 18.4 | 7/183 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/229 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/289 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/363 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/439 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | ۳۷/۳53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | ۳۷/۳98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/422 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/445 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | ۶۱/۳67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | ۶۱/۳89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | ۶۱/۴13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | ۶۱/۴38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
| 900* | 1036 | ۹۱/۳81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
| 1000* | 1151 | 91/401 | 44.11 | 3179 | 339.53 | 0.0289 | 1051 |
| 1120* | 1289 | 91/425 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
| 1250* | 1439 | 91/449 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |
