جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: سیم هادی برهنه بالای سر (مساحت اسمی: 16-1120 میلی متر مربع)، هادی AAAC مطابق با IEC 61089
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: 0.1-100USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 15-30 تن در روز
مواد: |
هادی از آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
خیر |
هسته: |
معمولی یا سفارشی |
علامت کابل: |
هیچ کدام |
کشور اصلی: |
چین |
مساحت اسمی: |
16-1120 |
گواهی: |
ISO, CCC, CE |
بسته: |
درام چوبی / درام فولادی چوبی / رول |
رنگ: |
نقره ای |
مواد: |
هادی از آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
خیر |
هسته: |
معمولی یا سفارشی |
علامت کابل: |
هیچ کدام |
کشور اصلی: |
چین |
مساحت اسمی: |
16-1120 |
گواهی: |
ISO, CCC, CE |
بسته: |
درام چوبی / درام فولادی چوبی / رول |
رنگ: |
نقره ای |

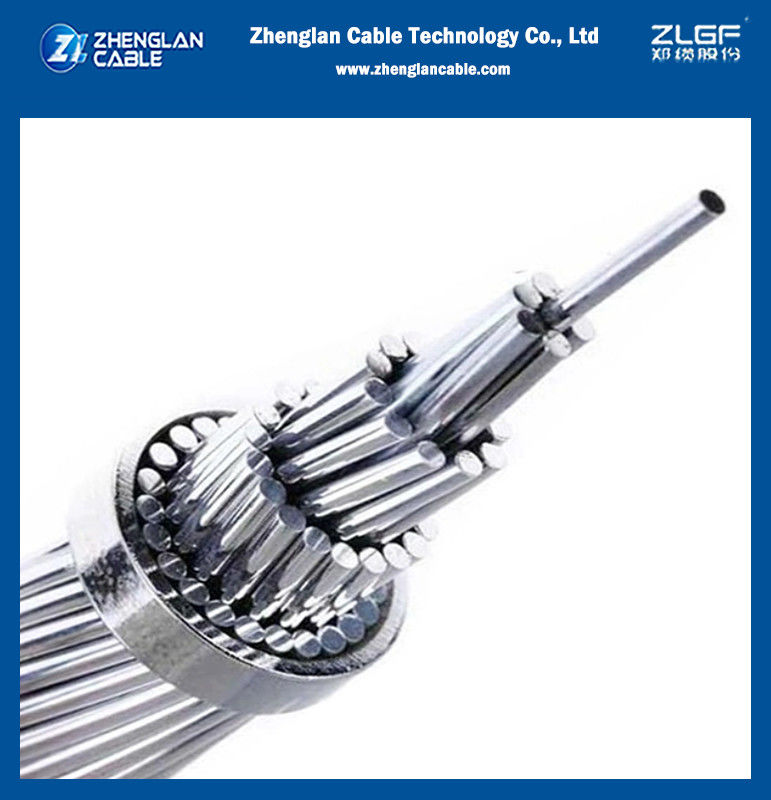

سیم هادی برهنه سقفی تمام آلیاژ آلومینیوم AAAC 350 mcm 400 mcm مطابق با ASTM B399
کاربرد:
AAAC عمدتا به عنوان کابل انتقال سربار لخت و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. همچنین برای تخمگذار در حوضه ها، رودخانه ها و دره هایی که ویژگی های جغرافیایی خاصی وجود دارد، مناسب است.
سیم هادی برهنه استاندارد
طراحی پایه با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
ساخت سیم هادی برهنه
کابل AAAC از سیم های آلیاژ آلومینیوم تشکیل شده است. سیم های آلیاژ آلومینیوم به صورت هم مرکز رشته هستند.
این بخش به آلیاژهای آلومینیوم نوع سیلیسیم منیزیم قابل عملیات حرارتی مطابق با استاندارد بینالمللی مربوطه میپردازد که خواص الکتریکی و مکانیکی آنها همگی در مقادیر پیشنهاد شده توسط استاندارد مربوطه قرار دارند. هادی هایی با تمام مشخصات شناخته شده دیگر نیز می توانند عرضه شوند. آلیاژهای ذکر شده دارای استحکام بالاتر اما رسانایی کمتری نسبت به آلومینیوم خالص هستند. هادی های آلیاژی به دلیل سبک تر بودن، گاهی اوقات می توانند به جای ACSR معمولی تر، به عنوان مزیت استفاده شوند. با داشتن بارهای شکست کمتر نسبت به گذشته، استفاده از آنها به ویژه زمانی مطلوب می شود که بارهای یخ و باد کم باشد.
(*) توجه: مقادیر درجه بندی جریان ذکر شده در جدول فوق بر اساس سرعت باد 0.6 متر بر ثانیه، تابش گرمای خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد است.
سیم هادی برهنه ویژگی های الکتریکی
| چگالی @ 20 درجه سانتیگراد | 2.70 کیلوگرم بر دسی متر |
| ضریب دما @20 درجه سانتیگراد | 0.00360 (°C) |
| مقاومت 20 درجه سانتی گراد | 0.0326 اهم mm2/m |
| انبساط خطی |
23x10-6(درجه سانتیگراد) |
شرایط خدمات
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80-130 کیلوگرم بر متر |
| شتاب لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکرونیک | 10-18 |
| رطوبت نسبی | 5 - 100٪ |
پارامترهای ساخت و ساز
| نام کد | منطقه | شماره و قطر | قطر کلی | وزن | بار شکست اسمی | حداکثر مقاومت DC در 20 | |
| اسمی | واقعی | ||||||
| MCM | mm2 | میلی متر | میلی متر | کیلوگرم بر کیلومتر | kN | اهم/کیلومتر | |
| AKRON | 30.58 | 15.5 | 7/1.68 | 5.04 | 42.58 | 4.92 | 2.159 |
| آلتون | 48.69 | 24.7 | 7/2.12 | 6.36 | 67.8 | 7.83 | 1.356 |
| AMES | 77.47 | 39.2 | 7/2.67 | 8.01 | 107.5 | 12.4 | 0.8547 |
| آزوسا | 123.3 | 62.4 | 7/3.37 | 10.11 | 171.3 | 18.9 | 0.5365 |
| ANAHEIM | 155.4 | 78.6 | 7/3.78 | 11.34 | 215.6 | 23.8 | 0.4264 |
| AMHERST | 195.7 | 99.3 | 7/4.25 | 12.75 | 272.5 | 30 | 0.3373 |
| اتحاد | 246.9 | 125 | 7/4.77 | 14.31 | 343.2 | 37.8 | 0.2678 |
| BUTTE | 312.8 | 159 | 19/3.26 | 16.3 | 435.1 | 46.5 | 0.2112 |
| کانتون | 394.5 | 200 | 19/3.66 | 18.3 | 548.5 | 58.6 | 0.1676 |
| قاهره | 465.4 | 236 | 19/3.98 | 19.9 | 648.6 | 69.2 | 0.1417 |
| دارین | 559.5 | 284 | 19/4.36 | 21.8 | 778.3 | 83.1 | 0.1181 |
| ELGIN | 652.4 | 331 | 19/4.71 | 23.55 | 908.3 | 97 | 0.1012 |
| چخماق | 740.8 | 375 | 37/3.59 | 25.13 | 1028 | 107 | 0.08944 |
| گریلی | 927.2 | 470 | 37/4.02 | 28.14 | 1289 | 135 | 0.07133 |
| / | 1077.4 | 547 | 61/3.38 | 30.42 | 1502 | 156 | 0.0612 |
| / | 1165.1 | 590 | 61/3.51 | 31.59 | 1620 | 167 | 0.05675 |
| / | 1259.6 | 638 | 61/3.65 | 32.85 | 1751 | 181 | 0.05248 |
| / | 1348.8 | 685 | 61/3.78 | 34.02 | 1878 | 194 | 0.04893 |
| / | 1439.2 | 729 | 61/3.90 | 35.1 | 1999 | 207 | 0.04597 |
