جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

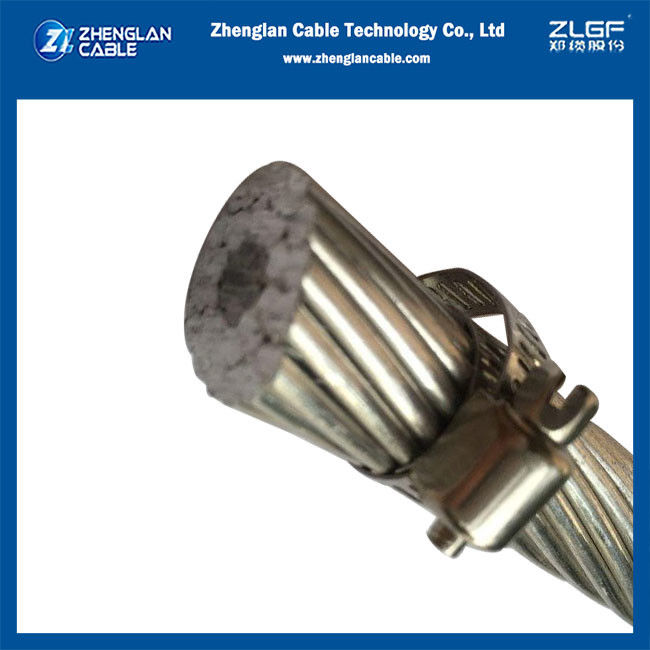

شماره مدل: ACSR 2AWG (Al7/2.47mm؛ St1/3.30mm) هادی آلومینیومی لخت با فولاد تقویت شده ASTM232/232M
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1 تن
قیمت: 0.1-100USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 7-15 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 15-30 تن در روز
مواد: |
AL&STEEL |
رنگ غلاف بیرون: |
هیچ کدام |
طول قرقره کابل: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
کشور اصلی: |
هنان، چین |
مساحت کل: |
13.3 ~ 903.2 |
مواد: |
AL&STEEL |
رنگ غلاف بیرون: |
هیچ کدام |
طول قرقره کابل: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
کشور اصلی: |
هنان، چین |
مساحت کل: |
13.3 ~ 903.2 |
ACSR 2AWG ((Al7/2.47mm; St1/3.30mm) هادی آلومینیوم برهنه با فولاد تقویت شده ASTM232/232M
استفاده از کابل های الکتریکی بدون هادی
هادی های ACSR به طور گسترده ای برای انتقال قدرت الکتریکی در مسافت های طولانی استفاده می شوند، زیرا برای خطوط هوایی طولانی ایده آل هستند.آنها همچنین به عنوان یک پیام رسان برای حمایت از کابل های الکتریکی بالا استفاده می شود.
استاندارد کابل های برقی هارد کنترلر
طراحی پایه با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
يادداشت:مقادیر جریان نامی ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
ساخت کابل های الکتریکی با هادی برهنه
هادی های ACSR از چندین سیم آلومینیوم و فولاد گالوانیزه تشکیل شده اند که در لایه های متمرکز قرار گرفته اند. سیم یا سیم هایی که هسته را تشکیل می دهند،از فولاد گالوانیزه ساخته شده اند و لایه یا لایه های بیرونی، از آلومینیوم هستند. هسته فولاد گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیم های فولاد و آلومینیوم می تواند یکسان یا متفاوت باشد.
با تغییر نسبت های نسبی آلومینیوم و فولاد، می توان به ویژگی های مورد نیاز برای هر کاربرد خاص رسید.و ظرفیت حمل جریان بالاتر با افزایش محتوای آلومینیوم.
خواص الکتریکی
| تراکم: 20 درجه سانتیگراد | آلومینیوم: 2.703 kg/dm |
| فولاد گالوانیزه: 7.80 kg/dm | |
| ضریب دمایی @20°C | آلومینیوم: 0.00403 (°C) |
| مقاومت @20°C | آلومینیوم: نباید بیش از 0 باشد.028264 |
|
گسترش خطی
|
آلومینیوم: 23 × 10 (در درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 × 10 (1/C) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
داده های فنی
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |
ACSR 2AWG ((Al7/2.47mm؛ St1/3.30mm) هادی آلومینیوم برهنه با فولاد تقویت شده ASTM232/232M PARAMETERS CONSTRUCTION
| استاندارد آمریكا ASTM B232-B232 M1999 | ||||||||
| کلمه کد | سنگ شکن | سنگ شکن | قطر کلی اسمی | ماسا | قدرت نامی | |||
| سیم های آلومینیومی | سیم های فولادی | |||||||
| شماره | قطر | شماره | قطر | |||||
| mm | mm | mm | در کیلوگرم | kN | ||||
| کلاغ | یَهُوَه، ۱/۶ | 6 | 3.37 | 1 | 3.37 | 10.11 | 216.08 | 19.48 |
| منورکا | 12/7 | 12 | 2.44 | 7 | 2.44 | 12.22 | 411.18 | 50.26 |
| کویل | یَهُوَه، ۱/۶ | 6 | 3.78 | 1 | 3.78 | 11.35 | 272.04 | 23.58 |
| لِگورِن | 12/7 | 12 | 2.69 | 7 | 2.69 | 13.46 | 499.28 | 60.5 |
| گینه | 12/7 | 12 | 2.92 | 1 | 2.92 | 14.63 | 589.76 | 71.17 |
| کبوتر | یَهُوَه، ۱/۶ | 6 | 4.25 | 1 | 4.25 | 12.75 | 343.02 | 29.45 |
| دوترل | 12/7 | 12 | 3.08 | 7 | 3.08 | 15.42 | 656.13 | 76.95 |
| خوابیدن | 12/7 | 12 | 3.2 | 7 | 3.2 | 16.03 | 707.92 | 83.18 |
| برما | 16/19 | 16 | 2.86 | 19 | 2.48 | 18.14 | 1003.91 | 126.33 |
| کوچین | 12/7 | 12 | 3.37 | 7 | 3.37 | 16.87 | 783.96 | 92.08 |
| پنگوئن | یَهُوَه، ۱/۶ | 6 | 4.77 | 1 | 4.77 | 14.3 | 432.76 | 37.14 |
| پارتیج | 26/7 | 26 | 2.57 | 7 | 2 | 16.31 | 546.01 | 50.26 |
| پرنده ی شمع | ۱. ۱. ۱. | 18 | 3.09 | 1 | 3.09 | 15.47 | 430.23 | 30.69 |
| شترمرغ | 26/7 | 26 | 2.73 | 7 | 2.12 | 17.27 | 613.42 | 56.49 |
| آریول | 30/7 | 30 | 2.69 | 1 | 2.69 | 18.82 | 783.37 | 76.95 |
| لينت | 26/7 | 26 | 2.89 | 7 | 2.25 | 18.29 | 687.53 | 62.72 |
| "ویجون" | ۱. ۱. ۱. | 18 | 3.47 | 1 | 3.47 | 17.37 | 542.88 | 38.7 |
| قند | 30/7 | 30 | 2.92 | 7 | 2.92 | 20.47 | 925.34 | 90.3 |
| آب نبات | 26/7 | 26 | 3.14 | 7 | 2.44 | 19.89 | 812.54 | 72.51 |
