جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: ACSR
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 10 روز
شرایط پرداخت: T/T، L/C، Western Union
مواد: |
فولاد هادی آلومینیوم تقویت شده |
غلاف: |
هیچ کدام |
هسته: |
7 تا 103 |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
10 تا 1500 |
نمونه: |
رایگان |
مشخصات: |
IEC، BS، DIN، ASTM و غیره |
گواهی: |
ISO, CCC, CE, RoHS, UL, VDE |
مواد: |
فولاد هادی آلومینیوم تقویت شده |
غلاف: |
هیچ کدام |
هسته: |
7 تا 103 |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
10 تا 1500 |
نمونه: |
رایگان |
مشخصات: |
IEC، BS، DIN، ASTM و غیره |
گواهی: |
ISO, CCC, CE, RoHS, UL, VDE |

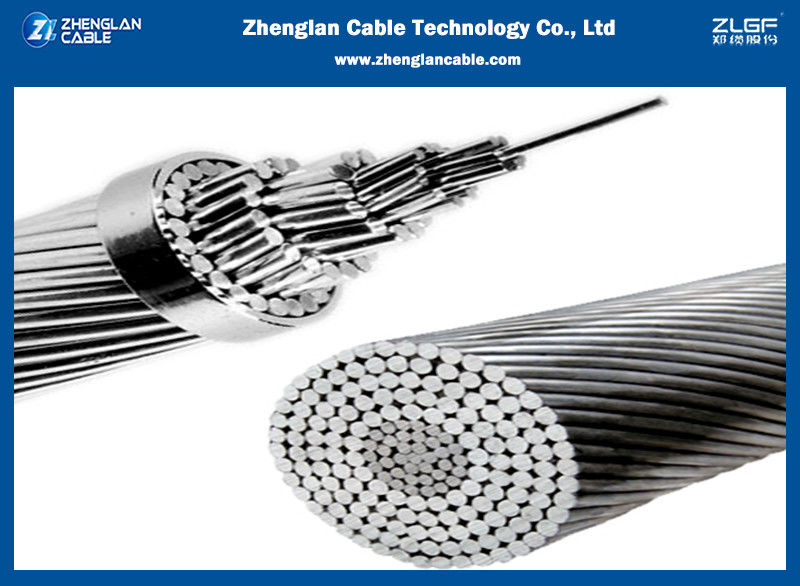

نمونه های رایگانهادی ACSR آلومینیوم بره خط انتقال برق هوایی
کاربرد
به طور گسترده در خطوط انتقال برق با سطوح ولتاژ مختلف استفاده می شوداز آنجایی که آنها برای دهانه های طولانی خطوط هوایی ایده آل هستند.و همچنین برای عبور از رودخانه ها، دره ها و مکان هایی با ویژگی های جغرافیایی خاص مناسب هستند.
استاندارد
طراحی پایه مطابق با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
ساختار
هادی های ACSR از چندین سیم آلومینیوم و فولاد گالوانیزه تشکیل شده اند که در لایه های هم مرکز تابیده شده اند. سیم یا سیم هایی که هسته را تشکیل می دهند، از فولاد گالوانیزه و لایه یا لایه های خارجی، از آلومینیوم ساخته شده اند.هسته فولادی ممکن است از یک رشته منفرد یا یک کابل تابیده شده هم مرکز 7، 19، 37 یا بیشتر سیم تشکیل شده باشد. ترکیبات متعددی از رشته ها و لایه های آلومینیوم و فولاد امکان پذیر است.
داده های فنی
| تعداد سیم ها | مدول الاستیسیته | ضریب انبساط خطی | |||
| AL | فولاد | کیلوگرم بر میلی متر مربع | پوند بر اینچ مربع | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | تابیدن | قطر کلی | وزن | بار شکست | مقاومت الکتریکی در دمای 20 درجه سانتیگراد | رتبه بندی جریان* | |||
| AL | فولاد | کل | AL | فولاد | ||||||
| میلی متر مربع | میلی متر مربع | میلی متر مربع | شمارهxمیلی متر | شمارهxمیلی متر | میلی متر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | آمپر | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
استاندارد ASTM B232:
| نام کد | اندازه | تعداد/قطر سیم های تابیده شده | قطر تقریبی کلی | وزن تقریبی | نام کد | |
| AWG یا MGM | آلومینیوم | فولاد | ||||
| شماره/میلی متر | شماره/میلی متر | میلی متر | کیلوگرم بر کیلومتر | |||
| سوانیت | 4 | 7/1.96 | 1/2.61 | 6.53 | 93 | تِرن |
| گنجشک | 2 | 6/2.67 | 1/2.67 | 8.01 | 129 | کندور |
| سِپارات | 2 | 7/2.47 | 1/3.30 | 8.24 | 148 | فاخته |
| رابین | 1 | 6/3.00 | 1/3.00 | 9 | 163 | دریک |
| کلاغ | 1/0 | 6/3.37 | 1/3.37 | 10.11 | 206 | کوت |
| بلدرچین | 2/0 | 6/3.78 | 1/3.78 | 11.34 | 259 | مالارد |
| کبوتر | 3/0 | 6/4.25 | 1/4.25 | 12.75 | 327 | رادی |
| پنگوئن | 4/0 | 6/4.77 | 1/4.77 | 14.31 | 412 | قناری |
| شمعی | 266.8 | 18/3.09 | 1/3.09 | 15.45 | 422 | ریل |
