جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: هادی برهنه ACSR
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 10 روز
شرایط پرداخت: T/T، L/C، Western Union
مواد: |
آلومینیوم و فولاد |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
سفارشی شده |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
18.7 تا 1211 |
بسته: |
درام چوبی یا درام چوبی و فولادی |
کد HS: |
7614100000 |
مواد: |
آلومینیوم و فولاد |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
سفارشی شده |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
18.7 تا 1211 |
بسته: |
درام چوبی یا درام چوبی و فولادی |
کد HS: |
7614100000 |

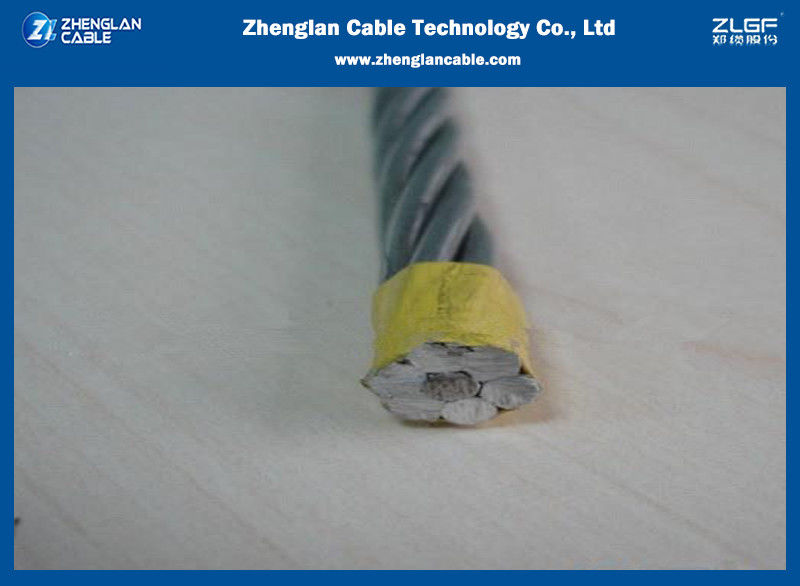

تولید کننده چین TURKEY/SPARROWکابل انتقال ASTM B232-1992 ACSR خطوط برق بالا
درخواست
هادی های ACSR به طور گسترده ای برای انتقال انرژی الکتریکی در مسافت های طولانی استفاده می شوند.وزن کم و رسانایی بالا آلومینیوم با قدرت هسته های فولادی باعث می شود که تنش های بالاتر، کم تر و طول طولانی تر از هر جایگزین دیگر باشد.
استاندارد
طراحی پایه با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
ساخت و ساز
هادی های ACSR از چندین سیم آلومینیوم و فولاد گالوانیزه تشکیل شده اند که در لایه های متمرکز قرار گرفته اند.سیم های آلومینیوم 1350 و هسته های فولادی به صورت متمرکز و به صورت حلقه ای در اطراف یک سیم مرکزی پیچیده شده اند.
با تغییر نسبت های نسبی آلومینیوم و فولاد، می توان به ویژگی های مورد نیاز برای هر کاربرد خاص رسید.و ظرفیت حمل جریان بالاتر با افزایش محتوای آلومینیوم.
داده های فنی
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |
مشخصات:
| نام کد | اندازه | شماره / دیالوگ سیم های متصل | تقريباً، "ديا". | تقريبا وزن | نام کد | اندازه | شماره / دیالوگ سیم های متصل | تقريباً، "ديا". | تقريبا وزن | ||
| AWG یا MCM | آلومینیوم | فولاد | AWG یا MCM | آلومینیوم | فولاد | ||||||
| نه | نه | mm | در کیلوگرم | نه | نه | mm | در کیلوگرم | ||||
| ترکیه | 6 | 6/168 | يک و يک68 | 5.04 | 54 | استارلینگ | 715.5 | 26/421 | 7/328 | 26.68 | 1466 |
| سوان | 4 | 6/212 | نصف12 | 6.36 | 85 | پرنده قرمز | 715.5 | 30/3.92 | 19/2.35 | 27.43 | 1653 |
| سوانات | 4 | 7/196 | نصف61 | 6.53 | 100 | شتر | 795 | 45/3.38 | 7/225 | 27.03 | 1333 |
| گنجشک | 2 | 6/267 | نصف67 | 8.01 | 136 | کوندور | 795 | 54/3.08 | 7/308 | 27.72 | 1524 |
| اسپرات | 2 | 7/247 | یک سوم30 | 8.24 | 159 | کوک | 795 | 24 ساعته62 | 7/308 | 27.74 | 1524 |
