جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan cable
گواهی: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: کابل مسی زرهی 1kv 3.5C SWA کابل برق 3×50 متر مربع VDE0276، IEC60502-1
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 500 متر
قیمت: 0.3USD-2USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 5-10 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 10000 متر در روز
مواد: |
CU |
عایق: |
پی وی سی |
غلاف: |
پی وی سی |
هسته: |
4 هسته |
رنگ غلاف بیرون: |
مشکی |
زره: |
زره سیم فولادی |
ولتاژ: |
0.6/1kV |
استاندارد: |
IEC60502-1، VDE0276 |
مواد: |
CU |
عایق: |
پی وی سی |
غلاف: |
پی وی سی |
هسته: |
4 هسته |
رنگ غلاف بیرون: |
مشکی |
زره: |
زره سیم فولادی |
ولتاژ: |
0.6/1kV |
استاندارد: |
IEC60502-1، VDE0276 |

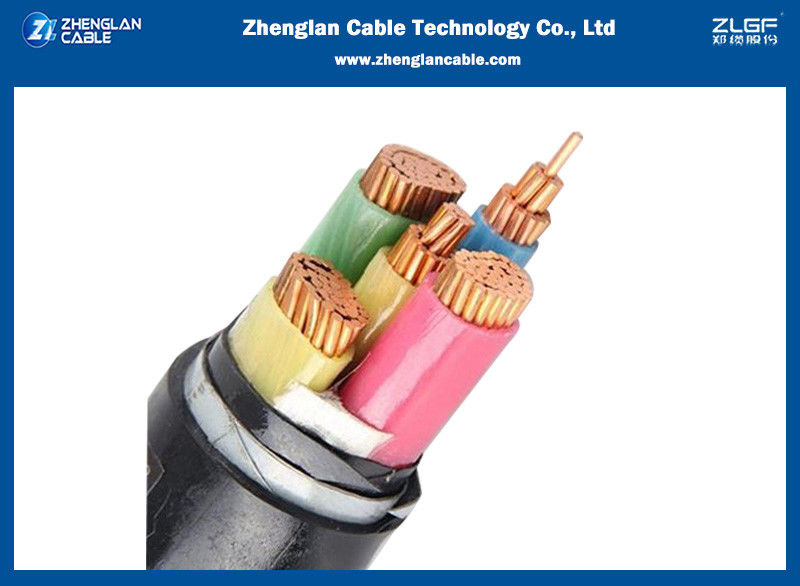

1kv 3.5C SWA کابل مس زره دار 3x50sqmm کابل برق VDE0276، IEC60502-1
کاربرد:
1kv NYY کابل آلومینیومی چهار هسته ای بدون زره 4x35sqmm مطابق با VDE0276، IEC60502-1 برای تامین برق در سیستم نصب ولتاژ پایین استفاده می شود. آنها برای نصب در محیط داخلی و خارجی، در کانال های کابل، در ایستگاه های برق و سوئیچینگ مناسب هستند،توزیع انرژی محلی، کارخانه های صنعتی، جایی که وجود دارد حرکت های زیادی دارند.
ساخت و ساز:
هادی: هادی مس یا آلومینیوم، دایره ای یا شکل دار، کلاس 2 به IEC 60228، BS EN 60228. برای اندازه های کوچکتر، یک هادی دایره ای جامد، کلاس 1 مطابق با IEC 60228،BS EN 60228 نیز می تواند بر اساس درخواست ارائه شود.
عایق بندی:مواد عایق بندی PVC و ضخامت آنها باید مطابق با IEC 60502-1 و BS 6346 باشد. مواد PVC باید طبق IEC 60502-1 نوع A یا طبق BS EN 50363 نوع TI1 باشند.مواد عایق بندی PVC مطابق با SASO 1694 که برای کار مستمر در درجه 85 درجه سانتیگراد طراحی شده اند نیز بر اساس درخواست ویژه در دسترس هستند..
کد رنگ کد رنگ (1):1 هسته: قرمز یا سیاه2 هسته: قرمز، سیاه3 هسته: قرمز، زرد، آبی4 هسته: قرمز، زرد، آبی، سیاه5 هسته: قرمز، زرد، آبی، سیاه، سبزبالا 5 هسته: هسته سیاه با اعداد سفید
مجموعه / پوشش داخلی: دو، سه یا چهار رسانای عایق بندی شده با پرکننده های غیر هیگروسکوپی قرار داده شده و مجموعه با یک لایه پی وی سی اکسترود شده پوشش داده شده است.در مورد کابل های بدون زره، این لایه ممکن است حذف شود
زره: سیم های آلومینیوم/فولاد گالوانیزه که به صورت چرخشی بر روی بستر طبق IEC 60502 یا طبق BS 5467 و BS 6346 قرار می گیرند. کابل های تک هسته ای باید از زره سیم آلومینیوم باشند.نوارهای آلومینیوم/فولاد که به صورت چرخشی بر روی بستر کابل های چند هسته ای طبق IEC 60502 اعمال می شوند.
پوشش بیرونی: پوشش بیرونی باید از PVC مدل ST2 طبق IEC 60502-1 یا نوع 9 به عنوان BS 6346/5467 باشد. نوع خاصی از مواد پوشش PVC مانند PVC ضد آتش، PVC ضد موریانه،PVC ضد جوندگان، PVC مقاوم در برابر نور خورشید، PVC مقاوم در برابر روغن بر اساس درخواست ویژه در دسترس هستند. همچنین مواد پوشش ویژه مانند LLDPE، MDPE، HDPE، LSF، CPE بر اساس درخواست در دسترس هستند.
عملکرد آتش از پوشش کابل: کابل ها می توانند با پوشش خارجی PVC خاص ضد شعله تامین شوند تا با الزامات آزمایش شعله IEC 60332-3-22، IEC 60332-3-23 و IEC 60332-3-24 مطابقت داشته باشند.,همچنین می تواند کابل ها را با مواد بدون هالوجن کم دود (LSHF) مطابق با IEC 60502-1، BS 7211، BS 6724 یا سایر استانداردهای معادل تامین کند.
1kv 3.5C SWA کابل مس زره دار 3x50sqmm کابل برق VDE0276، IEC60502-1داده های فنی
|
رانندهابعاد(ملم)2) |
انسولاسیونضخامت(ملی متر) |
کابل سیم زره ای | |||||||||||||||||||||||
| پوشش تخت خواب PVCضخامت | سیم زره دار قطر بیرونی |
ضخامت پوشش |
قطر بیرونی(تقریباً) | وزن کابل(تقریباً)(کیلوگرم/ کیلومتر) | وزن کابل(تقریباً)(کیلوگرم/ کیلومتر) | ||||||||||||||||||||
| mm | mm | mm | mm | هسته مس | هسته آلومینیومی | ||||||||||||||||||||
| 2C | 3C | 4C | 5C | 2C | 3C | 4C | 5C | 2C | 3C | 4C | 5C | 2C | 3C | 4C | 5C | 2C | 3C | 4C | 5C | 2C | 3C | 4C | 5C | ||
| 1.5 | 0.8 | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 | 0.8 | 0.8 | 1.8 | 1.8 | 1.8 | 1.8 | 14.6 | 15.0 | 15.8 | 16.6 | 351 | 390 | 449 | 477 | 332 | 362 | 412 | 431 |
| 2.5 | 0.8 | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 | 0.8 | 0.8 | 1.8 | 1.8 | 1.8 | 1.8 | 15.4 | 15.9 | 16.8 | 17.7 | 396 | 447 | 523 | 562 | 365 | 400 | 461 | 484 |
| 4 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 1.25 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 1.8 | 17.1 | 18.7 | 19.8 | 21.0 | 492 | 681 | 785 | 887 | 442 | 607 | 685 | 762 |
| 6 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 1.8 | 19.0 | 19.8 | 21.0 | 22.4 | 698 | 788 | 915 | 1041 | 623 | 677 | 766 | 854 |
| 10 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.6 | 1.8 | 1.8 | 1.8 | 1.8 | 21.3 | 22.2 | 23.7 | 26.1 | 874 | 1012 | 1197 | 1519 | 748 | 823 | 945 | 1204 |
| 16 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 1.8 | 23.5 | 24.6 | 27.1 | 29.1 | 1091 | 1309 | 1701 | 1976 | 890 | 1007 | 1298 | 1473 |
| 25 | 1.2 | 1.0 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 1.9 | 27.0 | 28.3 | 30.5 | 33.1 | 1555 | 1856 | 2223 | 2639 | 1240 | 1384 | 1594 | 1852 |
| 35 | 1.2 | 1.0 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 2.0 | 1.8 | 1.8 | 1.9 | 2.0 | 29.4 | 30.9 | 33.6 | 37.3 | 1850 | 2279 | 2747 | 3531 | 1409 | 1619 | 1866 | 2430 |
| 50 | 1.4 | 1.0 | 1.0 | 1.2 | 1.2 | 1.6 | 1.6 | 2.0 | 2.0 | 1.9 | 2.0 | 2.1 | 2.2 | 32.8 | 34.7 | 39.0 | 42.4 | 2275 | 2872 | 3846 | 4624 | 1646 | 1928 | 2588 | 3051 |
| 70 | 1.4 | 1.0 | 1.2 | 1.2 | 1.2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.1 | 2.2 | 2.3 | 37.0 | 34.4 | 38.7 | 45.1 | 3073 | 3681 | 4632 | 5702 | 2190 | 2357 | 2867 | 3495 |
| 95 | 1.6 | 1.2 | 1.2 | 1.2 | 1.4 | 2.0 | 2.0 | 2.5 | 2.5 | 2.2 | 2.2 | 2.4 | 2.6 | 42.0 | 38.6 | 45.4 | 52.2 | 3866 | 4656 | 6456 | 7940 | 2668 | 2859 | 4060 | 4945 |
| 120 | 1.6 | 1.2 | 1.2 | 1.4 | 1.4 | 2.0 | 2.0 | 2.5 | 2.5 | 2.3 | 2.3 | 2.6 | 2.7 | 45.0 | 41.5 | 48.4 | 56.1 | 4519 | 5543 | 7653 | 9415 | 3006 | 3273 | 4627 | 5632 |
| 150 | 1.8 | 1.2 | 1.4 | 1.4 | 1.6 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.6 | 2.7 | 2.9 | 50.6 | 47.3 | 52.3 | 62.0 | 5919 | 7257 | 9126 | 11427 | 4027 | 4420 | 5343 | 6698 |
| 185 | 2.0 | 1.4 | 1.4 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 2.5 | 2.6 | 2.7 | 2.9 | 3.1 | 55.4 | 51.5 | 57.8 | 70.3 | 7028 | 8630 | 10993 | 13819 | 4695 | 5131 | 6327 | 7987 |
| 240 | 2.2 | 1.4 | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 3.15 | 2.8 | 2.9 | 3.1 | 3.4 | 61.0 | 59.3 | 65.3 | 77.0 | 8521 | 10856 | 13726 | 17857 | 5495 | 6316 | 7673 | 10291 |
| 300 | 2.4 | 1.6 | 1.6 | 1.6 | 1.8 | 2.5 | 2.5 | 2.5 | 3.15 | 3.0 | 3.1 | 3.3 | 3.6 | 67.0 | 62.4 | 71.9 | 82.9 | 10178 | 12930 | 16619 | 21385 | 6392 | 7250 | 9045 | 11918 |
| 400 | 2.6 | 1.6 | 1.8 | 3.15 | 3.15 | 3.4 | 3.7 | 70.9 | 82.7 | 97.8 | 17174 | 22239 | 9601 | 12141 | |||||||||||
| 500 | 2.8 | 1.8 | 3.15 | 3.6 | 88.3 | 21557 | 12090 | ||||||||||||||||||
|
ابعاد هادی(ملم)2) |
عایق بندیضخامت(ملی متر) |
کابل سیم زره ای | |||||||||||||||||||
| پوشش تخت خواب PVCضخامت | سیم زره دار قطر بیرونی |
ضخامت پوشش |
قطر بیرونی (تقریباً) | وزن کابل(تقریباً)(کیلوگرم/ کیلومتر) | وزن کابل(تقریباً)(کیلوگرم/ کیلومتر) | ||||||||||||||||
| mm | mm | mm | mm | هسته مس | هسته آلومینیومی | ||||||||||||||||
| فازخط | صفرخط | فازخط | صفرخط | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C |
| 2.5 | 1.5 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 | 0.8 | 1.8 | 1.8 | 1.8 | 16.5 | 17.3 | 17.5 | 504 | 557 | 567 | ️ | ️ | ️ |
| 4 | 2.5 | 1.0 | 0.8 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 19.3 | 20.0 | 20.5 | 749 | 809 | 847 | 658 | 704 | 732 |
| 6 | 4.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 20.7 | 21.8 | 22.1 | 880 | 985 | 1002 | 743 | 823 | 827 |
| 10 | 6.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 23.1 | 24.9 | 25.5 | 1130 | 1375 | 1438 | 904 | 1112 | 1149 |
| 16 | 10.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 26.5 | 27.9 | 28.5 | 1605 | 1780 | 1872 | 1240 | 1352 | 1406 |
| 25 | 16.0 | 1.2 | 1.0 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.9 | 29.7 | 31.4 | 32.3 | 2090 | 2333 | 2471 | 1517 | 1660 | 1741 |
| 35 | 16.0 | 1.2 | 1.0 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 1.9 | 1.9 | 2.0 | 32.1 | 33.5 | 35.1 | 2472 | 2698 | 2975 | 1717 | 1849 | 2000 |
| 50 | 25.0 | 1.4 | 1.2 | 1.0 | 1.2 | 1.2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.1 | 2.1 | 36.8 | 39.2 | 40.7 | 3434 | 3878 | 4205 | 2333 | 2620 | 2790 |
| 70 | 35.0 | 1.4 | 1.2 | 1.2 | 1.2 | 1.2 | 2.0 | 2.0 | 2.0 | 2.1 | 2.2 | 2.3 | 38.2 | 42.1 | 43.0 | 4235 | 4806 | 5248 | 2690 | 3041 | 3262 |
| 95 | 50.0 | 1.6 | 1.4 | 1.2 | 1.2 | 1.4 | 2.0 | 2.5 | 2.5 | 2.3 | 2.5 | 2.5 | 42.9 | 49.2 | 50.5 | 5417 | 6789 | 7334 | 3306 | 4363 | 4623 |
| 120 | 70.0 | 1.6 | 1.4 | 1.4 | 1.4 | 1.4 | 2.5 | 2.5 | 2.5 | 2.5 | 2.6 | 2.7 | 47.5 | 53.0 | 54.9 | 7082 | 8193 | 8818 | 4371 | 5041 | 5351 |
| 150 | 70.0 | 1.8 | 1.4 | 1.4 | 1.4 | 1.4 | 2.5 | 2.5 | 2.5 | 2.6 | 2.7 | 2.8 | 50.9 | 57.3 | 59.2 | 8200 | 9418 | 10340 | 4921 | 5698 | 6116 |
| 185 | 95.0 | 2.0 | 1.6 | 1.4 | 1.4 | 1.6 | 2.5 | 2.5 | 2.5 | 2.8 | 2.9 | 3.0 | 56.6 | 62.8 | 65.0 | 9968 | 11365 | 12481 | 5870 | 6668 | 7216 |
| 240 | 120.0 | 2.2 | 1.6 | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 3.0 | 3.1 | 3.2 | 65.1 | 70.9 | 72.3 | 12495 | 14139 | 15454 | 7199 | 8086 | 8645 |
| 300 | 150.0 | 2.4 | 1.8 | 1.6 | 1.6 | 1.8 | 2.5 | 2.5 | 3.15 | 3.2 | 3.3 | 3.5 | 70.8 | 78.1 | 77.5 | 15024 | 17101 | 19338 | 8399 | 9530 | 10818 |
| 400 | 185.0 | 2.6 | 2.0 | 1.8 | 1.8 | 1.8 | 3.15 | 3.15 | 3.15 | 3.5 | 3.6 | 3.8 | 81.9 | 88.6 | 82.4 | 19977 | 22502 | 24053 | 11237 | 12595 | 12788 |
1kv 3.5C SWA کابل مس زره دار 3x50sqmm کابل برق VDE0276، IEC60502-1تصاویر
چرا کابل ژنگلان را انتخاب کنید:
شرکت Zhenglan Cable Technology CO., Ltd. که قبلاً به عنوان HENAN Zhengzhou Cable Co., Ltd شناخته می شد، یکی از شرکت های ستون فقرات در صنعت سیم و کابل چین است. The company's registered capital is about 4 million 6 thousand yuan and its headquarter is located in 49 floor of the South Tower of the Greenland Center of Zhengzhou high railway station (Petronas Twin Towers)این کارخانه در پارک صنعتی علوم و فناوری کابل ژنگ ژو در منطقه صنعتی Wuzhi واقع شده است.این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام می کند..
سوالات عمومی
شرکت شما یک کارخانه یا یک شرکت تجاری است؟
کارخانه، بیش از 20 سال در چین
چقدر طول ميکشه که نمونه رو بدست بيارم؟
بعد از پرداخت هزینه حمل و نقل و ارسال پرونده های تایید شده به ما، نمونه ها در ۳ تا ۷ روز آماده تحویل خواهند بود. نمونه ها از طریق اکسپرس به شما ارسال می شوند و در ۳ تا ۷ روز می رسند.شما می توانید از حساب اکسپرس خود استفاده کنید یا اگر حساب ندارید از قبل به ما پرداخت کنید.
شرایط پرداخت شما چيه؟
ما به طور معمول T / T 30٪ سپرده، 70٪ تعادل قبل از تحویل را به عنوان شرایط پرداخت اصلی قبول می کنیم و سایر پرداخت ها نیز می توانند مورد مذاکره قرار گیرند. تضمین تجارت نیز در دسترس است.
زمان تحویل چقدر است؟
سفارش نمونه نیاز به 3 ~ 5 روز دارد. سفارش رسمی بستگی به کمیت دارد. معمولاً 7 تا 30 روز پس از دریافت پرداخت شما نیاز دارد.
مقدار سفارش شما چيه؟
معمولاً 5000 متر است.
