جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2020, ISO 14001:2020
شماره مدل: هادی برهنه ACSR
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 5-15 روز
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: مذاکره
مواد: |
AL/STEEL |
استاندارد: |
IEC61089، En50182 |
هسته: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
برنامه: |
استفاده از انتقال سربار |
مساحت کل: |
16 ~ 1250 میلی متر |
بندر: |
شانگهای یا چینگدائو |
مواد: |
AL/STEEL |
استاندارد: |
IEC61089، En50182 |
هسته: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
برنامه: |
استفاده از انتقال سربار |
مساحت کل: |
16 ~ 1250 میلی متر |
بندر: |
شانگهای یا چینگدائو |

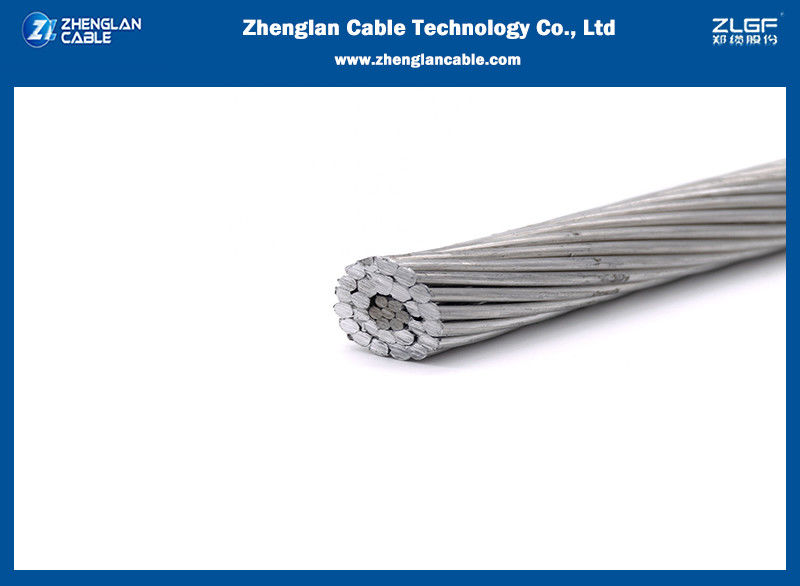

هادی آلومینیوم برهنه خط انتقال هادی اردک ACSR بر اساس استاندارد 16 ~ 1250mm IEC61089
راننده ACSRدرخواست
هادی های ACSR به طور گسترده ای برای انتقال قدرت الکتریکی در مسافت های طولانی استفاده می شوند، زیرا برای خطوط هوایی طولانی ایده آل هستند.آنها همچنین به عنوان یک پیام رسان برای حمایت از کابل های الکتریکی بالا استفاده می شود.
رشته ها
در هنگام انتخاب سیم رشته ای، مشخص کردن تعداد رشته هایی که باعث ایجاد رسانا می شوند مهم است. سیم هایی که تعداد رشته های زیادی دارند، انعطاف پذیرتر از آنهایی هستند که تعداد کمتری دارند.سیم هادی معمولاً حداقل 7 رشته دارد: یک سیم در وسط با 6 رشته اطراف. سیم های انعطاف پذیر تر معمولاً 19، 37 یا 49 رشته دارند. سیم های بسیار بزرگ، یا آنهایی که برای کاربردهای بسیار انعطاف پذیر ساخته شده اند،ممکن است ۷۰ رشته یا بیشتر داشته باشد.
يادداشت:مقادیر جریان نامی ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
راننده ACSRساخت و ساز
هادی های ACSR از چندین سیم آلومینیوم و فولاد گالوانیزه تشکیل شده اند که در لایه های متمرکز قرار گرفته اند. سیم یا سیم هایی که هسته را تشکیل می دهند،از فولاد گالوانیزه ساخته شده اند و لایه یا لایه های بیرونی، از آلومینیوم هستند. هسته فولاد گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیم های فولاد و آلومینیوم می تواند یکسان یا متفاوت باشد.
با تغییر نسبت های نسبی آلومینیوم و فولاد، می توان به ویژگی های مورد نیاز برای هر کاربرد خاص رسید.و ظرفیت حمل جریان بالاتر با افزایش محتوای آلومینیوم.
راننده ACSRخواص الکتریکی
| تراکم: 20 درجه سانتیگراد | آلومینیوم: 2.703 kg/dm |
| فولاد گالوانیزه: 7.80 kg/dm | |
| ضریب دمایی @20°C | آلومینیوم: 0.00403 (°C) |
| مقاومت @20°C | آلومینیوم: نباید بیش از 0 باشد.028264 |
|
گسترش خطی
|
آلومینیوم: 23 × 10 (در درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 × 10 (1/C) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
راننده ACSRداده های فنی
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |
هادی ACSR بدون لوله Skunk (AL-12/2.59mm، St-7/2.59mm) ورق اطلاعات فنی EN50182
| استاندارد بریتانیا EN 50182: 2001 | |||||||||||||
| کد | کد قدیمی | منطقه | تعداد سیم ها | قطر سیم | قطر | جرم در واحد | قدرت نامی | مقاومت DC | |||||
| AL | فولاد | کل | AL | فولاد | AL | فولاد | هسته | حالت خوبه | طول | ||||
| mm2 | 2 میلی متر | 2 میلی متر | mm | mm | mm | mm | در کیلوگرم | kN | Q/km | ||||
| 11-AL1/2-ST1A | MOLE | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| 21-AL1/3-ST1A | اسکويرل | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| 26-AL1/4-ST1A | گاپر | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| 32-AL1 巧-ST1A | خرگوش | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| 37-AL1/6-ST1A | فاکس | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| 42-AL1/7-ST1A | FERRET | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| 53-AL1/9-ST1A | خرگوش | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| 63-AL1/11-ST1A | MINK | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| 63-AL1/37-ST1A | اسکنک | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| 75-AL1/13-ST1A | خرس | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| 73-AL1/43-ST1A | اسب | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| 79-AL1/13-ST1A | موش خرما | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| 84-AL1/14-ST1A | بعد از | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| 95-AL1/16-ST1A | CAT | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| 105-AL1/17-ST1A | مو | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| 105-AL1/14-ST1A | سگ | 105 | 13.6 | 118.5 | 6 | 7 | 1.57 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| 132-AL1/20-ST1A | کویوت | 131.7 | 20.1 | 151.8 | 26 | 7 | 1.91 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| 132-AL1/7-ST1A | کوگار | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| 131-AL1/31-ST1A | ببر | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| 158-AL1/37-ST1A | گرگ | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| 159-AL1/9-ST1A | دنگو | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| 183-AL1/43-ST1A | لاینکس | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| 184-AL1/10-ST1A | کاراکال | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| 212-AL1/49-ST1A | پانتری | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| 211-AL1/12-ST1A | JAGUAR | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| 238-AL1/56-ST1A | شیر | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| 264-AL1/62-ST1A | خرس | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| 324-AL1/76-STA | بز | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| 375-AL1/88-ST1A | گوسفند | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| 374-AL1/48-ST1A | آنتیلوپ | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| 382-AL1/49-ST1A | بزن | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | سنگ شکن | قطر کل | وزن | شکستن بار | مقاومت الکتریکی @20° | رتبه بندی فعلی* | |||
| AL | فولاد | کل | AL | فولاد | ||||||
| mm2 | mm2 | mm2 | نه، نهxmm | نه، نهxmm | mm | در کیلوگرم | KN | Ω/Km | A | |
| 16 | 16 | 2.67 | 18.7 | 6/184 | يک و يک84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/230 | نصف30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/291 | نصف91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | یک سوم66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/461 | یک چهارم61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/297 | نصف97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/247 | 7/192 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/336 | یک سوم36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/280 | 7/218 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/376 | یک سوم76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | ۲۶/۳13 | 7/243 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | ۲۲/۳80 | 7/211 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | ۲۶/۳50 | 7/272 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | ۴۵/۲99 | 7/199 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | ۲۶/۳93 | 7/305 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/224 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/307 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/238 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/326 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/251 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/343 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/265 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| ۵۶۰* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/422 | 7/281 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/448 | 7/299 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/409 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | هفتاد و دو سوم76 | 7/251 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/348 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/434 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | هفتاد و دو سوم99 | 7/266 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/369 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/421 | 7/280 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/445 | 19/178 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/412 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/435 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/470 | 19/188 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/412 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
هدایت کننده ACSR سکونک (AL-12/2.59mm، St-7/2.59mm) تصاویر EN50182
دليلي که ما رو انتخاب کردي:
ما براي بيشتر از 10 سال عرضه کننده کابل حرفه اي هستيم.
نه تنها به شما محصولات با کیفیت خوب ارائه می دهیم، بلکه به شما خدمات خوبی ارائه می دهیم.
ما کارايي بالا داريم.
اگر شما علاقه مند هستید، لطفاً از تماس با ما دریغ نکنید. هر گونه درخواست از شما استقبال خواهد شد.
