جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: کابل آلومینیومی ولتاژ متوسط 3Cx5sqmm کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvc
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 3000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز کاری برای سفارش عمده
شرایط پرداخت: L/C، T/T،
مواد: |
CU |
رنگ غلاف بیرون: |
مشکی |
هسته: |
3 هسته |
طول قرقره کابل: |
طبق درخواست |
شخصیت پردازی کرد: |
بدون زره |
مشخصات: |
AL/XLPE/CTS/PVC |
نام: |
کابل آلومینیومی ولتاژ متوسط 3Cx5sqmm کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvc |
استاندارد مرجع: |
IEC60502-2 |
مواد: |
CU |
رنگ غلاف بیرون: |
مشکی |
هسته: |
3 هسته |
طول قرقره کابل: |
طبق درخواست |
شخصیت پردازی کرد: |
بدون زره |
مشخصات: |
AL/XLPE/CTS/PVC |
نام: |
کابل آلومینیومی ولتاژ متوسط 3Cx5sqmm کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvc |
استاندارد مرجع: |
IEC60502-2 |
کابل آلومینیومی ولتاژ متوسط 3x5 میلیمتر مربع کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvcکاربردها:
کابل برق تک رسانا 15 کیلو ولت با عایق XLPE 100% 1x185 میلیمتر مربع IEC60502-2برای توزیع برق با ولتاژ نامی Uo/U از 12/20(24) کیلو ولت و فرکانس 50 هرتز طراحی شدهاند. آنها برای نصب عمدتاً در ایستگاههای برق، داخل ساختمان و در کانالهای کابل، فضای باز، زیر زمین و در آب و همچنین برای نصب روی سینی کابل برای صنایع، تابلوهای برق و نیروگاهها مناسب هستند.
استاندارد:
IEC 60502 بخش 2 (3.6/6 کیلو ولت تا 18/30 کیلو ولت)
روکشها ساختار
ما از تجهیزات بسیار تخصصی، امکانات تحقیقاتی پیشرفته و رویههای کنترل کیفیت دقیق که برای تولید کابلهای عایق XLPE برای استفاده تا 6 کیلو ولت و کابلهای عایق XLPE برای استفاده در ولتاژهای تا 35 کیلو ولت مورد نیاز است، استفاده میکنیم.
هادیها
از هادیهای آلومینیومی یا مسی استفاده میشود. هادیها دایرهای، فشرده و تابیده خواهند بود و باید با IEC 60228 کلاس 2 مطابقت داشته باشند.
هادی فلزی
این یک لایه اکسترود شده از ترکیب نیمههادی قابل کراسلینک است که تحت فرآیند اکستروژن سهگانه همزمان روی هادی همراه با عایق و شیلد عایق اعمال میشود. اکستروژن سهگانه یک عملیات با دقت بالا است که امکان هرگونه آلودگی بین لایهها را که میتواند باعث ایجاد ناهماهنگی در میدان الکتریکی شود، از بین میبرد. با انتخاب دقیق مواد و توجه ویژه به پارامترهای فرآیند، لایههای شیلد عایق را با درجه نیروی جدا شدن مورد نیاز مطابق با استاندارد ملی یا بینالمللی مربوطه تولید میکنیم.
شیلد
این یک لایه اکسترود شده از XLPE است که تحت فرآیند اکستروژن سهگانه همراه با شیلد هادی و شیلد عایق روی شیلد هادی اعمال میشود.
شیلد فلزی
این یک لایه از ترکیب نیمههادی قابل کراسلینک است که با فرآیند اکستروژن سهگانه روی عایق اعمال میشود.
شیلد فلزی
این شامل یک لایه نوار مسی است که به صورت مارپیچ با همپوشانی روی شیلد عایق اعمال میشود. ترکیبهای دیگر شیلدهای فلزی طبق نیاز مشتری نیز در صورت درخواست قابل ارائه است.
نصب
در مورد کابلهای سه هستهای، سه هسته با پرکنندههای غیر هیگروسکوپیک مانند پرکنندههای پلیپروپیلن (PP) در فواصل بین هستهها نصب میشوند و یک نوار اتصال با همپوشانی اعمال میشود. این نوارهای اتصال میتوانند از PVC یا پلیاتیلن فوم شده باشند.
روکش بیرونی
یک لایه اکسترود شده روی زره در مورد کابلهای زرهدار و روی هستههای نصب شده در مورد کابلهای بدون زره اعمال میشود. جنس روکش بیرونی میتواند PVC، PE، HDPE یا MDPE باشد. کابلهای ولتاژ متوسط ما معمولاً با روکشهای PVC قرمز مطابق با BS 6622 یا IEC 60502 عرضه میشوند. رنگهای دیگر ممکن است برای مطابقت با طیف وسیعی از ملاحظات نصب مانند اثر تشعشعات UV و ترکیبات مختلف خاک ارائه شوند. فرمولاسیونهای ضد موریانه نیز علاوه بر روکشهای پوشیده شده با گرافیت که در آنها تست میدانی روکش مورد نیاز است، قابل ارائه هستند.
عملکرد
آتش روی کابل روکشها کابلها همچنین میتوانند با روکشهای PVC مقاوم در برابر شعله ویژه مطابق با استاندارد IEC 60332 عرضه شوند. ما همچنین میتوانیم کابلها را با روکشهای بدون هالوژن دود کم (LSZH) مطابق با استانداردهای BS 7211 و BS 6724 یا سایر استانداردهای بینالمللی معادل عرضه کنیم.
کابل آلومینیومی ولتاژ متوسط 3x5 میلیمتر مربع کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvc پارامترهای فنی مرجع
سه هسته 6/10 کیلو ولت بدون زره
سطح مقطع نرمال (میلیمتر مربع)
| قطر تقریبی هادی (میلیمتر) | ضخامت نرمال عایق (میلیمتر) | ضخامت نوار مسی (میلیمتر) | مساحت شیلد سیم مسی (میلیمتر مربع) | قطر تقریبی عایق (میلیمتر) | ضخامت نرمال روکش (میلیمتر) | قطر کلی تقریبی (میلیمتر) | وزن تقریبی (کیلوگرم بر کیلومتر) | CU | |
| AL | 25 | ||||||||
| 31.3 | 4.5 | 0.1 | 35 | 23.5 | 4.5 | 43 | 2400 | 35 | 35 |
| 34.1 | 4.5 | 0.1 | 35 | 23.5 | 1.6 | 43 | 2800 | 2200 | 50 |
| 8.25 | 4.5 | 0.1 | 35 | 23.5 | 1.7 | 51 | 3500 | 120 | 70 |
| 9.90 | 4.5 | 0.1 | 35 | 23.5 | 1.7 | 51 | 8.25 | 2900 | 95 |
| 11.7 | 4.5 | 0.1 | 35 | 23.5 | 1.8 | 62 | 5300 | 3400 | 120 |
| 13.1 | 3.4 | 0.1 | 35 | 23.5 | 1.8 | 62 | 6200 | 3900 | 150 |
| 14.3 | 4.5 | 0.1 | 35 | 31.3 | 1.9 | 69 | 7200 | 4400 | 3000 |
| 16.3 | 4.5 | 0.1 | 35 | 31.3 | 1.9 | 69 | 8600 | 5100 | 240 |
| 18.7 | 4.5 | 0.1 | 35 | 31.3 | 2.0 | 75 | 9.90 | 6100 | 300 |
| 20.9 | 4.5 | 0.1 | 35 | 31.3 | 2.0 | 80 | 12200 | 7100 | 400 |
| 23.7 | 4.5 | 0.1 | 35 | 31.3 | 2.2 | 87 | 15900 | 8500 | سه هسته 8.7/15 کیلو ولت بدون زره |
سطح مقطع نرمال (میلیمتر مربع)
| قطر تقریبی هادی (میلیمتر) | ضخامت نرمال عایق (میلیمتر) | ضخامت نوار مسی (میلیمتر) | مساحت شیلد سیم مسی (میلیمتر مربع) | قطر تقریبی عایق (میلیمتر) | ضخامت نرمال روکش (میلیمتر) | قطر کلی تقریبی (میلیمتر) | وزن تقریبی (کیلوگرم بر کیلومتر) | CU | |
| AL | 25 | ||||||||
| 31.3 | 4.5 | 0.1 | 35 | 23.5 | 1.7 | 51 | 3500 | 2400 | 35 |
| 34.1 | 4.5 | 0.1 | 35 | 23.5 | 17 | 48 | 3800 | 2600 | 50 |
| 8.25 | 4.5 | 0.1 | 35 | 23.5 | 4.5 | 51 | 4400 | 3000 | 70 |
| 9.90 | 4.5 | 0.1 | 35 | 23.5 | 1.8 | 62 | 4200 | 2900 | 95 |
| 11.7 | 4.5 | 0.1 | 35 | 23.5 | 1.8 | 62 | 5300 | 3400 | 120 |
| 13.1 | 4.5 | 0.1 | 35 | 23.5 | 1.8 | 62 | 6400 | 4000 | 150 |
| 14.3 | 4.5 | 0.1 | 35 | 31.3 | 1.9 | 69 | 7400 | 4500 | 185 |
| 16.3 | 4.5 | 0.1 | 35 | 31.3 | 1.9 | 69 | 10000 | 5800 | 240 |
| 18.7 | 4.5 | 0.1 | 35 | 31.3 | 2.0 | 75 | 12200 | 6800 | 300 |
| 20.9 | 4.5 | 0.1 | 35 | 31.3 | 2.1 | 80 | 14400 | 7900 | 400 |

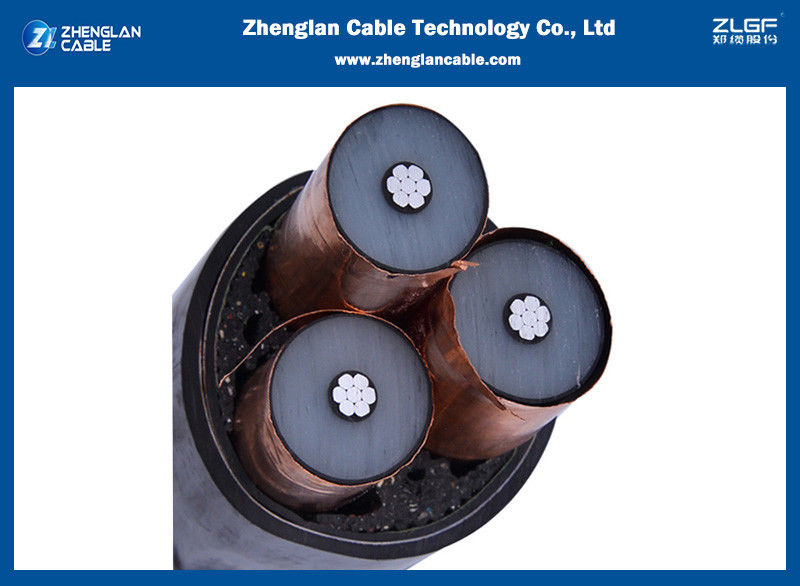

| 23.7 | 4.5 | 0.1 | 35 | 34.1 | 2.2 | 87 | 17500 | 9300 | تصاویر کابل آلومینیومی ولتاژ متوسط 3x5 میلیمتر مربع کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvc |
کابل آلومینیومی ولتاژ متوسط 3x5 میلیمتر مربع کابل آلومینیومی MV IEC60502-2 al-xlpe-cts-pvc
بسته بندیتست کابل
درباره شرکت فناوری کابل ژنگلان
شرکت فناوری کابل ژنگلان، که قبلاً با نام شرکت کابل ژنگژو هنان شناخته میشد، یکی از شرکتهای ستون فقرات در مقیاس بزرگ در صنعت سیم و کابل چین است. سرمایه ثبت شده شرکت حدود 4 میلیون و 6 هزار یوان است و مقر آن در طبقه 49 برج جنوبی مرکز گرینلند ایستگاه راه آهن سریع السیر ژنگژو (برج های دوقلوی پتروناس) واقع شده است. کارخانه در پارک صنعتی علم و فناوری کابل ژنگژو در منطقه صنعتی ووجی واقع شده است. این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام میکند.
چرا کابل ژنگلان را انتخاب کنید:
خدمات OEM/ODM ارائه شده است؛
1. آیا شرکت شما کارخانه است یا شرکت تجاری؟
کارخانه، بیش از 20 سال در چین
2. چه مدت میتوانم انتظار داشته باشم نمونه را دریافت کنم؟
پس از پرداخت هزینه حمل و نقل و ارسال فایلهای تأیید شده، نمونهها برای تحویل در 3-7 روز آماده خواهند بود. نمونهها از طریق اکسپرس برای شما ارسال میشوند و ظرف 3 تا 7 روز میرسند. اگر حساب اکسپرس ندارید، میتوانید از حساب اکسپرس خود استفاده کنید یا هزینه را از قبل به ما پرداخت کنید.
3. شرایط پرداخت شما چیست؟
ما معمولاً T/T 30% سپرده، 70% مانده قبل از تحویل را به عنوان شرایط پرداخت اصلی میپذیریم و سایر پرداختها نیز قابل مذاکره است. تضمین تجارت در نیز موجود است.
4. زمان تحویل چقدر است؟
سفارش نمونه به 3 تا 5 روز نیاز دارد. سفارش رسمی به مقدار بستگی دارد. معمولاً پس از دریافت پرداخت شما 7 تا 30 روز طول میکشد.
5. MOQ شما چیست؟
به طور کلی برای کابل برق ولتاژ متوسط، MOQ 1000 متر است.
