جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015，ISO 14001:2005; CCC
شماره مدل: کابل هوایی 12kv عایق بندی شده بالای سر 3x70+1x50sqmm IEC60502-2
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 میلیون
قیمت: قابل مذاکره
جزئیات بسته بندی: طبل چوبی، درام چوبی آهنی یا در صورت نیاز
زمان تحویل: 10 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 15000 کیلومتر در سال
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم، آلیاژ آلومینیوم، acsr |
برنامه: |
استفاده از انتقال سربار |
کیفیت: |
تست 100 ٪ |
استاندارد: |
GB/T 12527-2008، IEC60502-1 |
ساختار: |
AL/SC/XLPE/SC/CTS/PVC، AL/SC/XLPE/SC/CTS/PE، |
ولتاژ: |
12.7/22 کیلو ولت |
بندر: |
چینگدائو یا شانگهای |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم، آلیاژ آلومینیوم، acsr |
برنامه: |
استفاده از انتقال سربار |
کیفیت: |
تست 100 ٪ |
استاندارد: |
GB/T 12527-2008، IEC60502-1 |
ساختار: |
AL/SC/XLPE/SC/CTS/PVC، AL/SC/XLPE/SC/CTS/PE، |
ولتاژ: |
12.7/22 کیلو ولت |
بندر: |
چینگدائو یا شانگهای |
12kv کابل عایق بالا 3x70 + 1x50sqmm IEC60502-2توضیحات
هادی آلومینیومی دایره ای فشرده شده، عایق ×LPE، نوار مس حفاظتی و کابل PVC بیرونی.سه ×LPE عایق و نوار مس محافظ کابل های تک هسته ای در اطراف سیم های فولادی گالوانیزه در یک لایه سمت راست بسته شده اند.
12kv کابل عایق بالا 3x70 + 1x50sqmm IEC60502-2ساختمان
l هادی های فاز هادی ها از آلومینیوم دایره ای فشرده شده H68 تا Bs2627 هستند.
2 صفحه هدایت کننده لایه ای از ترکیبات نیمه رسانا است.
3 عایق ×LPE (پلی اتیلن متقاطع) با درجه بندی 91C
4 پرده عایق بندی
بخش غیر فلزی: لایه ای از ترکیبات نیمه رسانا است.
قسمت فلزی: صفحه نوار مس (SCT).
5 رنگ برای شناسایی هسته نوار قرمز، زرد و آبی بین بخش غیر فلزی و فلزی عایق استفاده می شود
صفحه نمایش
نوار لایه دار پلی پروپیلن
7 پوشش بیرونی PVC نوع sT2 به IEC 61512 رنگ سیاه. پوشش بیرونی باید با شکل های L، 2، 3 مطابقت داشته باشد
به فاز قرمز، زرد، آبی.
8 سیم پشتیبان سیم پشتیبان باید شامل سیم های گالوانیزه فولادی باشد
سه کابل تک هسته ای جدا شده از LPE و با سیم مس محافظت شده در اطراف سیم های فولادی گالوانیزه در یک لایه سمت راست (Z) قرار دارند.
12kv کابل عایق بالا 3x70 + 1x50sqmm IEC60502-2داده های فنی
هادی فاز
| مساحت نامی تقاطع | mm2 | 50 | 70 | 95 | 120 | 150 | ۸۵ | 241 |
| تعداد هسته ها | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم ها | 6 | 12 | 15 | 15 | 15 | 30 | 30 | |
| قطر اسمی هادی | mm | 8.. | 9.7 | 11.5 | 12.9 | چهارده3 | 16.1 | 18 دلار4 |
| ضخامت اسمی عایق ×LPE | mm | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| غربالگری فلزی تقریبا ضخامت نوار مس | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| ضخامت اسمی پوشش بیرونی | mm | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| قطر اسمی بر روی پوشش | mm | 23.0 | 24.6 | 26.3 | 27.8 | 29.2 | 30.9 | 33.3 |
| مقاومت حداکثر در 20 درجه سانتیگراد | اوه.کلم | 1.64l | 1.443 | 0.320 | 0.253 | 0.206 | 1.64 | 0.125 |
| ظرفیت حمل جریان نقص زمین صفحه فلزی در | ||||||||
| -1 ثانیه (1 هسته) | kA | 1.57 | 1.72 | من88 | 2.01 | 2.4 | 2.30 | 2.52 |
| -3 ثانيه (1 هسته) | kA | 0.90 | 0.99 | من18 | 1.16 | 1.23 | 1.33 | من45 |
پیام رسان - سیم فولادی گالوانیزه
| مساحت نامی تقاطع | mm2 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| سنگ شکن | نه | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 |
| جهت لایه بیرونی | دست راست (Z) | |||||||
| قطر کل | mm | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 |
| حداقل بار شکستن | کیلوگرم | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 |
کابل کامل
| قطر کل | mm | 55 | 59 | 62 | 65 | 67 | 71 | 75 |
| وزن کابلی | kg.km | 2541 | 2891 | 3300 | 3660 | 4141 | 4541 | 5290 |
| طول بسته بندی | درام | 500 | 500 | 500 | 500 | 500 | 500 | 500 |

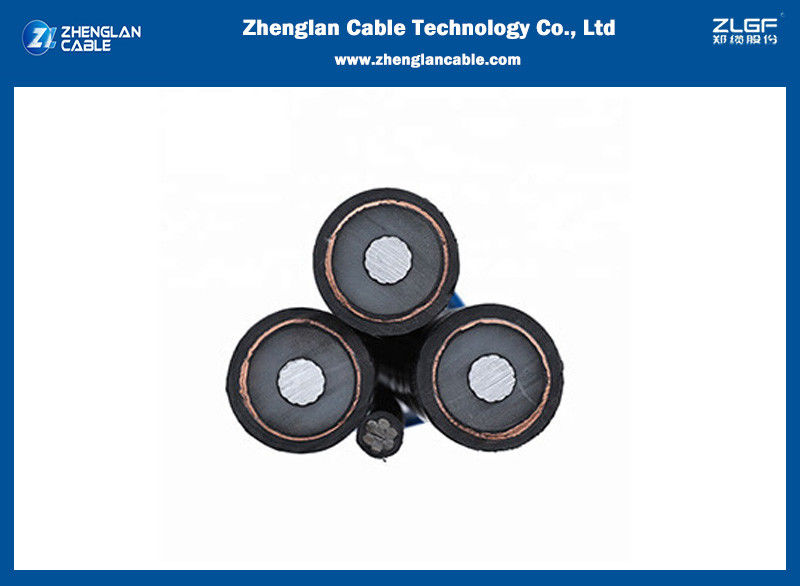

12kv کابل عایق بالا 3x70 + 1x50sqmm IEC60502-2تصویر
در مورد شرکت Zhenglan Cable Technology Co، Ltd
شرکت Zhenglan Cable Technology CO., Ltd. که قبلاً به عنوان HENAN Zhengzhou Cable Co., Ltd شناخته می شد، یکی از شرکت های ستون فقرات در صنعت سیم و کابل چین است. The company's registered capital is about 4 million 6 thousand yuan and its headquarter is located in 49 floor of the South Tower of the Greenland Center of Zhengzhou high railway station (Petronas Twin Towers)این کارخانه در پارک صنعتی علوم و فناوری کابل ژنگ ژو در منطقه صنعتی Wuzhi واقع شده است.این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام می کند..
سوالات عمومی
شرکت شما یک کارخانه یا یک شرکت تجاری است؟
کارخانه، بیش از 20 سال در چین
چقدر طول ميکشه که نمونه رو بدست بيارم؟
بعد از پرداخت هزینه حمل و نقل و ارسال پرونده های تایید شده به ما، نمونه ها در ۳ تا ۷ روز آماده تحویل خواهند بود. نمونه ها از طریق اکسپرس به شما ارسال می شوند و در ۳ تا ۷ روز می رسند.شما می توانید از حساب اکسپرس خود استفاده کنید یا اگر حساب ندارید از قبل به ما پرداخت کنید.
شرایط پرداخت شما چيه؟
ما به طور معمول T / T 30٪ سپرده، 70٪ تعادل قبل از تحویل را به عنوان شرایط پرداخت اصلی قبول می کنیم و سایر پرداخت ها نیز می توانند مورد مذاکره قرار گیرند. تضمین تجارت نیز در دسترس است.
زمان تحویل چقدر است؟
سفارش نمونه نیاز به 3 ~ 5 روز دارد. سفارش رسمی بستگی به کمیت دارد. معمولاً 7 تا 30 روز پس از دریافت پرداخت شما نیاز دارد.
مقدار سفارش شما چيه؟
معمولاً 5000 متر است.
