جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015，ISO 14001:2005; CCC
شماره مدل: کابل سربار عایق شده 11kv خطوط انتقال برق سربار 3x120+1x50sqmm کابل سرویس سربار IEC60502-2
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 میلیون
قیمت: قابل مذاکره
جزئیات بسته بندی: طبل چوبی، درام چوبی آهنی یا در صورت نیاز
زمان تحویل: 10 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 15000 کیلومتر در سال
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم، آلیاژ آلومینیوم، acsr |
برنامه: |
در بالای سر |
کیفیت: |
تست 100 ٪ |
استاندارد: |
GB/T 12527-2008، IEC60502-1 |
ساختار: |
AL/SC/XLPE/SC/CTS/PVC، AL/SC/XLPE/SC/CTS/PE، |
ولتاژ: |
6.35/11 کیلو ولت |
بندر: |
چینگدائو یا شانگهای |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم، آلیاژ آلومینیوم، acsr |
برنامه: |
در بالای سر |
کیفیت: |
تست 100 ٪ |
استاندارد: |
GB/T 12527-2008، IEC60502-1 |
ساختار: |
AL/SC/XLPE/SC/CTS/PVC، AL/SC/XLPE/SC/CTS/PE، |
ولتاژ: |
6.35/11 کیلو ولت |
بندر: |
چینگدائو یا شانگهای |
کابل عایق هوایی 11 کیلو ولت، خطوط انتقال برق هوایی، 3x120+1x50 میلی متر مربع، کابل سرویس هوایی IEC60502-2 شرح
هادی آلومینیومی فشرده و تابیده شده دایره ای، عایق XLPE، روکش مسی و روکش بیرونی PVC. سه هسته تک هسته ای عایق XLPE و روکش مسی به صورت مارپیچ حول سیم های فولادی گالوانیزه در جهت راست پیچیده شده اند.
کابل عایق هوایی 11 کیلو ولت، خطوط انتقال برق هوایی، 3x120+1x50 میلی متر مربع، کابل سرویس هوایی IEC60502-2 ساختو ساز
1 هادی هادی های فاز از آلومینیوم فشرده و تابیده شده H68 مطابق با BS2627 هستند.
2 صفحه هادی لایه اکسترود شده از ترکیب نیمه رسانا.
3 عایق XLPE (پلی اتیلن کراس لینک شده) با درجه حرارت 91 درجه سانتیگراد.
4 صفحه عایق
قسمت غیر فلزی: لایه اکسترود شده از ترکیب نیمه رسانا.
قسمت فلزی: صفحه مسی (SCT).
5 رنگ برای شناسایی هسته نوارهای قرمز، زرد و آبی باید بین قسمت غیر فلزی و فلزی عایق اعمال شوند.
صفحه.
6 جداکننده نوار لمینت پلی پروپیلن.
7 روکش بیرونی PVC نوع ST2 مطابق با IEC 61512 رنگ مشکی. روکش بیرونی باید با ارقام 1، 2، 3 مطابق با
فاز قرمز، زرد، آبی حک شود.
8 سیم نگهدارنده سیم نگهدارنده باید شامل سیم های فولادی گالوانیزه تابیده شده باشد.
9 مونتاژ سه هسته تک هسته ای عایق XLPE و روکش سیم مسی به صورت مارپیچ حول سیم های فولادی گالوانیزه در جهت راست (Z) پیچیده شده اند.
کابل عایق هوایی 11 کیلو ولت، خطوط انتقال برق هوایی، 3x120+1x50 میلی متر مربع، کابل سرویس هوایی IEC60502-2 داده های فنی
هادی فاز
| سطح مقطع اسمی | میلی متر مربع | 50 | 70 | 95 | 120 | 150 | 185 | 241 |
| تعداد هسته ها | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم ها | 6 | 12 | 15 | 15 | 15 | 30 | 30 | |
| قطر اسمی هادی | میلی متر | 8.1 | 9.7 | 11.5 | 12.9 | 14.3 | 16.1 | 18.4 |
| ضخامت اسمی عایق XLPE | میلی متر | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| ضخامت تقریبی صفحه فلزی نوار مسی | میلی متر | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| ضخامت اسمی روکش بیرونی | میلی متر | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| قطر اسمی روی روکش | میلی متر | 23.0 | 24.6 | 26.3 | 27.8 | 29.2 | 30.9 | 33.3 |
| حداکثر مقاومت DC در دمای 20 درجه سانتیگراد | اهم.کیلومتر | 1.641 | 1.443 | 0.320 | 0.253 | 0.206 | 1.164 | 0.125 |
| ظرفیت حمل جریان خطای زمین صفحه فلزی در | ||||||||
| -1 ثانیه (1 هسته) | کیلو آمپر | 1.57 | 1.72 | 1.88 | 2.01 | 2.14 | 2.30 | 2.52 |
| -3 ثانیه (1 هسته) | کیلو آمپر | 0.90 | 0.99 | 1.18 | 1.16 | 1.23 | 1.33 | 1.45 |
سیم نگهدارنده - سیم فولادی گالوانیزه
| سطح مقطع اسمی | میلی متر مربع | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| تابیدن | تعداد.میلی متر | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 |
| جهت لایه بیرونی | راست (Z) | |||||||
| قطر کلی | میلی متر | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 |
| حداقل بار شکست | کیلوگرم | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 |
کابل تکمیل شده
| قطر کلی تقریبی | میلی متر | 55 | 59 | 62 | 65 | 67 | 71 | 75 |
| وزن تقریبی کابل | کیلوگرم.کیلومتر | 2541 | 2891 | 3300 | 3660 | 4141 | 4541 | 5290 |
| طول بسته بندی | متر.درام | 500 | 500 | 500 | 500 | 500 | 500 | 500 |

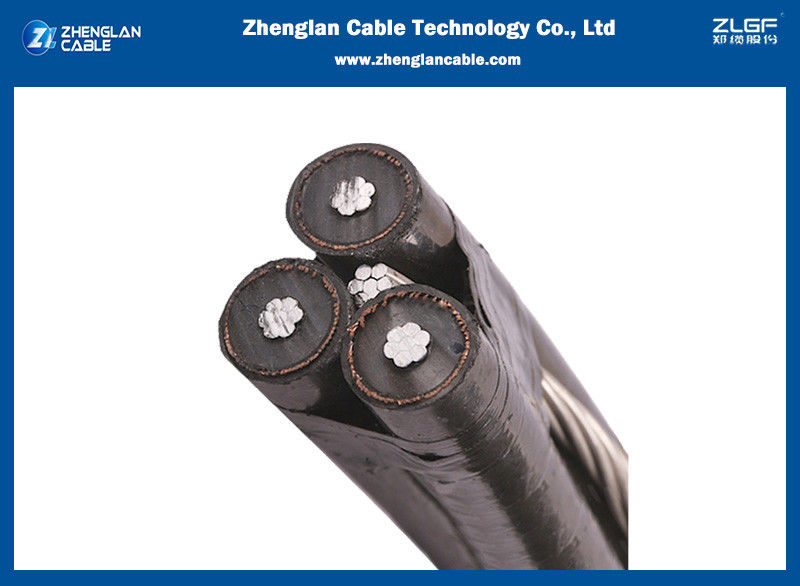

کابل عایق هوایی 11 کیلو ولت، خطوط انتقال برق هوایی، 3x120+1x50 میلی متر مربع، کابل سرویس هوایی IEC60502-2تصویر
درباره شرکت فناوری کابل ژنگلان
شرکت فناوری کابل ژنگلان، که قبلاً با نام شرکت کابل ژنگژو هنان شناخته می شد، یکی از شرکت های بزرگ ستون فقرات در صنعت سیم و کابل چین است. سرمایه ثبت شده شرکت حدود 4 میلیون و 6 هزار یوان است و مقر آن در طبقه 49 برج جنوبی مرکز گرینلند ایستگاه راه آهن پرسرعت ژنگژو (برج های دوقلوی پتروناس) واقع شده است. کارخانه در پارک صنعتی علم و فناوری کابل ژنگژو در منطقه صنعتی ووزی واقع شده است. این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام می کند.
سوالات متداول
آیا شرکت شما کارخانه است یا شرکت تجاری؟
کارخانه، بیش از 20 سال در چین
چه مدت می توانم انتظار داشته باشم نمونه را دریافت کنم؟
پس از پرداخت هزینه حمل و نقل و ارسال فایل های تایید شده، نمونه ها در عرض 3-7 روز آماده تحویل خواهند بود. نمونه ها از طریق اکسپرس برای شما ارسال می شوند و در عرض 3 تا 7 روز می رسند. اگر حساب اکسپرس ندارید، می توانید از حساب اکسپرس خود استفاده کنید یا هزینه را از قبل به ما پرداخت کنید.
شرایط پرداخت شما چیست؟
ما معمولاً T/T 30% سپرده، 70% موجودی قبل از تحویل را به عنوان شرایط پرداخت اصلی می پذیریم و سایر پرداخت ها نیز قابل مذاکره است. تضمین تجارت در نیز موجود است.
زمان تحویل چقدر است؟
سفارش نمونه به 3-5 روز نیاز دارد. سفارش رسمی به مقدار بستگی دارد. معمولاً 7-30 روز پس از دریافت پرداخت شما طول می کشد.
حداقل مقدار سفارش شما چیست؟
به طور کلی 5000 متر است.
