جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015，ISO 14001:2005; CCC
شماره مدل: کابل بسته هوایی 6.35/11kv کابل MV ABC 3x185+1x95sqmm IEC60502-2
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 میلیون
قیمت: قابل مذاکره
جزئیات بسته بندی: طبل چوبی، درام چوبی آهنی یا در صورت نیاز
زمان تحویل: 10 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 15000 کیلومتر در سال
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم، آلیاژ آلومینیوم، acsr |
برنامه: |
در بالای سر |
کیفیت: |
تست 100 ٪ |
استاندارد: |
GB/T 12527-2008، IEC60502-1 |
ساختار: |
AL/SC/XLPE/SC/CTS/PVC، AL/SC/XLPE/SC/CTS/PE، |
ولتاژ: |
6.35/11 کیلو ولت |
بندر: |
چینگدائو یا شانگهای |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم، آلیاژ آلومینیوم، acsr |
برنامه: |
در بالای سر |
کیفیت: |
تست 100 ٪ |
استاندارد: |
GB/T 12527-2008، IEC60502-1 |
ساختار: |
AL/SC/XLPE/SC/CTS/PVC، AL/SC/XLPE/SC/CTS/PE، |
ولتاژ: |
6.35/11 کیلو ولت |
بندر: |
چینگدائو یا شانگهای |
کابل دسته هوایی 6.35/11 کیلو ولت کابل MV ABC 3x185+1x95 میلی متر مربع IEC60502-2 شرح
هادی آلومینیومی فشرده و تابیده شده دایره ای، عایق XLPE، روکش مسی و روکش بیرونی PVC. سه کابل تک هسته ای عایق XLPE و روکش مسی به صورت مارپیچ حول سیم های فولادی گالوانیزه در جهت راست پیچیده شده اند.

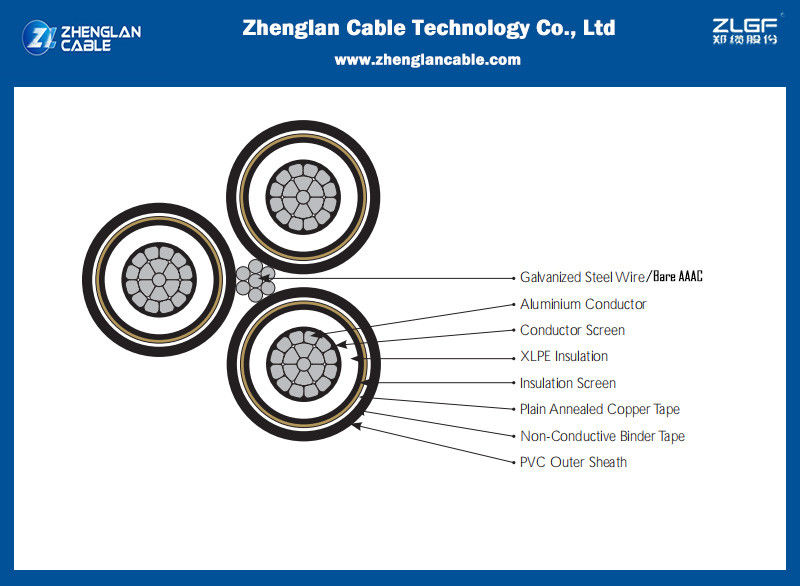

کابل دسته هوایی 6.35/11 کیلو ولت کابل MV ABC 3x185+1x95 میلی متر مربع ساختار
1 هادی هادی های فاز آلومینیوم فشرده و تابیده شده دایره ای H68 مطابق با BS2627 می باشند.
2 روکش هادی لایه اکسترود شده از ترکیب نیمه هادی.
3 عایق XLPE (پلی اتیلن کراس لینک شده) با درجه حرارت 91 درجه سانتیگراد.
4 روکش عایق
قسمت غیر فلزی: لایه اکسترود شده از ترکیب نیمه هادی.
قسمت فلزی: روکش نواری مسی (SCT).
5 رنگ برای شناسایی هسته نوارهای قرمز، زرد و آبی باید بین قسمت غیر فلزی و فلزی عایق اعمال شوند.
روکش.
6 جداکننده نوار پلی پروپیلن لمینت شده.
7 روکش بیرونی PVC نوع ST2 مطابق با IEC 61512 رنگ مشکی. روکش بیرونی باید با ارقام 1، 2، 3 مطابق با
فاز قرمز، زرد، آبی حک شود.
8 سیم نگهدارنده سیم نگهدارنده باید شامل سیم های فولادی گالوانیزه تابیده شده باشد.
9 مونتاژ سه کابل تک هسته ای عایق XLPE و روکش سیم مسی به صورت مارپیچ حول سیم های فولادی گالوانیزه در جهت راست (Z) پیچیده شده اند.
کابل دسته هوایی 6.35/11 کیلو ولت کابل MV ABC 3x185+1x95 میلی متر مربع داده های فنی
هادی فاز
| سطح مقطع اسمی | میلی متر مربع | 50 | 70 | 95 | 120 | 150 | 185 | 241 |
| تعداد هسته | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| حداقل تعداد سیم | 6 | 12 | 15 | 15 | 15 | 30 | 30 | |
| قطر اسمی هادی | میلی متر | 8.1 | 9.7 | 11.5 | 12.9 | 14.3 | 16.1 | 18.4 |
| ضخامت اسمی عایق XLPE | میلی متر | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| ضخامت تقریبی روکش مسی | میلی متر | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| ضخامت اسمی روکش بیرونی | میلی متر | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| قطر اسمی روی روکش | میلی متر | 23.0 | 24.6 | 26.3 | 27.8 | 29.2 | 30.9 | 33.3 |
| حداکثر مقاومت DC در دمای 20 درجه سانتیگراد | اهم.کیلومتر | 1.641 | 1.443 | 0.320 | 0.253 | 0.206 | 1.164 | 0.125 |
| ظرفیت حمل جریان خطای زمین روکش فلزی در | ||||||||
| 1 ثانیه (1 هسته) | کیلو آمپر | 1.57 | 1.72 | 1.88 | 2.01 | 2.14 | 2.30 | 2.52 |
| 3 ثانیه (1 هسته) | کیلو آمپر | 0.90 | 0.99 | 1.18 | 1.16 | 1.23 | 1.33 | 1.45 |
پیام رسان - سیم فولادی گالوانیزه
| سطح مقطع اسمی | میلی متر مربع | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| تابیدن | تعداد.میلی متر | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 |
| جهت لایه بیرونی | راست (Z) | |||||||
| قطر کلی | میلی متر | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 |
| حداقل بار شکست | کیلوگرم | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 |
کابل تکمیل شده
| قطر کلی تقریبی | میلی متر | 55 | 59 | 62 | 65 | 67 | 71 | 75 |
| وزن تقریبی کابل | کیلوگرم.کیلومتر | 2541 | 2891 | 3300 | 3660 | 4141 | 4541 | 5290 |
| طول بسته بندی | متر.درام | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
تصویر کابل دسته هوایی 6.35/11 کیلو ولت کابل MV ABC 3x185+1x95 میلی متر مربع
درباره شرکت فناوری کابل ژنگلان
شرکت فناوری کابل ژنگلان، که قبلاً با نام شرکت کابل هنان ژنگژو شناخته می شد، یکی از شرکت های بزرگ ستون فقرات در صنعت سیم و کابل چین است. سرمایه ثبت شده شرکت حدود 4 میلیون و 6 هزار یوان است و مقر آن در طبقه 49 برج جنوبی مرکز گرینلند ایستگاه راه آهن سریع السیر ژنگژو (برج های دوقلوی پتروناس) واقع شده است. این کارخانه در پارک صنعتی علم و فناوری کابل ژنگژو در منطقه صنعتی ووزی واقع شده است. این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام می کند.
سوالات متداول
آیا شرکت شما کارخانه است یا شرکت بازرگانی؟
کارخانه، بیش از 20 سال در چین
چه مدت می توانم انتظار داشته باشم نمونه را دریافت کنم؟
پس از پرداخت هزینه حمل و نقل و ارسال فایل های تایید شده، نمونه ها در عرض 3 تا 7 روز آماده تحویل خواهند بود. نمونه ها از طریق اکسپرس برای شما ارسال می شوند و در عرض 3 تا 7 روز می رسند. اگر حساب اکسپرس ندارید، می توانید از حساب اکسپرس خود استفاده کنید یا پیش پرداخت کنید.
شرایط پرداخت شما چیست؟
ما معمولاً T/T 30% سپرده، 70% مانده قبل از تحویل را به عنوان شرایط اصلی پرداخت می پذیریم و سایر پرداخت ها نیز قابل مذاکره است. تضمین تجارت در نیز موجود است.
زمان تحویل چقدر است؟
سفارش نمونه به 3 تا 5 روز نیاز دارد. سفارش رسمی به مقدار بستگی دارد. معمولاً 7 تا 30 روز پس از دریافت پرداخت شما طول می کشد.
حداقل مقدار سفارش شما چیست؟
به طور کلی 5000 متر است.
