جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: ABC
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: As Negotiate
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 12 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 82000 کیلومتر در سال
مواد: |
AL/XLPE |
برنامه: |
توزیع برق سربار |
عایق: |
XLPE |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
هسته: |
1-5 هسته |
علامت کابل: |
چاپ جوهر یا محتوای برجسته شده سفارشی |
مواد: |
AL/XLPE |
برنامه: |
توزیع برق سربار |
عایق: |
XLPE |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
هسته: |
1-5 هسته |
علامت کابل: |
چاپ جوهر یا محتوای برجسته شده سفارشی |

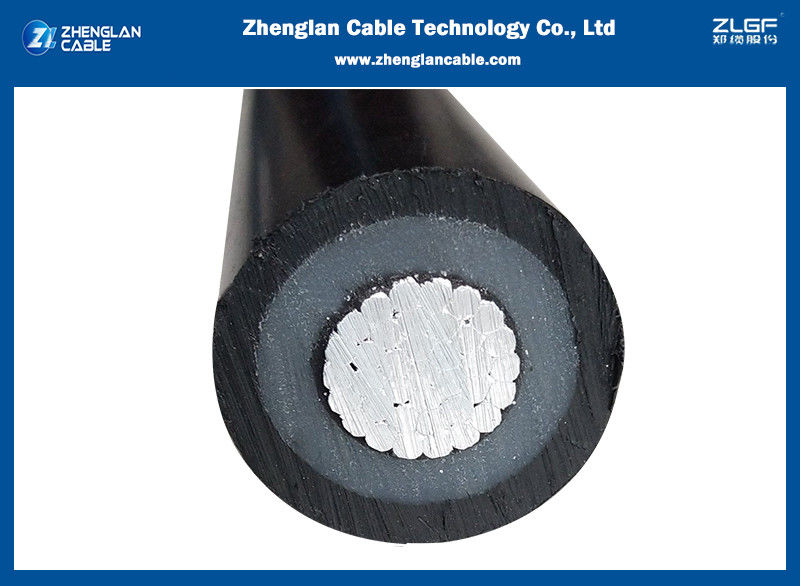

کابل هوایی دسته بندی شده LV MV (کابل ABC) AL/XLPE 1x95SQMM توزیع برق هوایی
کاربرد:
کابل هوایی دسته بندی شده (کابل ABC) یک مفهوم بسیار نوآورانه برای توزیع برق هوایی در مقایسه با سیستم توزیع هوایی هادی لخت معمولی است. این سیستم با کاهش هزینه نصب، نگهداری و عملیاتی، سطح بالاتری از ایمنی و قابلیت اطمینان، تلفات توان کمتر و در نهایت صرفه جویی در سیستم را فراهم می کند.
کابل های هوایی دسته بندی شده LV برای تامین ولتاژ 600/1000 ولت سرویس هوایی برای سرویس موقت در سایت های ساختمانی، به عنوان انشعاب سرویس (از تیر برق تا ورودی سرویس)، به عنوان کابل ثانویه (از تیر به تیر) یا روشنایی خیابان طراحی شده اند. این کابل هوایی دارای عایق تقویت شده مطابق با IEC 61140 است و بنابراین کلاس II مطابق با IEC 61140 را برآورده می کند. این کابل شعله retardant نیست. اما در صورت درخواست می توان آن را به کابل شعله retardant تغییر داد.
استاندارد:
طراحی پایه مطابق با استانداردهای BS 7870 / TNB Specification(IEC 60502) / HD 626 S1 / NFC 33-209 / AS/NZS 3560-1
ساختار
هادی: هادی آلومینیومی، رشته ای گرد فشرده (RM).
عایق: ترکیب XPLE، مقاوم در برابر UV.
شناسایی هسته: 1، 2 یا 3 دنده طولی برجسته روی سطح هسته ها. سطح هسته خنثی باید حداقل 12 دنده برای مقاطع تا 50 میلی متر مربع و حداقل 16 دنده برای هسته های بالای 50 میلی متر مربع داشته باشد. در مورد دسته های پنج هسته ای، سطح هسته محافظ باید صاف باشد.
2 هسته: 1 دنده یا عدد 1
3 هسته: 2 دنده یا عدد 1،2
4 هسته: 3 دنده یا عدد 1،2،3
پارامترهای کابل:
| تعداد هسته ها x اسمی سطح مقطع |
قطر کلی | وزن | حداکثر مقاومت هادی | حداقل بار گسیختگی | ظرفیت جریان |
| شماره × میلی متر مربع | میلی متر | کیلوگرم بر کیلومتر | اهم بر کیلومتر | کیلو نیوتن | آمپر |
| 1x16 RM | 8.0 | 74 | 1.910 | 2.5 | 72 |
| 1x25 RM | 9.0 | 106 | 1.200 | 4.0 | 107 |
| 1x35 RM | 10.5 | 138 | 0.868 | 5.5 | 132 |
| 1x50 RM | 11.8 | 182 | 0.641 | 8.0 | 165 |
| 1x70 RM | 13.0 | 252 | 0.443 | 10.7 | 205 |
| 1x95 RM | 15.4 | 333 | 0.320 | 13.7 | 240 |
| 1x120 RM | 17.0 | 408 | 0.253 | 18.6 | 290 |
| 1x150 RM | 19.0 | 502 | 0.206 | 23.2 | 334 |
| 1x185 RM | 21.0 | 611 | 0.164 | 28.7 | 389 |
| 1x240 RM | 24.0 | 801 | 0.125 | 37.2 | 467 |
| 2x16 RM | 15.6 | 147 | 1.910 | 2.5 | 72 |
| 2x25 RM | 18.0 | 208 | 1.200 | 4.0 | 107 |
| 2x35 RM | 20.0 | 277 | 0.868 | 5.5 | 132 |
| 2x50 RM | 23.5 | 361 | 0.641 | 8.0 | 165 |
| 2x70 RM | 25.4 | 505 | 0.443 | 10.7 | 205 |
| 2x95 RM | 30.3 | 666 | 0.320 | 13.7 | 240 |
| 2x150 RM | 38.0 | 1004 | 0.206 | 23.2 | 334 |
| 4x16 RM | 18.8 | 286 | 1.910 | 2.5 | 72 |
| 4x25 RM | 21.2 | 430 | 1.200 | 4.0 | 107 |
| 4x35 RM | 24.1 | 553 | 0.868 | 5.5 | 132 |
| 4x50 RM | 27.8 | 746 | 0.641 | 8.0 | 165 |
| 4x70 RM | 31.8 | 1.009 | 0.443 | 10.7 | 205 |
| 4x95 RM | 37.8 | 1.332 | 0.320 | 13.7 | 240 |
| تعداد هسته ها x اسمی سطح مقطع |
قطر کلی | وزن | حداکثر مقاومت هادی | حداقل بار گسیختگی | ظرفیت جریان |
| شماره × میلی متر مربع | میلی متر | کیلوگرم بر کیلومتر | اهم بر کیلومتر | کیلو نیوتن | آمپر |
| 4x120 RM | 54.4 | 1.632 | 0.253 | 18.6 | 290 |
| 4x50 + 1x25 RM | 319 | 814 | 0.641/1.200 | 8.0/4.0 | 165/107 |
| 4x50 + 1x35 RM | 319 | 845 | 0.641/0.868 | 8.5/5.5 | 165/132 |
| 4x70 + 1x25 RM | 360 | 1105 | 0.443/1.200 | 10.7/4.0 | 205/107 |
| 4x70 + 2x25 RM | 400 | 1217 | 0.443/1.200 | 10.7/4.0 | 205/107 |
| 4x95 + 1x25 RM | 418 | 1438 | 0.320/1.200 | 13.7/4.0 | 240/107 |
| 4x95 + 2x25 RM | 420 | 1544 | 0.320/1.200 | 13.7/4.0 | 240/107 |
| 4x120 + 1x25 RM | 590 | 2050 | 0.253/1.200 | 18.6/4.0 | 290/107 |
