جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: AAAC
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: T/T ， L/C
قابلیت ارائه: 82000 کیلومتر در سال
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
زره پوش: |
خیر |
مساحت اسمی: |
1.5 میلی متر مربع - 1000 متر مربع |
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
زره پوش: |
خیر |
مساحت اسمی: |
1.5 میلی متر مربع - 1000 متر مربع |

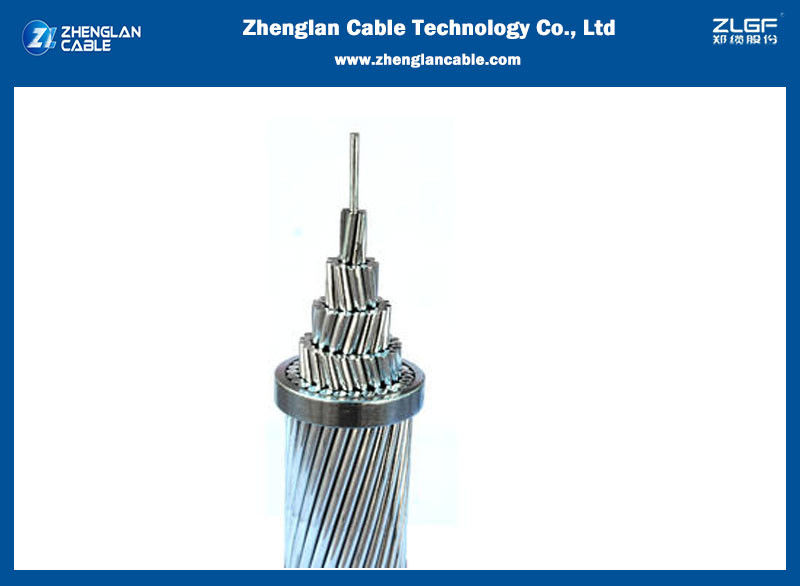

هادی AAAC آلیاژ آلومینیوم برهنه خطوط انتقال هوایی
کاربرد: استفاده برای خطوط برق هوایی، سیمهای زمین، سیمهای مهار فولادی و غیره.
استاندارد: TCVN 5064، IEC، ASTM، BS، DIN، AS و غیره.
ساختار
هادیهای آلیاژ آلومینیوم تمام آلومینیوم (AAAC) هادیهای رشتهای هممرکز هستند که از سیمهای آلیاژ آلومینیوم (6201-T81) در ساختارهای تک لایه و چند لایه تشکیل شدهاند. در مقایسه با هادی ACSR معمولی، وزن کمتر، استحکام و ظرفیت حمل جریان قابل مقایسه، تلفات الکتریکی کمتر و مقاومت خوردگی برتر، باعث پذیرش گسترده AAAC در خطوط توزیع و انتقال ولتاژ متوسط و بالا شده است.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | 2.70 کیلوگرم بر دسیمتر مکعب |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00360 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.0326 اهم میلیمتر مربع بر متر |
| انبساط خطی |
23 x10-6(درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزهای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
پارامترهای ساخت
| اندازه هادی (mcm) |
تعداد و قطر سیم (میلیمتر) | سطح مقطع (میلیمتر مربع) |
قطر کلی (میلیمتر) | وزن (کیلوگرم بر کیلومتر) | بار شکست محاسبه شده | مقاومت DC محاسبه شده در دمای 20 درجه سانتیگراد (اهم بر کیلومتر) کیلوگرم نیرو |
||
| کیلو نیوتن | 66.36 | |||||||
| 7/2.47 | 33.54 | 7.41 | 92 | 1087 | 10.66 | 0.9987 | 77.47 | |
| 7/2.67 | 39.19 | 8.01 | 108 | 1270 | 12.45 | 0.8547 | 105.60 | |
| 7/3.12 | 53.52 | 9.36 | 148 | 1734 | 17.00 | 0.6259 | 123.30 | |
| 7/3.37 | 62.44 | 10.01 | 172 | 2023 | 19.84 | 0.5364 | 133.10 | |
| 7/3.50 | 67.35 | 10.50 | 186 | 2091 | 20.51 | 0.4973 | 155.40 | |
| 7/3.78 | 78.55 | 11.34 | 217 | 2439 | 23.92 | 0.4264 | 167.80 | |
| 7/3.93 | 84.91 | 11.79 | 234 | 2636 | 25.85 | 0.3945 | 195.70 | |
| 7/4.25 | 99.30 | 12.75 | 274 | 3083 | 30.23 | 0.3373 | 211.60 | |
| 7/4.42 | 107.4 | 13.26 | 296 | 3335 | 32.71 | 0.3119 | 246.90 | |
| 7/4.77 | 125.1 | 14.31 | 345 | 3884 | 38.09 | 0.2678 | 394.50 | |
| 19/3.66 | 199.9 | 18.30 | 551 | 6012 | 58.96 | 0.1676 | 400.00 | |
| 19/3.69 | 203.2 | 18.45 | 560 | 6112 | 59.94 | 0.1648 | 450.00 | |
| 19/3.91 | 228.1 | 19.55 | 629 | 6861 | 67.28 | 0.1468 | 465.40 | |
| 19/3.98 | 236.4 | 19.90 | 652 | 7110 | 69.73 | 0.1417 | 500.00 | |
| 19/4.12 | 253.3 | 20.60 | 698 | 9619 | 74.72 | 0.1322 | 550.00 | |
| 37/3.10 | 279.3 | 21.70 | 770 | 8577 | 84.11 | 0.1199 | 559.00 | |
| 19/4.36 | 283.7 | 21.80 | 782 | 8533 | 83.64 | 0.1181 | 600.00 | |
| 37/3.23 | 303.2 | 22.61 | 836 | 9311 | 91.31 | 0.1105 | 650.00 | |
| 37/3.37 | 330.0 | 23.59 | 910 | 10134 | 99.38 | 0.1015 | 652.40 | |
| 19/4.71 | 331.0 | 23.55 | 913 | 9956 | 97.64 | 0.1012 | 700.00 | |
| 37/3.49 | 354.0 | 24.43 | 976 | 10418 | 102.2 | 0.09462 | 740.00 | |
| 37/3.59 | 374.5 | 25.13 | 1033 | 11022 | 108.1 | 0.08944 | 750.00 | |
| 37/3.62 | 380.8 | 25.34 | 1050 | 11207 | 109.9 | 0.08796 | 800.00 | |
| 37/3.73 | 404.3 | 26.11 | 1115 | 11899 | 116.7 | 0.08285 | 900.00 | |
| 37/3.96 | 455.7 | 27.72 | 1256 | 13411 | 131.5 | 0.07350 | 927.20 | |
| 37/4.02 | 469.6 | 28.14 | 1295 | 13821 | 135.5 | 0.07133 | 1000.00 | |
| 37/4.18 | 507.7 | 29.26 | 1400 | 14942 | 146.5 | 0.06598 | ||
