جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO, CE, CCC
شماره مدل: کابل باندل هوایی
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی آهنی، یا به صورت سفارشی
زمان تحویل: 15 روز برای سفارش عمده
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 12000 کیلومتر در سال
نام: |
کابل ABC |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم |
برنامه: |
در بالای سر |
استاندارد: |
IEC |
ساختار: |
AL/XLPE |
رنگ: |
مشکی |
ولتاژ در حال اجرا: |
0.6/1kV |
نام: |
کابل ABC |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم |
برنامه: |
در بالای سر |
استاندارد: |
IEC |
ساختار: |
AL/XLPE |
رنگ: |
مشکی |
ولتاژ در حال اجرا: |
0.6/1kV |

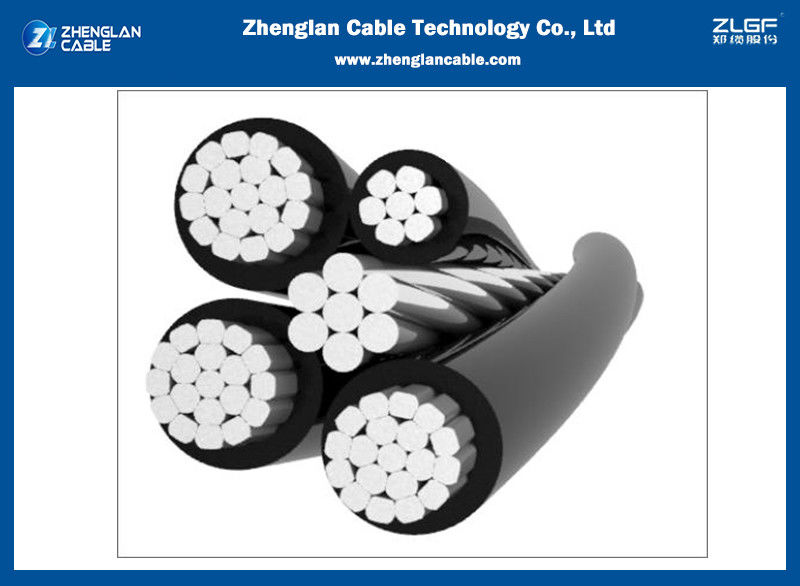

0.6/1kV هویج باندل هویج لخت آلیاژ پشتیبانی ALUM. کابل قبل از تجمع 3X35 + 1X50SQMM کابل ABC
درخواست:
برای استفاده در مدارهای برق 600 / 1 000V. نصب شده در هوا توسط یک هسته خنثی / پشتیبانی آلیاژ آلومینیوم خالی معلق
سیم خط پوشیده
سیم خط پوشانده عمدتا برای خطوط توزیع ثانویه بالا استفاده می شود. این یک رسانای عایق الکتریکی نیست و هنگامی که نصب می شود به عنوان یک رسانای برهنه مورد استفاده قرار می گیرد.
کاهش خدمات دوگانه
برای تامین خدمات هوایی 120 ولت برای خدمات موقت در سایت های ساختمانی، در فضای باز یا نورپردازی خیابانی. برای خدمات 600 ولت یا کمتر، دمای هدایت کننده حداکثر 75 °C است.
کاهش خدمات سه گانه
برای تامین برق از خطوط خدمات عمومی به آب و هوا مصرف کننده.برای کار با 600 ولت یا کمتر (پاس به فاز) در دمای هادی حداکثر 75 °C برای عایق پلی اتیلن یا حداکثر 90 °C برای عایق متقاطع.
کاهش خدمات چهارگانه
استفاده می شود برای تأمین برق سه فاز، معمولا از یک ترانسفورماتور نصب شده بر یک قطب، به سر سرویس کاربر که در آن اتصال به کابل ورودی سرویس انجام می شود.برای استفاده در ولتاژ ۶۰۰ ولت یا کمتر از مرحله به مرحله و در دمای هادی که نباید بیش از ۷۵ درجه سانتیگراد برای هادی عایق پلی اتیلن یا ۹۰ درجه سانتیگراد برای هادی عایق پلی اتیلن متقاطع باشد.
اطلاعات مشخصات
| مساحت اسمی | شماره / ديا | ضخامت عایق | فاز مقاومت | قدرت نامی خنثی kn | طول ارسال | |
| mm2 | mm | mm | & Ω /km | AAC | AAAC | کیلومتر |
| 1×16+16 | 7/170 | 1.3 | 1.7986 | 3.02 | 4.69 | 10 |
| 2×16+16 | 7/170 | 1.3 | 1.7986 | 3.02 | 4.69 | 7.5 |
| 3×16+16 | 7/170 | 1.3 | 1.7986 | 3.02 | 4.69 | 5 |
| 4×16 | 7/170 | 1.3 | 1.7986 | 3.02 | 4.69 | 5 |
| 1×25+25 | 7/210 | 1.3 | 1.1787 | 4.36 | 7.15 | 6.5 |
| 2×25+25 | 7/210 | 1.3 | 1.1787 | 4.36 | 7.15 | 5 |
| 3×25+25 | 7/210 | 1.3 | 1.1787 | 4.36 | 7.15 | 3.2 |
| 4×25 | 7/210 | 1.3 | 1.1787 | 4.36 | 7.15 | 3.2 |
| 1×35+35 | 7/250 | 1.3 | 0.8317 | 6.01 | 10.14 | 4.5 |
| 2×35+35 | 7/250 | 1.3 | 0.8317 | 6.01 | 10.14 | 3.5 |
| 3×35+35 | 7/250 | 1.3 | 0.8317 | 6.01 | 10.14 | 2.2 |
| 4×35 | 7/250 | 1.3 | 0.8317 | 6.01 | 10.14 | 2.2 |
| 1×50+50 | 7/30 | 1.5 | 0.5776 | 8.41 | 14.6 | 3 |
| 3×50+50 | 7/30 | 1.5 | 0.5776 | 8.41 | 14.6 | 1.3 |
| 1×70+70 | 19/2.10 | 1.5 | 0.4367 | 11.85 | 19.41 | 2.2 |
| 3×70+70 | 19/2.10 | 1.5 | 0.4367 | 11.85 | 19.41 | 0.8 |
| 3×95+95 | 19/2.50 | 1.6 | 0.3081 | 16.32 | 27.51 | 0.5 |
| کلمه کد |
3×25mm2+ 1×54.6mm2 |
3×35mm2+ 1×54.6mm2 |
3×50mm2+ 1×54.6mm2 |
3×70mm2+ 1×54.6mm2 |
3×35mm2+ 1×54.6mm2+1×16mm2 |
3×70mm2+ 1×54.6mm2+1×16mm2 |
3×70+ 1×70mm2 |
||
| راننده فاز | بخش متقابل (ملی متر) | 25 | 35 | 50 | 70 | 35 | 70 | 70 | |
| تعداد سیم ها | 7 | 7 | 7 | 12 | 7 | 12 | 12 | ||
| ضخامت عایق (ملی متر) | 1.4 | 1.6 | 1.6 | 1.8 | 1.6 | 1.8 | 1.8 | ||
| مقاومت واشنگتن در 20°C((اوم در کیلومتر) | 1.2 | 0.868 | 0.641 | 0.443 | 0.868 | 0.443 | 0.443 | ||
| حداقل قدرت نامی (daN) | 300 | - | - | - | - | - | - | ||
| پیام رسان | بخش متقابل (ملی متر) | 54.6 | 54.6 | 54.6 | 54.6 | 54.6 | 54.6 | 70 | |
| تعداد سیم ها | 7 | 7 | 7 | 7 | 7 | 7 | 7 | ||
| ضخامت عایق (ملی متر) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | ||
| مقاومت DC A 20 °C ((اوم/ کیلومتر) | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.5 | ||
| حداقل قدرت نامی (daN) | 1660 | 1660 | 1660 | 1660 | 1660 | 1660 | 2050 | ||
| نورپردازی عمومی | بخش متقابل (ملی متر) | - | - | - | - | 16 | 16 | - | |
| تعداد سیم ها | - | - | - | - | 7 | 7 | - | ||
| ضخامت عایق (ملی متر) | - | - | - | - | 1.2 | 1.2 | - | ||
| مقاومت DC در 20 °C ((Ohm/km) | - | - | - | - | 1.91 | 1.91 | - | ||
| حداقل قدرت نامی (daN) | - | - | - | - | 190 | 190 | - | ||
| قطر هادی | فاز | مکس | 6.3 | 7.3 | 8.4 | 10.2 | 7.3 | 10.2 | 10.2 |
| دقیقه | 5.8 | 6.8 | 7.9 | 9.7 | 6.8 | 9.7 | 9.7 | ||
| پیام رسان | مکس | - | - | - | - | 5.1 | 5.1 | - | |
| دقیقه | - | - | - | - | 4.6 | 4.6 | - | ||
| نورپردازی عمومی | مکس | - | - | - | - | 5.1 | 5.1 | - | |
| دقیقه | - | - | - | - | 4.6 | 4.6 | - | ||
| قطر کل | فاز | مکس | 9.4 | 10.9 | 12 | 14.2 | 10.9 | 14.2 | 14.2 |
| دقیقه | 8.6 | 10 | 11.1 | 13.3 | 10 | 13.3 | 13.3 | ||
| پیام رسان | مکس | 13 | 13 | 13 | 13 | 13 | 13 | 13.6 | |
| دقیقه | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 12.9 | ||
| نورپردازی عمومی | مکس | - | - | - | - | 7.8 | 7.8 | - | |
| دقیقه | - | - | - | - | 7 | 7 | - | ||
استانداردها
IEC 60228؛ IEC 60811-201؛ IEC 60811-401؛ IEC 60811-402؛ IEC 60811-501؛ IEC 60811-502؛ IEC 60811-502؛ IEC 60811-507؛ IEC 60811-511؛ ASTM B 231؛ ICEA S-76-474
NTP 370.254؛ NTP 370.258NTP-IEC 60228؛ NFC 33-209
علامت گذاری:
(به خاطر داشته باشید: هسته ها × بخش) + (به خاطر داشته باشید: رانندگان × بخش روشنایی عمومی) + NA(بخش پیام رسان خنثی) - سال - طول توالی.
![]()
![]()
![]()
