جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005; CE
شماره مدل: کابل عایق هوایی
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی فولادی، کلاف یا درام پلاستیکی یا سفارشی
زمان تحویل: 15-30 روز
شرایط پرداخت: T/T ، L/C ،
قابلیت ارائه: 100 کیلومتر در ماه
نام: |
کابل های بسته بندی شده هوایی |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم |
برنامه: |
در بالای سر |
استاندارد: |
ASTM |
ساختار: |
AL/XLPE |
رنگ: |
مشکی |
ولتاژ در حال اجرا: |
0.6/1kV |
نام: |
کابل های بسته بندی شده هوایی |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم |
برنامه: |
در بالای سر |
استاندارد: |
ASTM |
ساختار: |
AL/XLPE |
رنگ: |
مشکی |
ولتاژ در حال اجرا: |
0.6/1kV |

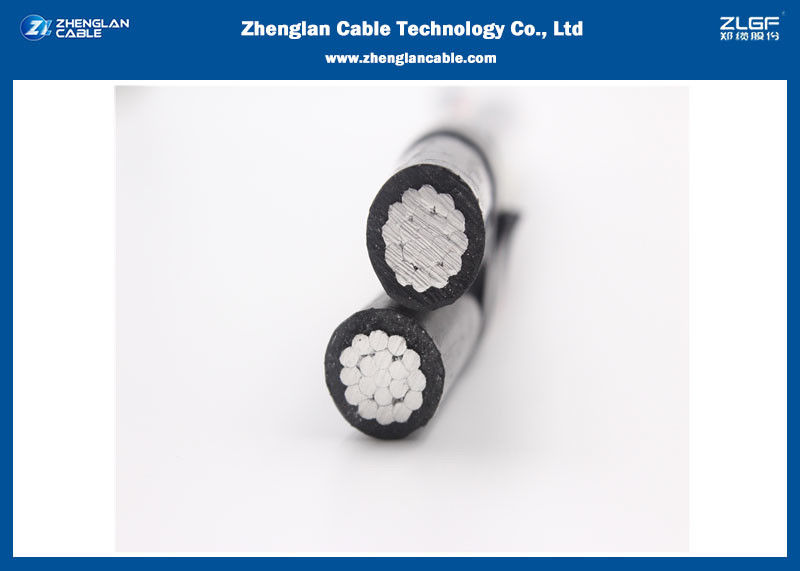

کابل هوایی دسته ای هادی آلومینیومی تابیده شده با عایق XLPE کابل ABC
کاربرد
سیم خط پوشش دار
سیم خط پوشش دار عمدتاً برای خطوط توزیع ثانویه هوایی استفاده می شود. این یک هادی عایق الکتریکی نیست و هنگام نصب به عنوان هادی برهنه در نظر گرفته می شود.
سرویس دوپلکس دراپ
برای تامین سرویس هوایی 120 ولت برای سرویس موقت در سایت های ساختمانی، روشنایی فضای باز یا خیابان. برای سرویس در ولتاژ 600 ولت یا کمتر در دمای هادی حداکثر 75 درجه سانتیگراد.
سرویس تریپلکس دراپ
برای تامین برق از خطوط شرکت برق به سر هواکش مصرف کننده. برای سرویس در ولتاژ 600 ولت یا کمتر (فاز به فاز) در دمای هادی حداکثر 75 درجه سانتیگراد برای عایق پلی اتیلن یا حداکثر 90 درجه سانتیگراد برای عایق کراسلینک شده.
سرویس کوادروپلکس دراپ
برای تامین برق 3 فاز، معمولاً از ترانسفورماتور نصب شده روی تیر، به سر سرویس کاربر که اتصال به کابل ورودی سرویس انجام می شود. برای استفاده در ولتاژ 600 ولت یا کمتر فاز به فاز و در دمای هادی حداکثر 75 درجه سانتیگراد برای هادی عایق پلی اتیلن یا 90 درجه سانتیگراد برای هادی های عایق پلی اتیلن کراسلینک شده.
داده های مشخصات
| مساحت اسمی | تعداد / قطر. | ضخامت عایق | مقاومت DC فاز | حداقل استحکام نامی kn | طول تحویل | |
| mm2 | mm | mm | & Ω /km | AAC | AAAC | km |
| 1×16+16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 10 |
| 2×16+16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 7.5 |
| 3×16+16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 5 |
| 4×16 | 7/1.70 | 1.3 | 1.7986 | 3.02 | 4.69 | 5 |
| 1×25+25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 6.5 |
| 2×25+25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 5 |
| 3×25+25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 3.2 |
| 4×25 | 7/2.10 | 1.3 | 1.1787 | 4.36 | 7.15 | 3.2 |
| 1×35+35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 4.5 |
| 2×35+35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 3.5 |
| 3×35+35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 2.2 |
| 4×35 | 7/2.50 | 1.3 | 0.8317 | 6.01 | 10.14 | 2.2 |
| 1×50+50 | 7/3.0 | 1.5 | 0.5776 | 8.41 | 14.6 | 3 |
| 3×50+50 | 7/3.0 | 1.5 | 0.5776 | 8.41 | 14.6 | 1.3 |
| 1×70+70 | 19/2.10 | 1.5 | 0.4367 | 11.85 | 19.41 | 2.2 |
| 3×70+70 | 19/2.10 | 1.5 | 0.4367 | 11.85 | 19.41 | 0.8 |
| 3×95+95 | 19/2.50 | 1.6 | 0.3081 | 16.32 | 27.51 | 0.5 |
| کلمه کد |
3×25 میلی متر مربع + 1×54.6 میلی متر مربع |
3×35 میلی متر مربع + 1×54.6 میلی متر مربع |
3×50 میلی متر مربع + 1×54.6 میلی متر مربع |
3×70 میلی متر مربع + 1×54.6 میلی متر مربع |
3×35 میلی متر مربع + 1×54.6 میلی متر مربع + 1×16 میلی متر مربع |
3×70 میلی متر مربع + 1×54.6 میلی متر مربع + 1×16 میلی متر مربع |
3×70 + 1×70 میلی متر مربع |
||
| هادی فاز | سطح مقطع (mm) | 25 | 35 | 50 | 70 | 35 | 70 | 70 | |
| تعداد سیم ها | 7 | 7 | 7 | 12 | 7 | 12 | 12 | ||
| ضخامت عایق (mm) | 1.4 | 1.6 | 1.6 | 1.8 | 1.6 | 1.8 | 1.8 | ||
| مقاومت DC در 20°C(اهم/کیلومتر) | 1.2 | 0.868 | 0.641 | 0.443 | 0.868 | 0.443 | 0.443 | ||
| حداقل استحکام نامی (daN) | 300 | - | - | - | - | - | - | ||
| پیام رسان | سطح مقطع (mm) | 54.6 | 54.6 | 54.6 | 54.6 | 54.6 | 54.6 | 70 | |
| تعداد سیم ها | 7 | 7 | 7 | 7 | 7 | 7 | 7 | ||
| ضخامت عایق (mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | ||
| مقاومت DC در 20 درجه سانتیگراد (اهم/کیلومتر) | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.5 | ||
| حداقل استحکام نامی (daN) | 1660 | 1660 | 1660 | 1660 | 1660 | 1660 | 2050 | ||
| روشنایی عمومی | سطح مقطع (mm) | - | - | - | - | 16 | 16 | - | |
| تعداد سیم ها | - | - | - | - | 7 | 7 | - | ||
| ضخامت عایق (mm) | - | - | - | - | 1.2 | 1.2 | - | ||
| مقاومت DC در 20 درجه سانتیگراد (اهم/کیلومتر) | - | - | - | - | 1.91 | 1.91 | - | ||
| حداقل استحکام نامی (daN) | - | - | - | - | 190 | 190 | - | ||
| قطر هادی | فاز | حداکثر | 6.3 | 7.3 | 8.4 | 10.2 | 7.3 | 10.2 | 10.2 |
| حداقل | 5.8 | 6.8 | 7.9 | 9.7 | 6.8 | 9.7 | 9.7 | ||
| پیام رسان | حداکثر | - | - | - | - | 5.1 | 5.1 | - | |
| حداقل | - | - | - | - | 4.6 | 4.6 | - | ||
| روشنایی عمومی | حداکثر | - | - | - | - | 5.1 | 5.1 | - | |
| حداقل | - | - | - | - | 4.6 | 4.6 | - | ||
| قطر کلی | فاز | حداکثر | 9.4 | 10.9 | 12 | 14.2 | 10.9 | 14.2 | 14.2 |
| حداقل | 8.6 | 10 | 11.1 | 13.3 | 10 | 13.3 | 13.3 | ||
| پیام رسان | حداکثر | 13 | 13 | 13 | 13 | 13 | 13 | 13.6 | |
| حداقل | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 12.9 | ||
| روشنایی عمومی | حداکثر | - | - | - | - | 7.8 | 7.8 | - | |
| حداقل | - | - | - | - | 7 | 7 | - | ||
استانداردها
IEC 60228; IEC 60811-201; IEC 60811-401; IEC 60811-402; IEC 60811-501; IEC 60811-502; IEC 60811-507; IEC 60811-511; ASTM B 231; ICEA S-76-474;
NTP 370.254; NTP 370.258; NTP-IEC 60228; NFC 33-209
علامت گذاری:
(تعداد هسته ها × سطح مقطع) + (تعداد هادی ها × سطح مقطع روشنایی عمومی) + NA (سطح مقطع پیام رسان خنثی) - سال - طول متوالی.
