جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015，ISO 14001:2005
شماره مدل: کابل سقفی عایق شده MV
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: مورد چوبی، مورد چوبی فولادی، کلاف یا طبل پلاستیکی سفارشی
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 80 کیلومتر در ماه
نام: |
کابل هوایی 12kv XLPE عایق بندی شده با روکش HDPE 1Cx95sqmm |
ساختار: |
AL/XLPE/HDPE |
مواد هادی: |
AAC/AAAC/ACSR |
مواد عایق: |
XLPE |
رنگ غلاف بیرونی: |
مشکی |
برنامه: |
استفاده از انتقال سربار |
کیفیت: |
IEC60502-2 را تایید کنید |
استاندارد: |
ISO 9001:2015 |
نام: |
کابل هوایی 12kv XLPE عایق بندی شده با روکش HDPE 1Cx95sqmm |
ساختار: |
AL/XLPE/HDPE |
مواد هادی: |
AAC/AAAC/ACSR |
مواد عایق: |
XLPE |
رنگ غلاف بیرونی: |
مشکی |
برنامه: |
استفاده از انتقال سربار |
کیفیت: |
IEC60502-2 را تایید کنید |
استاندارد: |
ISO 9001:2015 |
کابل هوایی عایق XLPE با غلاف HDPE با فاصله هوایی 12 کیلو ولت 1x95 میلی متر مربع
پارامتر سیم هوایی 3 لایه 15 کیلو ولت AACTree
| اندازه (AWG یا kcmil) | تابش | ضخامت پوشش | قطر خارجی کابل | مقاومت نامی | وزن در هر 1000 فوت (پوند) | آمپراژ مجاز* |
| (میلی متر) | (میلی متر) | (پوند) | XLP | پلی HD | ||
| 1/0 | 7 | 336 | 15 | 75 | 75 | 666 |
| 1791 | ||||||
| 2/0 | 7 | 376 | 15 | 75 | 75 | 706 |
| 2259 | ||||||
| 3/0 | 7 | 423 | 15 | 75 | 75 | 753 |
| 2736 | ||||||
| 4/0 | 7 | 475 | 15 | 75 | 75 | 805 |
| 3447 | ||||||
| 266.8 | 19 | 537 | 15 | 75 | 75 | 867 |
| 4473 | ||||||
| 336.4 | 19 | 603 | 15 | 75 | 75 | 933 |
| 5535 | ||||||
| 397.5 | 19 | 659 | 15 | 75 | 75 | 989 |
| 6399 | ||||||
| 477 | 19 | 722 | 15 | 75 | 75 | 1052 |
| 7524 | ||||||
| 556.5 | 37 | 780 | 20 | 75 | 75 | 1120 |
| 8946 | ||||||
| 636 | 37 | 835 | 20 | 80 | 80 | 1195 |
| 10260 | ||||||
| 795 | 37 | 932 | 20 | 80 | 80 | 1292 |
| 12510 |
کاربرد
کابل هوایی عایق XLPE به عنوان یک نوع جدید کابل هوایی برای انتقال و توزیع برق هوایی استفاده می شود، به طور گسترده در بازسازی شبکه سیم برق الکتریکی مناطق شهری و جنگلی استفاده می شود. این امر ایمنی و قابلیت اطمینان شبکه سیم برق الکتریکی را بهبود می بخشد.
ساختار:
هادی: هادی فشرده تابیده شده سخت کشیده شده AAC، AAAC (بسته به اندازه هادی فشرده یا کاملاً فشرده) یا ACSR
محافظ هادی: پلی اتیلن متقاطع نیمه رسانا
عایق: پلی اتیلن با چگالی بالا مقاوم در برابر قوس (TR-HDPE)
غلاف: پلی اتیلن متقاطع مقاوم در برابر قوس (TK_XLPE)
مشخصات عملیاتی
ولتاژ عملیاتی: 10 کیلو ولت، 11 کیلو ولت، 15 کیلو ولت، 24 کیلو ولت، 25 کیلو ولت، 35 کیلو ولت
حداکثر دمای عملیاتی پیوسته مجاز هادی با عایق XLPE: 90 درجه سانتیگراد
حداکثر دمای هادی در هنگام اتصال کوتاه (حداکثر مدت زمان 5 ثانیه) نباید از: 250 درجه سانتیگراد تجاوز کند
دمای محیط در هنگام نصب نباید کمتر از: -20 درجه سانتیگراد باشد
شعاع خمش کابل به شرح زیر توصیه می شود:
کابل تک هسته ای: حداقل 20 برابر قطر کابل
کابل چند هسته ای: حداقل 15 برابر قطر کابل
استانداردهای تولید
GB/T 14049-2008، IEC 60502-2، ICEA S-70-547، ICEA S-61-402، ASTM B230، ASTM B232، ASTM B398
پارامترهای فنی کابل هوایی عایق XLPE با غلاف HDPE با فاصله هوایی 12 کیلو ولت 1x95 میلی متر مربع با ارجاع به IEC60502
| مساحت مقطع اسمی | قطر هادی | ضخامت عایق | ضخامت غلاف خارجی | قطر کلی تقریبی | مقاومت DC هادی در دمای 20 درجه سانتیگراد | وزن تقریبی |
| میلی متر مربع | میلی متر | میلی متر | میلی متر | میلی متر | اهم/کیلومتر | کیلوگرم/کیلومتر |
| 35 | 6.90 | 3.4 | 1.5 | 18.7 | 0.868 | 299 |
| 50 | 8.15 | 3.4 | 1.6 | 20.2 | 0.641 | 366 |
| 70 | 9.75 | 3.4 | 1.7 | 22.0 | 0.443 | 449 |
| 95 | 11.45 | 3.4 | 1.7 | 23.8 | 0.320 | 550 |
| 120 | 12.85 | 3.4 | 1.8 | 25.3 | 0.253 | 641 |
| 150 | 14.30 | 3.4 | 1.8 | 26.8 | 0.206 | 753 |
| 185 | 15.95 | 3.4 | 1.9 | 28.6 | 0.164 | 885 |
| 240 | 18.25 | 3.4 | 1.9 | 30.9 | 0.125 | 1,092 |

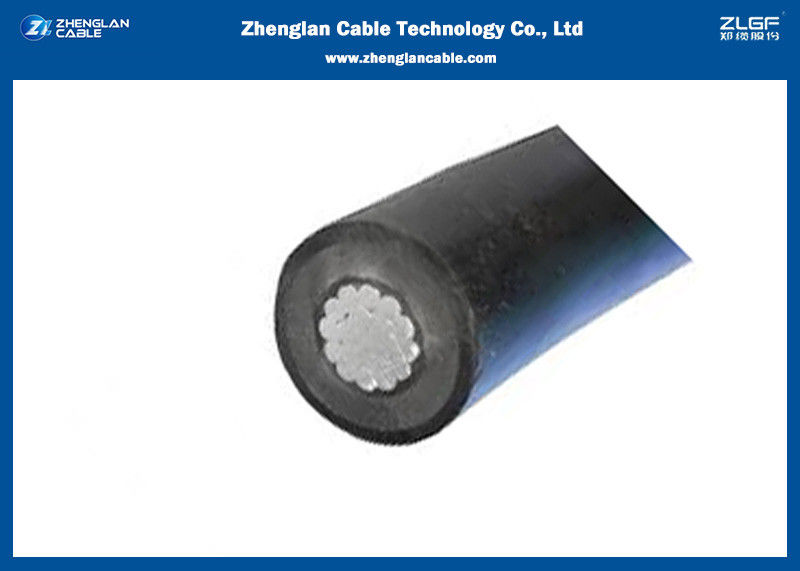

کابل هوایی عایق XLPE با غلاف HDPE با فاصله هوایی 12 کیلو ولت 1x95 میلی متر مربع تصاویر
بسته بندی کابل هوایی عایق XLPE با غلاف HDPE با فاصله هوایی 12 کیلو ولت 1x95 میلی متر مربع
درباره ما
شرکت فناوری کابل ژنگلان (Zhenglan Cable Technology CO., Ltd.) که قبلاً با نام شرکت کابل ژنگژو هنان (HENAN Zhengzhou Cable Co., Ltd.) شناخته می شد، یکی از شرکت های ستون فقرات در مقیاس بزرگ در صنعت سیم و کابل چین است. سرمایه ثبت شده شرکت حدود 4 میلیون و 6 هزار یوان است و مقر آن در طبقه 49 برج جنوبی مرکز گرینلند ایستگاه راه آهن پرسرعت ژنگژو (برج های دوقلوی پتروناس) واقع شده است. کارخانه در پارک صنعتی علم و فناوری کابل ژنگژو در منطقه صنعتی ووزی واقع شده است. این یک پارک صنعتی مدرن است که فناوری پیشرفته تحقیق و توسعه و فناوری تولید را ادغام می کند.
محصولات اصلی شرکت شامل 9 دسته اصلی، 10 سری محصول و 60 نوع است، از جمله انواع سیم های لخت، کابل های برق (کابل های متقاطع، کابل های پلاستیکی و غیره) کابل های ویژه (کابل های مقاوم در برابر شعله، مقاوم در برابر آتش، کم دود و بدون هالوژن)، کابل های کنترل، کابل های عایق هوایی، پارچه و سیم و غیره. محصولات پیشرو شرکت شامل کابل های XLPE 1 کیلو ولت، 10-35 کیلو ولت، کابل های پلاستیکی، کابل های تابشی، کابل های ویژه، هادی های هوایی و غیره می باشد. محصولات شرکت مطابق با استانداردهای ملی (GB) تولید می شوند و می توانند مطابق با استانداردهای کمیسیون بین المللی الکتروتکنیکی (IEC)، CCITT، استانداردهای بریتانیا (BS)، استانداردهای آلمان (DIN)، استانداردهای ژاپن (JIS)، استانداردهای آمریکا (ASTM)، استانداردهای فرانسه (NF) تولید شوند، همچنین طبق الزامات مشتری برای طراحی و ساخت محصولات کابل غیر استاندارد برای پاسخگویی به نیازهای مختلف مشتریان.
محصولات اصلی ما عبارتند از:
هادی لخت برای انتقال برق هوایی (ACSR، AAC و غیره)
هادی عایق برای انتقال برق هوایی 1 کیلو ولت، 10 کیلو ولت، 35 کیلو ولت (کابل پوشیده تک هسته ای، کابل ABC)
کابل برق LV (ولتاژ پایین) عایق PVC/XLPE/PE زره دار یا بدون زره STA/SWA
کابل برق MV (ولتاژ متوسط) عایق XLPE زره دار یا بدون زره STA/SWA
کابل کنترل برای استفاده ابزار 450/750 ولت (محافظت شده یا بدون محافظ)
سیم ساختمان برای نصب ثابت 300/300 ولت، 300/500 ولت، 450/750 ولت
سوالات متداول
آیا شرکت شما کارخانه است یا شرکت تجاری؟
کارخانه، بیش از 20 سال در چین
چه مدت می توانم انتظار داشته باشم نمونه را دریافت کنم؟
پس از پرداخت هزینه حمل و نقل و ارسال فایل های تأیید شده، نمونه ها برای تحویل در 3-7 روز آماده خواهند شد. نمونه ها از طریق اکسپرس برای شما ارسال می شوند و در عرض 3 تا 7 روز می رسند. شما می توانید از حساب اکسپرس خود استفاده کنید یا اگر حسابی ندارید، پیش پرداخت کنید.
شرایط پرداخت شما چیست؟
ما به طور معمول 30٪ سپرده T/T، 70٪ تعادل قبل از تحویل را به عنوان شرایط پرداخت اصلی می پذیریم، و سایر پرداخت ها نیز قابل مذاکره است. تضمین تجارت در نیز موجود است.
زمان تحویل چقدر است؟
سفارش نمونه به 3-5 روز نیاز دارد. سفارش رسمی به مقدار بستگی دارد. معمولاً 7-30 روز پس از دریافت پرداخت شما طول می کشد.
حداقل مقدار سفارش شما چیست؟
به طور کلی 5000 متر است.
