جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: CCC; ISO 9001:2015, ISO 14001:2005, CE
شماره مدل: ACSR
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: T/T، L/C
نام: |
ACSR-120/20 |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
سفارشی شده |
طول قرقره کابل: |
چوبی یا چوبی با فولاد |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
Al: 120mm²; St:20mm². |
برنامه: |
OHL |
مواد: |
آلومینیوم و فولاد |
نام: |
ACSR-120/20 |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
سفارشی شده |
طول قرقره کابل: |
چوبی یا چوبی با فولاد |
شخصیت پردازی کرد: |
هادی برهنه |
مساحت کل: |
Al: 120mm²; St:20mm². |
برنامه: |
OHL |
مواد: |
آلومینیوم و فولاد |

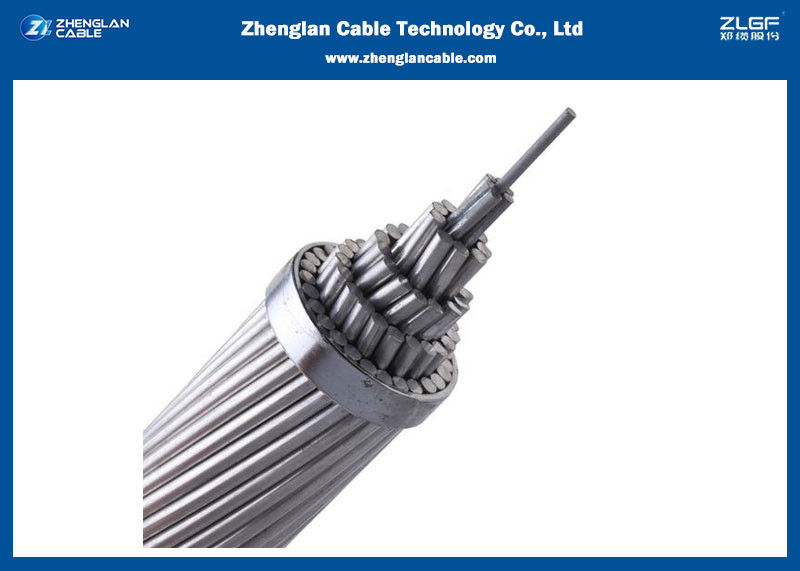

120/20 SQMM Conductor ACSR Bare برای OHL
درخواست
هادی ACSR 120/20 به طور گسترده ای در خطوط انتقال برق با ولتاژ مختلف استفاده می شود.
چون ویژگی های خوبی مانند ساختار ساده، نصب و نگهداری راحت، هزینه پایین و ظرفیت انتقال بزرگ دارند.
استاندارد
طراحی پایه با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
داده های فنی
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | سنگ شکن | قطر کل | وزن | شکستن بار | مقاومت الکتریکی @20° | رتبه بندی فعلی* | |||
| AL | فولاد | کل | AL | فولاد | ||||||
| mm2 | mm2 | mm2 | نه، نهxmm | نه، نهxmm | mm | در کیلوگرم | KN | Ω/Km | A | |
| 16 | 16 | 2.67 | 18.7 | 6/184 | يک و يک84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/230 | نصف30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/291 | نصف91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | یک سوم66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/461 | یک چهارم61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/297 | نصف97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/247 | 7/192 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/336 | یک سوم36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/280 | 7/218 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/376 | یک سوم76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | ۲۶/۳13 | 7/243 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | ۲۲/۳80 | 7/211 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | ۲۶/۳50 | 7/272 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | ۴۵/۲99 | 7/199 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | ۲۶/۳93 | 7/305 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/224 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/307 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/238 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/326 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/251 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/343 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/265 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| ۵۶۰* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/422 | 7/281 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/448 | 7/299 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/409 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | هفتاد و دو سوم76 | 7/251 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/348 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/434 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | هفتاد و دو سوم99 | 7/266 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/369 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/421 | 7/280 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/445 | 19/178 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/412 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/435 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/470 | 19/188 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/412 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
ساخت و ساز
هادی های ACSR 120/20 از چندین سیم از آلومینیوم و فولاد گالوانیزه تشکیل شده اند که در لایه های متمرکز قرار گرفته اند. سیم یا سیم هایی که هسته را تشکیل می دهند،از فولاد گالوانیزه ساخته شده اند و لایه یا لایه های بیرونی، از آلومینیوم هستند. هسته فولاد گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیم های فولاد و آلومینیوم می تواند یکسان یا متفاوت باشد.
با تغییر نسبت های نسبی آلومینیوم و فولاد، می توان به ویژگی های مورد نیاز برای هر کاربرد خاص رسید.و ظرفیت حمل جریان بالاتر با افزایش محتوای آلومینیوم.
