جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: هادی برهنه ACSR
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 15-30 تن در روز
مواد: |
آلومینیوم و فولاد |
رنگ غلاف بیرون: |
هیچ کدام |
تست کنید: |
100% |
طول بسته بندی کابل: |
سفارشی شده |
با شخصیت: |
هادی برهنه |
مساحت کل: |
18.7 تا 1211 |
استاندارد: |
IEC61089، EN BS50182، ASTM232/232M |
گواهی: |
ISO |
مواد: |
آلومینیوم و فولاد |
رنگ غلاف بیرون: |
هیچ کدام |
تست کنید: |
100% |
طول بسته بندی کابل: |
سفارشی شده |
با شخصیت: |
هادی برهنه |
مساحت کل: |
18.7 تا 1211 |
استاندارد: |
IEC61089، EN BS50182، ASTM232/232M |
گواهی: |
ISO |

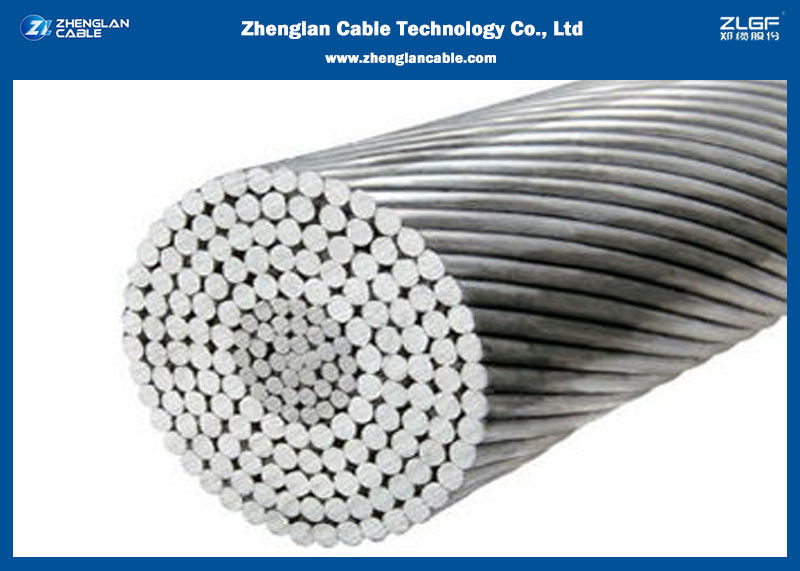

سیم هوایی ACSR 450 میلیمتر مربع IEC60189، هادی آلومینیومی با هسته فولادی، هادی لخت
کاربرد
هادیهای ACSR به دلیل ایدهآل بودن برای دهانههای طولانی خطوط هوایی، به طور گسترده برای انتقال برق در فواصل طولانی استفاده میشوند. همچنین به عنوان پیامرسان برای پشتیبانی از کابلهای برق هوایی استفاده میشوند.
استاندارد
طراحی پایه مطابق با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
ساختار
هادیهای ACSR از چندین سیم آلومینیومی و فولادی گالوانیزه تشکیل شدهاند که در لایههای هممرکز تابیده شدهاند. سیم یا سیمهایی که هسته را تشکیل میدهند، از فولاد گالوانیزه و لایه یا لایههای خارجی، از آلومینیوم ساخته شدهاند. هسته فولادی گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیمهای فولادی و آلومینیومی میتواند یکسان یا متفاوت باشد.
با تغییر نسبتهای نسبی آلومینیوم و فولاد، میتوان به خصوصیات مورد نیاز برای هر کاربرد خاص دست یافت. با افزایش محتوای فولاد، میتوان مقاومت کششی بالاتر (U. T. S.) و با افزایش محتوای آلومینیوم، ظرفیت حمل جریان بالاتر را به دست آورد.
سیم هوایی ACSR 450 میلیمتر مربع IEC60189، هادی آلومینیومی با هسته فولادی، هادی لخت دادههای فنی
| تعداد سیمها | مدول الاستیسیته | ضریب انبساط خطی | |||
| AL | فولاد | کیلوگرم بر میلیمتر مربع | پوند بر اینچ مربع | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
هادی آلومینیومی با هسته فولادی ACSR 450 میلیمتر مربع IEC60189 پارامترهای ساخت
• IEC 60189
| IEC 60189 A1/S1A | |||||||||
| کد | مساحت اسمی | تابیده شدن | قطر کلی | وزن | بار شکست | مقاومت الکتریکی @20° | |||
| AL | فولاد | کل | AL | فولاد | |||||
| میلیمتر مربع | میلیمتر مربع | میلیمتر مربع | تعدادxمیلیمتر | تعدادxمیلیمتر | میلیمتر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | |
| 16 | 16 | 2.56 | 18.7 | 6/1.84 | 1/1.84 | 5.53 | 64.6 | 6.08 | 1.7934 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100.9 | 9.13 | 1.1478 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 |
