جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: مساحت اسمی: 1439 میلی متر مربع سیم هادی لخت بالای سر
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T،
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
زره پوش: |
خیر |
مساحت اسمی: |
18.4 ~ 1439 |
مواد: |
آلیاژ آلومینیوم |
رنگ غلاف بیرون: |
هیچ کدام |
هسته: |
معمولی یا سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
زره پوش: |
خیر |
مساحت اسمی: |
18.4 ~ 1439 |

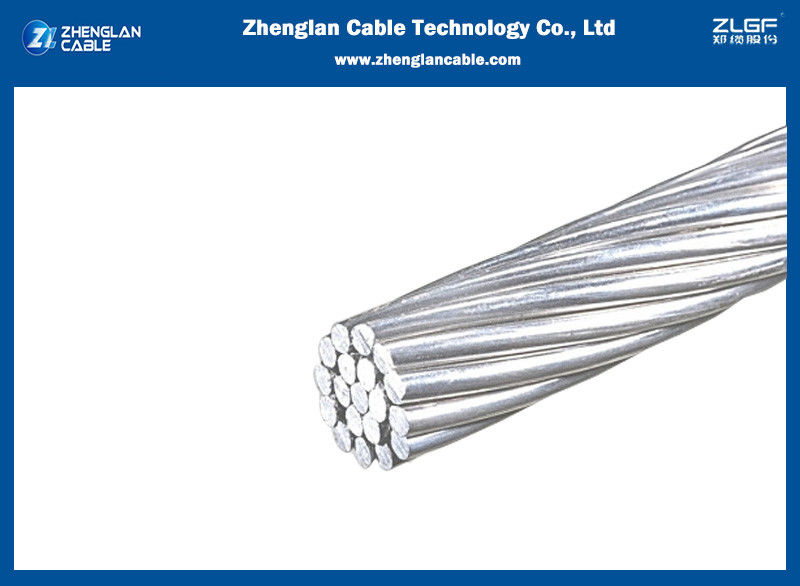

هادی تمام آلومینیومی AAAC هادی لخت استاندارد ASTM B399 BS EN 50182-2001
کاربرد: AAAC عمدتاً به عنوان کابل انتقال هوایی لخت و کابل توزیع اولیه و ثانویه استفاده می شود. همچنین برای عبور از روی حوضه ها، رودخانه ها و دره ها که ویژگی های جغرافیایی خاصی وجود دارد، مناسب است.
استاندارد
طراحی پایه مطابق با استانداردهای BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
ساختار
کابل AAAC از سیم های آلیاژ آلومینیوم تشکیل شده است. سیم های آلیاژ آلومینیوم به صورت هم مرکز تابیده شده اند.
این بخش به آلیاژهای آلومینیوم از نوع منیزیم سیلیکون قابل عملیات حرارتی مطابق با استاندارد بین المللی مربوطه می پردازد که خواص الکتریکی و مکانیکی آنها همگی در محدوده مقادیر پیشنهادی استاندارد مربوطه قرار دارند. هادی های مطابق با سایر مشخصات شناخته شده نیز قابل عرضه هستند. آلیاژهای مورد اشاره دارای استحکام بالاتر اما رسانایی کمتری نسبت به آلومینیوم خالص هستند. هادی های آلیاژی که سبک تر هستند، گاهی اوقات می توانند به جای ACSR های مرسوم تر مورد استفاده قرار گیرند؛ با داشتن بارهای شکست کمتر نسبت به مورد دوم، استفاده از آنها به ویژه زمانی که بارهای یخ و باد کم است، مطلوب می شود.
(*) توجه: مقادیر درجه بندی جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارت خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد است.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | 2.70 کیلوگرم بر دسی متر |
| ضریب دما در دمای 20 درجه سانتیگراد | 0.00360 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | 0.0326 اهم میلی متر مربع بر متر |
| انبساط خطی |
23 x10-6(درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزه ای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | تابش | قطر کلی | وزن | استحکام نامی | مقاومت الکتریکی | درجه بندی جریان* |
| میلی متر مربع | تعدادx میلی متر | میلی متر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | آمپر | |
| 16 | 18.4 | 7/1.83 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/2.29 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/2.89 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/3.63 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/4.39 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | 37/3.53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | 37/3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | 61/3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | 61/3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | 61/4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | 61/4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
| 900* | 1036 | 91/3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
| 1000* | 1151 | 91/4.01 | 44.11 | 3179 | 339.53 | 0.0289 | 1051 |
| 1120* | 1289 | 91/4.25 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
| 1250* | 1439 | 91/4.49 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |
