جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005,CE
شماره مدل: ABC
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 100 کیلومتر در ماه
مواد عایق: |
PVC/XLPE |
ولتاژ: |
0.6/1kV |
تایپ کنید: |
ولتاژ پایین |
استانداردها: |
GB/T14049-2008/IEC |
رنگ: |
مشکی |
هادی فاز مواد: |
آلومینیوم |
هادی: |
آلیاژ آلومینیوم |
مواد عایق: |
PVC/XLPE |
ولتاژ: |
0.6/1kV |
تایپ کنید: |
ولتاژ پایین |
استانداردها: |
GB/T14049-2008/IEC |
رنگ: |
مشکی |
هادی فاز مواد: |
آلومینیوم |
هادی: |
آلیاژ آلومینیوم |

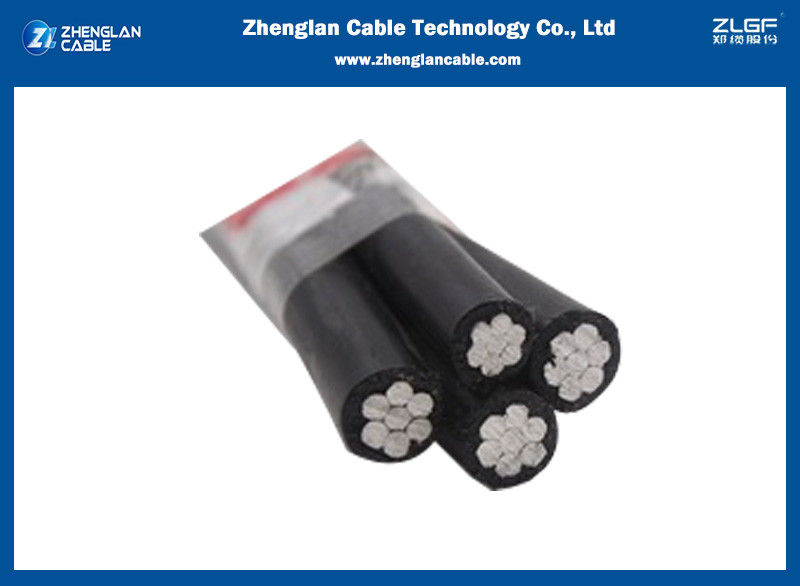

کابل هوایی دستهای AAC/XLPE+AAAC/XLPE 3Cx35+NA25sqmm ABC
محل مبدا: هنان، چین (سرزمین اصلی)
نام تجاری: ZHENGLAN
جنس عایق: PE/XLPE
کاربرد: هوایی
جنس هادی: آلومینیوم
رنگ: سیاه
استانداردها: GB/T14049-2008(IEC)
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
کابل هوایی دستهای (کابل ABC) یک مفهوم بسیار نوآورانه برای توزیع برق هوایی در مقایسه با سیستم توزیع هوایی هادی لخت معمولی است. این کابل با کاهش هزینه نصب، نگهداری و عملیاتی، سطح بالاتری از ایمنی و قابلیت اطمینان، تلفات توان کمتر و حداکثر صرفه جویی در سیستم را فراهم می کند.
کابل های هوایی دستهای ولتاژ پایین کالیدونیایی برای تامین سرویس هوایی 600/1000 ولت برای سرویس موقت در سایت های ساختمانی، به عنوان قطره سرویس (از تیر برق تا ورودی سرویس)، به عنوان کابل ثانویه (از تیر به تیر) یا روشنایی خیابان طراحی شده اند. این کابل هوایی عایق تقویت شده مطابق با IEC 61140 را ارائه می دهد و بنابراین مطابق با IEC 61140 کلاس II را برآورده می کند. این کابل شعله باز نیست. اما در صورت درخواست می توان آن را به کابل شعله باز تبدیل کرد.
طراحی پایه مطابق با استانداردهای BS 7870 / TNB Specification(IEC 60502) / HD 626 S1 / NFC 33-209 / AS/NZS 3560-1
هادی: هادی آلومینیومی، رشته ای گرد فشرده (RM).
عایق: ترکیب XPLE، مقاوم در برابر اشعه ماوراء بنفش.
شناسایی هسته: 1، 2 یا 3 دنده طولی برجسته روی سطح هسته ها. سطح هسته خنثی باید حداقل 12 دنده برای مقاطع تا 50 میلی متر مربع و حداقل 16 دنده برای هسته های بالای 50 میلی متر مربع داشته باشد. در مورد دسته های پنج هسته ای، سطح هسته محافظ باید صاف باشد.
| تعداد هسته ها × نامی سطح مقطع |
قطر کلی | وزن | حداکثر مقاومت هادی | حداقل بار گسیختگی | ظرفیت جریان |
| شماره × میلی متر مربع | میلی متر | کیلوگرم بر کیلومتر | اهم بر کیلومتر | کیلو نیوتن | آمپر |
| 1x16+1x25 RM | 15.3 | 160 | 1,910 | 2.5 | 72 |
| 3x16+1x25 RM | 19.0 | 290 | 1,200 | 4.0 | 107 |
| 3x25+1x25 RM | 23.2 | 400 | 0.868 | 5.5 | 132 |
| 3x35+1x25 RM | 25.6 | 500 | 0.641 | 8.0 | 165 |
| 3x50+1x35 RM | 30.0 | 680 | 0.443 | 10.7 | 205 |
| 3x70+1x50 RM | 34.9 | 920 | 0.320 | 13.7 | 240 |
| 3x95+1x70 RM | 40.6 | 1270 | 0.253 | 18.6 | 290 |
| 3x120+1x70 RM | 44.1 | 1510 | 0.206 | 23.2 | 334 |
| 3x150+1x95 RM | 49.2 | 1870 | 0.164 | 28.7 | 389 |
| 3x185+1x120 RM | 54.9 | 2340 | 0.125 | 37.2 | 467 |
| 3x25+1x25+1x16 RM | 23.2 | 470 | 1,910 | 2.5 | 72 |
| 3x35+1x25+1x16 RM | 25.6 | 560 | 1,200 | 4.0 | 107 |
| 3x50+1x35+1x16 RM | 30.0 | 740 | 0.868 | 5.5 | 132 |
| 3x70+1x50+1x16 RM | 34.9 | 980 | 0.641 | 8.0 | 165 |
| 3x95+1x70+1x16 RM | 40.6 | 1330 | 0.443 | 10.7 | 205 |
| 3x120+1x70+1x16 RM | 44.1 | 1580 | 0.320 | 13.7 | 240 |
| 3x150+1x95+1x16 RM | 49.2 | 1940 | 0.206 | 23.2 | 334 |
| 3x185+1x120+1x16 RM | 54.9 | 2410 | 1,910 | 2.5 | 72 |
